Диаграмма состояния сплавов образующие химические соединения.
Исходные данные:
Компоненты А и В – неограниченно растворимы в жидком состоянии.
- нерастворимы в твердом состоянии
- образуют химические соединение Аm Вn
Компоненты, элементы А и В фазы
- чистый элемент А
- чистый элемент В
- химическое соединение Аm Вn
- жидкий раствор

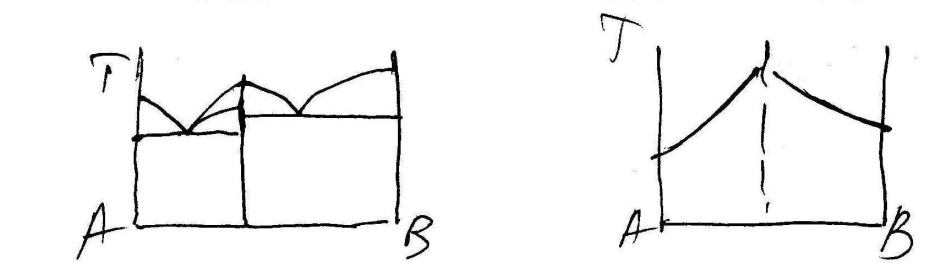

В этом случае диаграмма состояния разделяется на 2 диаграммы в каждой из которых соединение Аm Вn выступает в виде компонента.

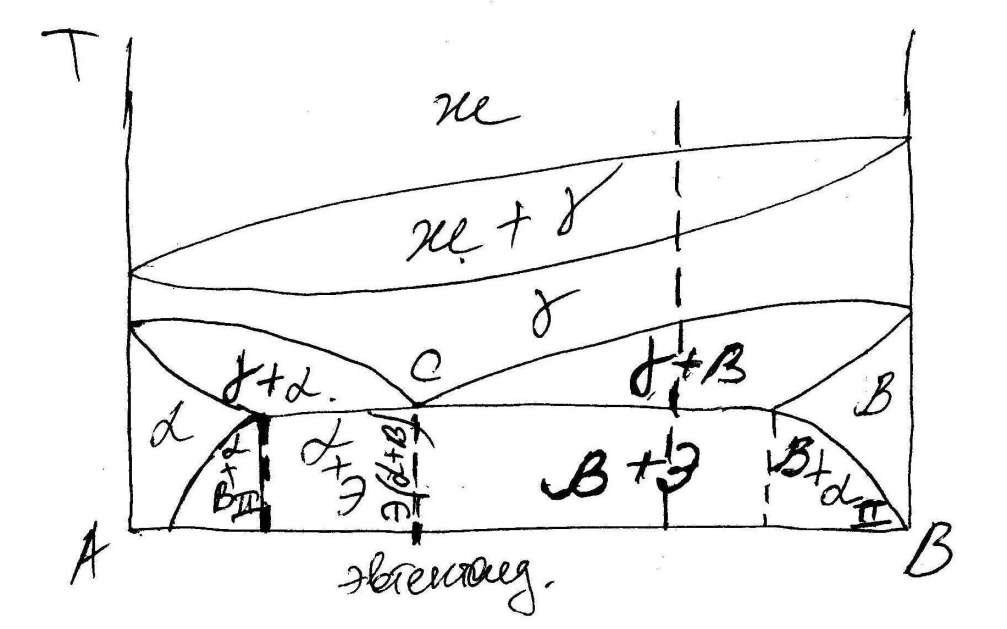

Диаграмма состояния сплавов испытывающие полиморфные превращения
- компоненты неограниченно растворимы в жидком
- ограничено растворимы в твердом состоянии и хотя бы один из них имеет полиморфное превращение
- компоненты, элементы А, В
- фазы – жидкий раствор
- твердый раствор γ (гамма)
- твердый раствор α (альфа)
- твердый раствор β (бета)
Если хотя бы один из компонентов испытывает полиморфное превращение, то сплавы этой системы, так же будут испытывать полиморфные превращения.
В этом случае диаграммы состояния становятся многоярусными.
- верхний ярус характеризует кристаллизацию из жидкого состояния, а нижней ярус перекристаллизацию, т.е. превращение в твердое состояние превращение аналогичное эвтектическому, но протекающая в твердом состоянии называется эвтектоидным.
γ→э(α+β), а смесь полученных фаз эвтектоидом, закономерность эвтектоидного превращения те же, что и у эвтектического.
В.№25 Связь между свойствами сплавов и типом диаграмм состояния (ДС): ДС компонентов с неограниченной растворимостью в твердом состоянии; ДС компонентов с ограниченной растворимостью в твердом состоянии и образованием эвтектики; ДС компонентов, образующих химическое соединение.

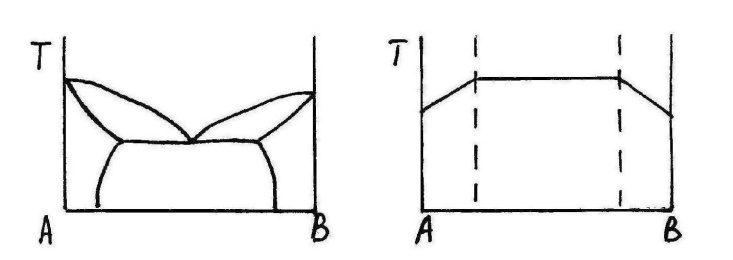

Связь между диаграммой состояния и свойствами материалов.
Между типом диаграмм состояния и изменения свойств существует взаимосвязь установленная Курнаковым.
У сплавов кристаллизующихся с образованием непрерывных твердых растворов, свойства изменяются по кривой с max (min).
При образовании органических твердых растворов и эвтектики в области существования только твердых растворов – свойства изменяются по кривой в двухфазовой области, по прямой в соответствии с правилом.
При образовании химических соединений в точке соответствующей этому соединению наблюдается перелом в изменении свойств.
В.№26 Диаграмма состояния железо-цементит. Компоненты, фазы и структурные составляющие в системе железо-цементит.
Диаграмма состояния железо-углерод
Сплавы железа с углеродом являются основой большой группы конструкционных материалов.
Диаграмма состояния должна распространяться до 100% (С), однако сплавы с содержанием углерода более φ 5 % не используются, и кроме того железо с углеродом образует химическое соединение Fe3C (карбит железа). При содержании углерода 6,67% соединение называется цементит, поэтому рассматривают диаграмму железо-цементит.
