Регулируемые выпрямители.

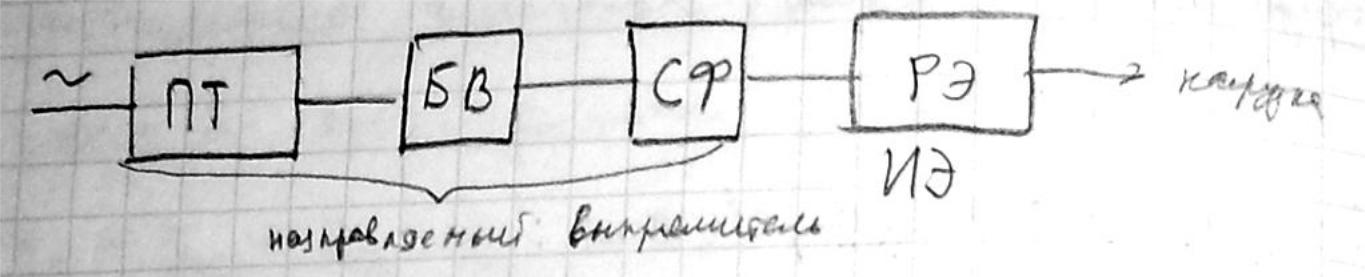

Управляемые (регулируемые) выпрямители — это выпрямители, выходное напряжение которых регулируется (вручную или автоматически) в заданных пределах.
1) По роду напряжения:
- переменного напряжения (до выпрямления);
- постоянного напряжения (после выпрямления);
2) По способу регулирования:
- ручное;
- автоматическое;
3) По задаче регулирования:
- стабилизация;
- программное регулирование;
4) По режиму работы регулирующего элемента:
- непрерывный;
- дискретный;
5) По типу регулирующего элемента:
- тиристорное;
- транзисторное;
- дроссельное (дроссель насыщения);
- трансформаторы;
- автотрансформаторы.
Понятия передаточной функции, ачх и фчх.
Передаточная функция — дифференциальный оператор, выражающий связь между входом и выходом линейной стационарной системы. Зная входной сигнал системы и передаточную функцию, можно восстановить выходной сигнал.
В теории управления передаточная функция непрерывной системы представляет собой отношение преобразования Лапласа выходного сигнала к преобразованию Лапласа входного сигнала при нулевых начальных условиях.
Свойства передаточной функции
1. Для стационарных объектов с
сосредоточенными параметрами передаточная
функция — это дробно-рациональная
функция комплексной переменной (
):
.
2. Знаменатель передаточной функции — это характеристический полином системы.
3. Порядок числителя передаточной функции
не
может превышать порядка её знаменателя
.
4. Импульсная переходная функция представляет собой оригинал (преобразования Лапласа) для передаточной функции.
Амплитудно-частотная характеристика (АЧХ) представляет собой график зависимости коэффициента передачи по напряжению от частоты.
Коэффициент передачи по напряжению KU – это отношение значений напряжения выходного сигнала к напряжению входного сигнала. Коэффициент передачи можно измерять в разах (1.1) или децибелах(1.2).
(1.1)
(1.2)
Фазо-частотная характеристика (ФЧХ) представляет собой график зависимости разности фаз сигнала на выходе и сигнала на входе схемы от частоты.
