41. Широтно-импульсные модуляторы.

Широтно-импульсные модуляторы преобразуют информативный сигнал a(t) в последовательность импульсов иШ(1М, характеризуемых длительностью импульса /,, и длительностью паузы?

Выходным параметром широтно-импульсного модулятора (ШИМ) является коэффициент заполнения g=tn/T.

Широтно-импульсные модуляторы получили широкое распространение в различных силовых устройствах при управлении ключевыми элементами.

К их числу относятся: АЦП с сигма-дельта модулятором, АЦП быстрого интегрирования и конвейерные АЦП.

41. Диодные демодуляторы.

Демодуляция или детектирование- процесс обратный модуляции.

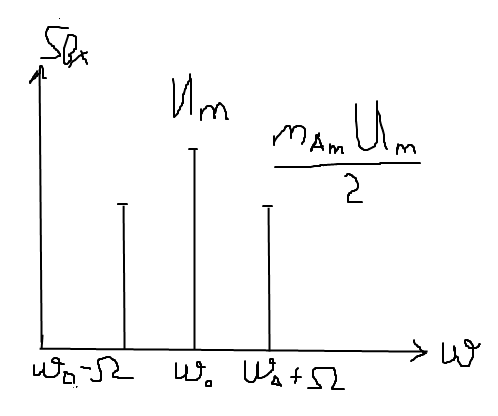

В спектре модулированного сигнала нет спектральной составляющей сигнала a(t), поэтому демодуляция используется с тем, чтобы обеспечить появление спектральных составляющих сигнала a(t). При этому появл побочные процессы демодуляции.

Um(t)=Um(1+m_amcosΩt)

U0=[a2U²_mRн (1+m²_am/2)]/2

U_mΩ=a2 U²_mRн m_am

U_mн=(a2 U²_mRн m²_am)/4

U_н= a2 U²_m (t)Rн/2

U_н=U0+ U_mΩcosΩt+ U_mнcos2Ωt

В параллельном диодном демодуляторе нагрузка параллельна диоду.

41. Синхронные амплитудные детекторы.

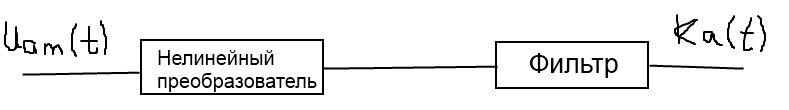

Нелинейным преобразователь – детектор, а фильтр- фильтр нижних частот

По виду преобр амплитудные детекторы делятся на : диодные, транзисторные и ОУ.

41. Частотные демодуляторы.

Демодуляция частотно-модулированного сигнала складывается, как. правило, из двух операций: преобразования частотной модуля­ции в амплитудно-частотную и последующего амплитудного детек­тирования.

Первая из этих двух операций осуществляется с помощью воз­действия демодулируемого сигнала на частотозависимую элек­трическую цепь, например, на колебательный контур, вторая — лю­бым подходящим к конкретному случаю способом.

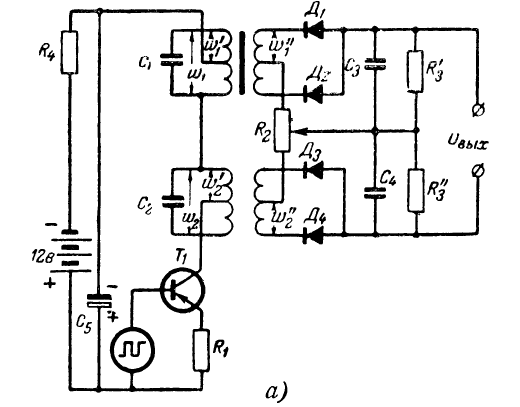

В низкочастотной электронике наиболее часто применяются двухконтурные частотные демодуляторы, схема одного из вариан­тов которых показана на рис. 31,а.

Принцип его действия заключается в следующем. В цепь гене­ратора тока, имеющего высокое внутреннее сопротивление и воз­буждаемого демодулируемым сигналом (например, в коллекторную цепь транзистора), включаются два резонансных контура, настроен­ных на частоты, одинаково отличающиеся в ту и другую сторону от средней частоты спектра модулированного сигнала (в частном случае — одинаково отличающиеся от несущей частоты модулиро­ванного сигнала). Каждый из этих контуров связан с соответствую щим амплитудным детектором, чаще всего выполняемым по схеме двухполупериодного выпрямления. Выходные напряжения обоих вы­прямителей суммируются противофазно.

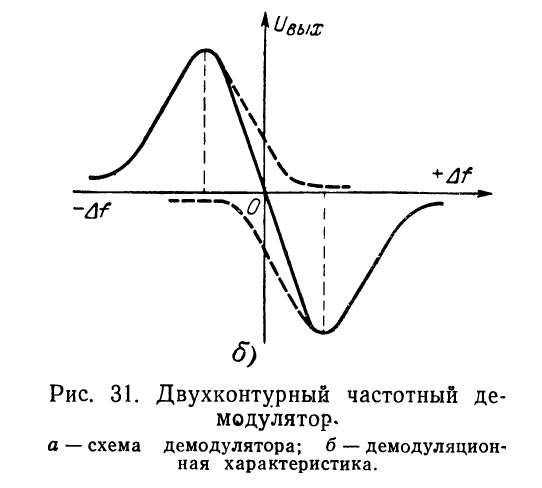

При возбуждении генератора тока сигналом с частотой, распо­ложенной точно в середине между частотами настройки контуров, напряжение на обоих контурах одинаково по амплитуде, так как расстройка частоты возбуждения относительно резонансной часто­ты каждого контура в этом случае отличается только знаком. При этом и выпрямленные напряжения на выходах амплитудных детек­торов также одинаковы по величине. Но так как эти напряжения включены в выходную цепь встречной полярностью, то суммарное выходное напряжение частотного демодулятора равняется нулю.

Для правильной демодуляции необх соблюдать след условия:

1.ɷ0>>Ω

2. минимум огибающей должен превышать прямое напряжение диода.
