41. Кварцевые генераторы гармонических сигналов.

Стабильность частоты RC и LC Генератора частот недост зависит от темп коэф ёмкостей, индуктивностей и т.д. Лучшей стабильностью обалдают кварцевые генераторы.

4МГц L=100мГн C=0,015 ПФ R= 100 Ом С0=5 ПФ

Частотные хар-ки кварцевой пластины

f1=1/2π√LkCk f2=1/2П√LkC0Ck/C0+Ck C0>>Ck f2≈f1 ∆t/t=10^-6 - 10^-10

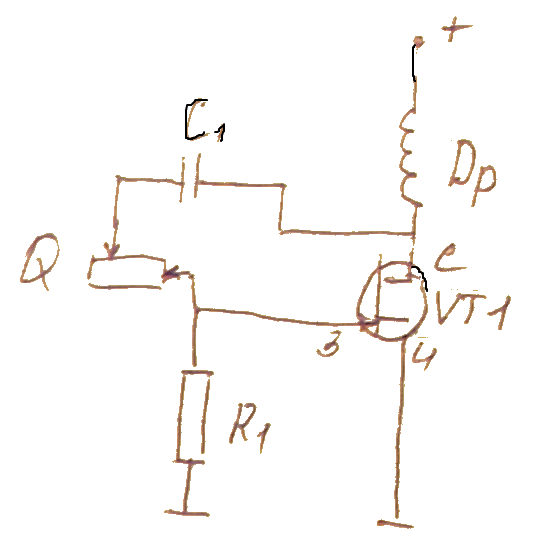

Кварцевый генератор по схеме Пирса:

41. Виды и методы модуляции электрических сигналов.

Процесс отображения инф. Сигнала в 1 из параметров другого колебания исп. в качестве носителя инф назв. Модуляцией.

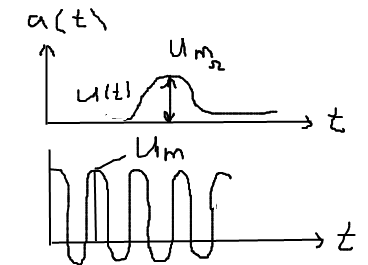

a(t)=Um_Ω*cosΩt U(t)= Um*cos(w0t+φ)

Амплитудная модуляция:

Uam=[Um+a(t)]*cos(wt)

Uam=[Um+ Um_Ω*cosΩt]*cos(w0t)=(1+ [Um_Ω/Um]*cosΩt)*cos(w0t)=(1+m_am*cosΩt)* cos(w0t) ;

m_am= Um_Ω/Um – коэффициент

Методы модуляции:

1.передача на несущей частоте (аналаговые матоды) (АМ ЧМ ФМ КАМ SSB)

2. передача в исходной полосе (ФМи ЧМи ФМн КАМн) SPPSK MSK PBPSK OFDM

Частотная модуляция:

ɷ= ɷ0+∆ ɷ= ɷ0+Kum*a(t) Kum* ɷ0, a(t)=0

ɷ= ɷ0+Kчm* Um_Ω*cosΩt

Kчm* Um_Ω =ɷg макс отклонение частоты от частотной модуляции

Ψ=∫^t ₀ ɷdt=∫^t ₀(ɷ0+ ɷ g*cosΩt)dt= ɷ0t+ (ɷg/Ω)*sinΩt= ɷ0t=m_rm*sinΩt

Фазовая модуляция:

φ(t)= φ0+∆ φ= φ0+Kфм*a(t)

Ψ= ɷ0t+ φ0+ Kфм*a(t)

Uфм(t)=Um*cos(ɷ0t+ φ0+ Kфм*a(t))

Ψ= ɷ0t+ φ0+ Kфм*U_mΩ*cosΩt

ɷ=d Ψ/dt= ɷ0-m_фмΩ*sinΩt= ɷ0- ɷg*sinΩt

ɷg= m_фмΩ

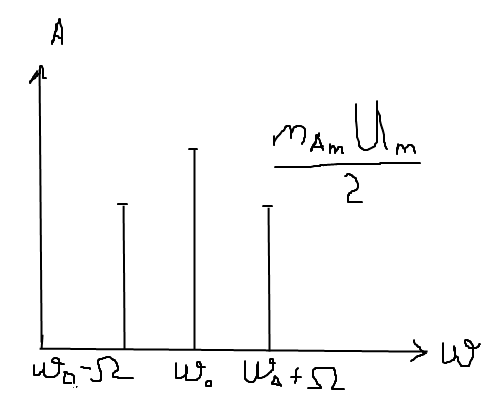

41. Спектры модулированных сигналов.

Модуляция-нелинейный процесс, то в спектре выходного модулирования сигнала появится новая спектральная представляющая.

a(t)=Um_Ω*cosΩt

Uam(t)=Um(1+m_am*cos Ωt)*cosɷ0t=(m_am*Um/2)*cos(ɷ0-Ω)t+(m_am*Um/2)* cos(ɷ0+Ω)t +Um*cosɷ0t

Uчм=Um*cosɷ0t-( m_чmUm/2)[cos(ɷ0-Ω)t+ cos(ɷ0+Ω)t]

41. Амплитудные модуляторы.

U_бам=U(t)a(t)=m_бмUm*cos Ωt*cos ɷ0t= [m_бмUm*cos( ɷ0-Ω)]/2+[m_бмUm*cos( ɷ0+Ω)]/2

Недостаток: затруднение выделения информационного сигнала.

41. Частотные и фазовые модуляторы.

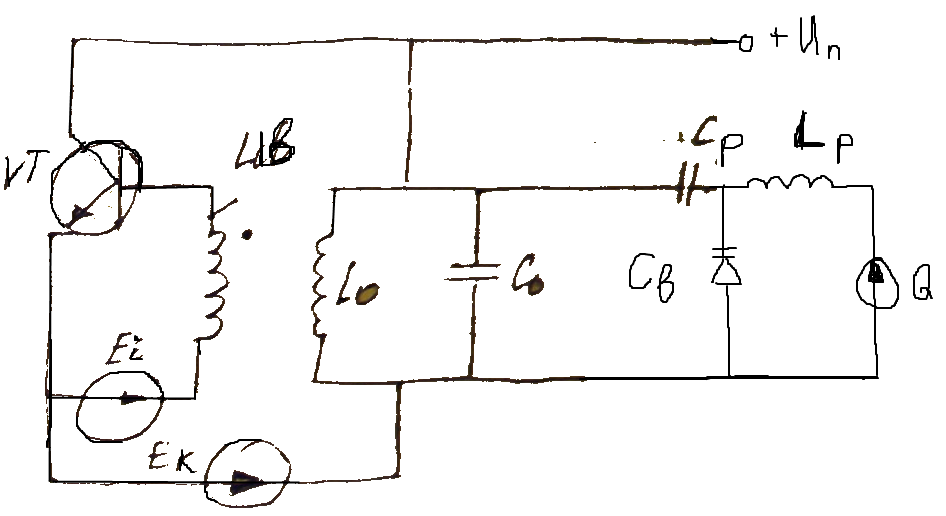

Частотный модулятор

При частотной модуляции несущая частота ɷ0 и пол. приращения ∆ ɷ.

Частотная модуляция проще всего реализовывается на автогенераторе колебаний с подстраиваемой частотой.

Варикап-полупроводниковый диод, действие которого основано на использовании зависимости заряда ёмкости от приложенного напряжения.

Ёмкость варикапа изменяется в зависимости от инфо сигнала a(t).

C=C0+∆C ɷ=1/√L0(C0+∆C)= ɷ0/√1+(∆C/C) ɷ0=1/√L0C0 ∆C=0 ɷ= ɷ0

41. Виды и методы демодуляции электрических сигналов.

Демодуляция (Детектирование сигнала) — процесс, обратный модуляции колебаний, преобразование модулированных колебаний высокой (несущей) частоты в колебания с частотой модулирующего сигнала.

Методы демодуляции FSK могут быть разделены на две основных категории: демодуляция на основе частотного детектора и демодуляция на основе фильтров.

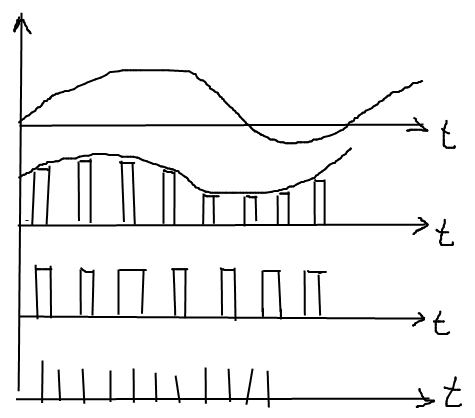

Виды демодуляции: амплитудная мод., частотная мод., импульсная мод.
