1. Преимущества и недостатки аналоговой формы представления информации
Аналоговый сигнал - форма электрического сигнала или колебания, амплитуда и/или частота которого изменяется непрерывно. Аналоговые сигналы подвержены внешним воздействиям, которые могут изменять характер колебания.
Преимущества:
– более простое оборудование, необходимое для передачи сигнала;
– при создании ВТ аналогового типа требуется меньшее число компонент;
– аналоговая ВТ более интеллектуальна и производительна за счет возможности легко интегрировать сигнал, выполнять над ним любое функциональное преобразование и т.д.;
– за счет ряда особенностей она позволяет решать ряд классов задач во много раз быстрее, чем дискретная ВТ.
Недостатки:
- так как при создании ВТ аналогового типа требуется меньшее число компонент, то сложность ее быстро возрастает за счет необходимости различать значительно большее число (вплоть до бесконечности) состояний сигнала;
сложность реализации устройств для ее логической обработки, длительного хранения и высокой точности измерения
2. Обратная связь. Виды, способы включения
Обратная связь – это явление передачи части энергии усиленных колебаний из выходной цепи во входную.
Типы:
ПОС – положительная обратная связь
ООС – отрицательная обратная связь
Виды:
Основные:

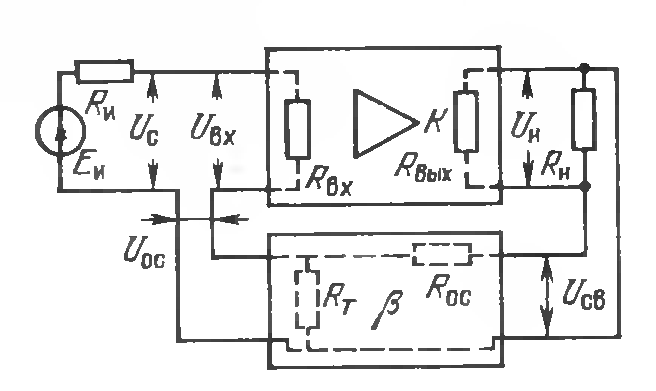

Параллельная ОС по напряжению образуется при параллельном соединении входа и выхода через цепь ОС.
Последовательная ОС по току образуется при последовательном соединении входа и выхода через цепь ОС.
Смешанные:

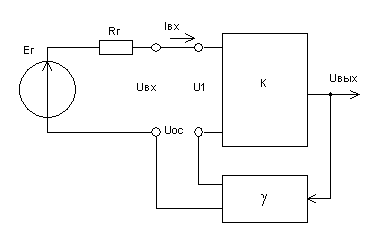

Параллельная ОС по току – вход цепи ОС подсоединен последовательно к выходу каскада, а ее выход – параллельно входной цепи каскада.
Последовательная ОС по напряжению – вход ОС подсоединен параллельно выходу каскада, а выход цепи ОС – последовательно ко входной цепи каскада.
3. ООС по напряжению и ее влияние на входное сопротивление усилителя
Выходное сопротивление усилителя без ОС
При наличии обратной связи выходное сопротивление:
Таким образом, ООС по напряжению уменьшает выходное сопротивление усилителя.
4. ООС по напряжению и ее влияние на выходное сопротивление усилителя
Выходное сопротивление усилителя без ОС
При наличии обратной связи выходное сопротивление:
Таким образом, ООС по напряжению уменьшает выходное сопротивление усилителя.
5. ООС по току и ее влияние на входное сопротивление усилителя

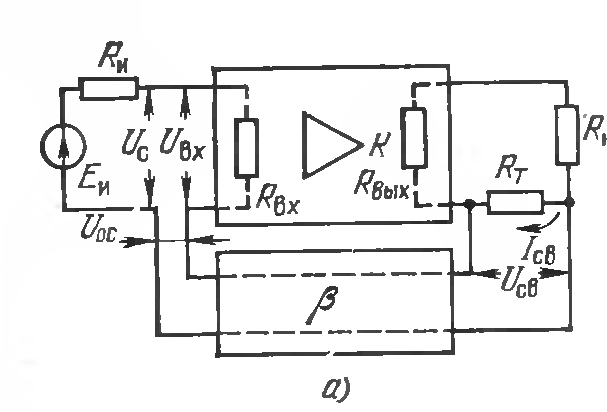

Входное сопротивление. Рассмотрим усилитель с последовательной отрицательной обратной связью по напряжению (рис. 1.10).
Входное
сопротивление усилителя с ООС может
быть найдено как:
Входное сопротивление без обратной связи равно:
поэтому:
т.е.
наличие последовательной отрицательной
обратной связи по напряжению повышает
входное сопротивление усилителя.
6. ООС по току и ее влияние на выходное сопротивление усилителя
Выходное сопротивление усилителя без ОС

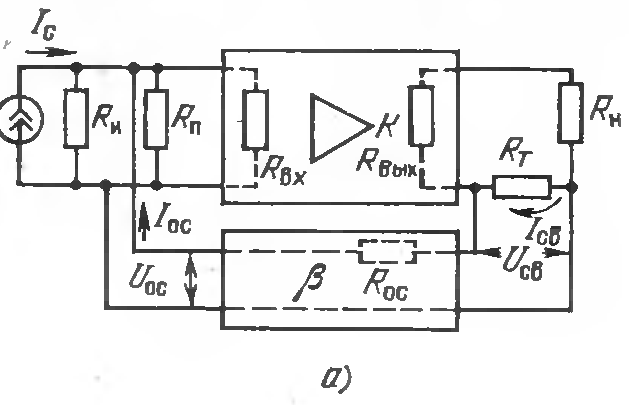

при наличии ООС по току (рис.1.8) выходное сопротивление может быть найдено как:
т.е. возрастает
7. Положительная обратная связь. Применение в аналоговой схемотехнике
Положительная обратная связь в апериодических усилителях почти не применяется в основном из-за склонности схем с положительной обратной связью к самовозбуждению.
В устройстве с положительной обратной связью при петлевом усилении ≥ 1 могут возникнуть автоколебания, что и используют в различного рода генераторах электрических колебаний.
Положительные обратная связь с петлевым усилением < 1 применяют для усиления некоторых свойств устройства, например для увеличения селективности и чувствительности радиоприёмника при регенеративном приёме.
Автогенератор на основе усилителя с мостом Вина в цепи положительной обратной связи является примером частотно-зависимой ПОС.
