10. Преобразователи электрических величин в электрические. Измерительные преобразователи рода тока – электронные преобразователи переменного тока в постоянный.

11. Преобразователи электрических величин в электрические. Шунты, добавочные сопротивления, делители напряжения, аттенюаторы, измерительные трансформаторы тока и напряжения.

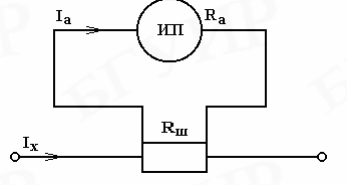

Шунты. Позволяют расширить пределы измерения амперметров, путем деления измеряемого тока и измерения его определенной части.

П ри включении параллельно амперметру с внутренним шунтирующего резистора ток делится на 2 части: протекающий через шунт и через амперметр.

Коэффициент деления шунта:

Добавочные сопротивления. Расширяют пределы измерения электромеханических вольтметров путем добавления резистора.

П ри последовательном включении вольтметра с внутренним и добавочного напряжение разделяется между ними. Коэффициент деления m:

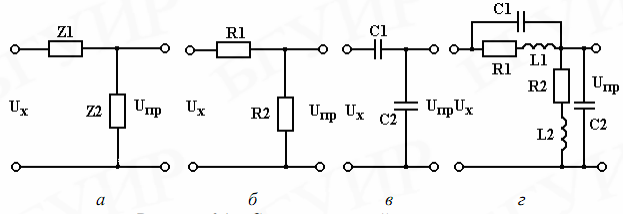

Д елители напряжения. Используются для расширения пределов измерения вольтметров. Представляют собой последовательное включение двух элементов, подключенных к источнику напряжения и вольтметру, на который подается . Могут быть резистивные (для приборов с высоким внутренним сопротивлением: электронные вольтметры), емкостные (электростатические вольтметры на переменном токе) и состоящие из элементов С, R, L (для переменного тока ВЧ)

Коэффициент деления для них: .

У делителей, сделанных для ВЧ, появляется частотная погрешность, она может быть исключена в случае устранения зависимости коэффициента К от частоты при условии что: такие делители являются цепью минимально-фазового типа. В нем также осуществляется компенсация фазочастотных погрешностей.

Аттенюаторы. Используются в тех случаях, когда необходимо ослабить сильный сигнал до приемлемого уровня. Между линией и нагрузкой улучшает КБВ и КСВ в подводящей линии в случае, когда нагрузка плохо согласована с линией.

В простейшем случае электрический аттенюатор строится на основе резисторов.

Измерительные трансформаторы тока. У ИТТ , - ток в первичной обмотке, - ток в вторичной обмотке. , номинальный коэффициент: , присутствует токовая погрешность измерения: в следствии того, что номинальный коэффициент отличается от действительного. Также присутствует погрешность, обусловленная отличием фазового сдвига токов.

Измерительные трансформаторы напряжения. ИТН включаются параллельно участку цепи, падение напряжения на котором нужно измерить. , . Также возникает угловая погрешность

12. Преобразователи электрических величин в электрические. Измерительные усилители. Типы измерительных усилителей. Измерительный усилитель типа мдм (модулятор-усилитель – демодулятор).

Измерительный усилитель — это тип дифференциального усилителя с характеристиками, подходящими для использования в измерениях и тестирующем оборудовании: очень малое смещение постоянного тока, малый дрейф, малый шум, очень высокий коэффициент усиления при разомкнутой обратной связи, очень высокий коэффициент ослабления синфазного сигнала, и очень высокие входные сопротивления. Такие усилители применяются, когда требуются большая точность и высокая стабильность схемы, как кратковременно, так и долговременно.

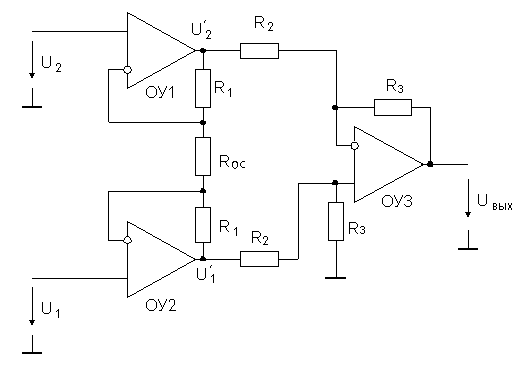

Н аиболее часто используемая схема измерительного усилителя на 3х ОУ:

Для усиления выходных сигналов промежуточных преобразователей применяются усилители постоянного и переменного токов. УПТ обеспечивают получение необходимой мощности. К ним предъявляют 2 требования: высокое постоянство коэффициента усиления и пренебрежимо малый дрейф нуля. Все схемы УПТ имеют глубокую ООС

Усилители переменного тока (УПЧ) должны иметь высокую чувствительность, большое значение коэффициента усиления, малые нелинейные искажения и широкую полосу пропускания.
