29 Вопрос
Резьбовое соединение — разъёмное соединение деталей машин при помощи винтовой или спиральной поверхности (резьбы). Это соединение наиболее распространено из-за его многочисленных достоинств. В простейшем случае для соединения необходимо закрутить две детали, имеющие резьбы с подходящими друг к другу параметрами. Для рассоединения (разьёма) необходимо произвести действия в обратном порядке.
Штифт (нем. Stift) — крепёжное изделие в виде цилиндрического или конического стержня, предназначенное для неподвижного соединения деталей, как правило, в строго определённом положении, а также для передачи относительно небольших нагрузок.
Шлиц — паз на валу, в который входит зуб сопряжённой детали, образуя шлицевое соединение, служащее для передачи крутящего момента.
Шплинт (нем. Splint) — металлическое упругое крепление, изготавливаемое в виде проволочного стержня полукруглого сечения, согнутого пополам с образованием ушка в месте сгиба (рисунок A). Применяется для скрепления слабо нагруженных деталей, либо для предотвращения самоотвинчивания гаек. Для установки шплинта его вставляют в предназначенное для него сквозное отверстие, после чего загибают концы
Шпонка (детали машин) — металлическая деталь, предназначенная для передачи крутящего момента.
40 Вопрос
Чертежом называется такое изображение объемного предмета, по которому можно определить как форму предмета, так и его размеры. Строительные чертежи - это основные технические документы, по которым строят здания и сооружения.
Строительные чертежи, как и машиностроительные выполняют методом прямоугольного проектирования на основные плоскости проекций, но в отличие от последних изображениям присваивают другие названия: соответствующие виды здания, называют фасадами, горизонтальные разрезы здания—планами, вертикальные разрезы—поперечными и продольными разрезами, а горизонтальную проекцию или вид сверху на участок, на котором располагается проектируемое здание или комплекс зданий и сооружений, называют генеральным планом.
39. Условные изображения на строительных чертежах
Отдельные элементы зданий (оконные и дверные проемы, лестничные клетки) и детали внутреннего оборудования (санитарно-технические и отопительные устройства и т. п.) показывают на чертежах с помощью условных графических обозначений.

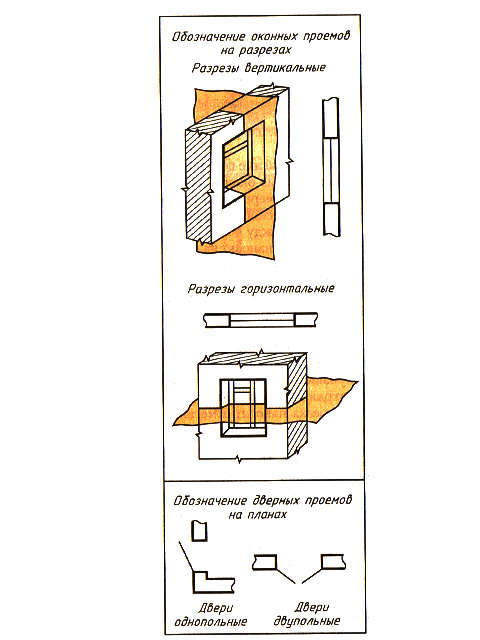

Рис. 263. Условные графические изображения оконных и дверных проемов

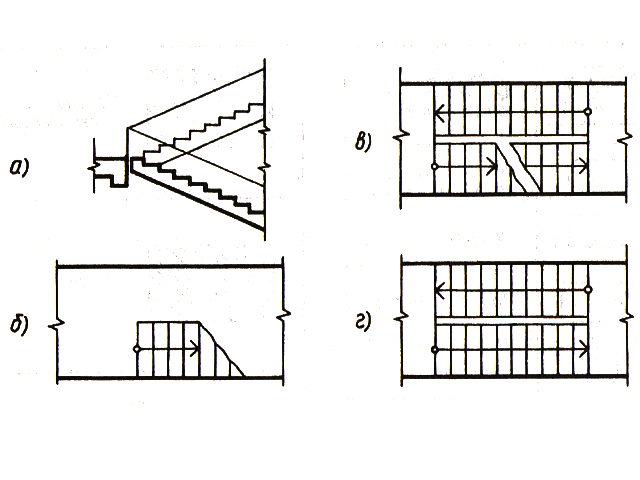

Рис. 264. Условные графические обозначения лестниц
39.1. Оконные и дверные проемы. На рисунке 263 приведены условные графические обозначения и наглядные изображения оконных, дверных проемов на разрезах и планах зданий. Как видите, стены изображают на разрезах сплошными основными линиями, оконные проемы — сплошными тонкими линиями. На месте дверных проемов в плане линий не проводят, но показывают полотно двери и направление, куда открывается дверь. На вертикальных разрезах в местах дверных проемов наносят тонкие линии. Тонкими волнистыми линиями показывают обрыв стен. 39.2. Лестничные клетки. На рисунке 264 приведено обозначение лестницы: лестничный марш в сечении (рис. 264, а), нижний марш в плане (рис. 264, б), промежуточный марш (рис. 264, в), верхний марш (рис. 264, г). Линия со стрелкой на конце показывает направление подъема лестничного марша. Начинается она кружком, расположенным на изображении площадки этажа. 39.3. Отопительные устройства, санитарно-техническое оборудование. Рисунок 265 содержит поясняющие надписи и соответствующие условные обозначения отопительных устройств, санитарно-технического оборудования.
Рис. 265. Отопительные и санитарно-техиические устройства
Рис. 266. Графические обозначения материалов в сечениях
Дымоходы изображают на плане прямоугольниками, половина которых по диагонали зачернена. У вентиляционных каналов эту половину не зачерняют (проводят лишь диагональ). Печь на твердом топливе изображают в виде прямоугольника. Черточкой показывают топку. Печь на газе изображают прямоугольником с диагональю. Плиту изображают также прямоугольником, но с двумя кружками. Все условные изображения обводят тонкими линиями. Выполняют их в принятом для данного чертежа масштабе.
