26 Вопрос

Разъемныминазываются такие со­единения, которые позволяют производить многократную сборку и разборку сборочной единицы без повреждения деталей. К разъемным неподвижным соединениям относятся резьбовые, штифтовые, шпоночные, шлицевые, а также соединения, осуществляемые переходными посадками. Разъемные по­движные соединения имеют подвижные посадки (посадки с зазором) по ци­линдрическим, коническим, винтовым и плоским поверхностям.

Неразъемными называются такие соединения, которые могут быть разобраны лишь путем разрушения или недопустимых остаточных деформа­ций одного из элементов конструкции. Неразъемные неподвижные соедине­ния осуществляются механическим путем (запрессовкой, склепыванием, за­гибкой, кернением и чеканкой), с помощью сил физико-химического сцепле­ния (сваркой, пайкой и склеиванием) и путем погружения деталей в расплав­ленный материал (заформовка в литейные формы, в пресс-формы и т. п.)

Подвижные неразъемные соединения собирают с применением разваль­цовки, свободной обжимки. В основном это соединения, заменяющие це­лую деталь, если изготовление ее из одной заготовки технологически невоз­можно или затруднительно и неэкономично.

27 Вопрос

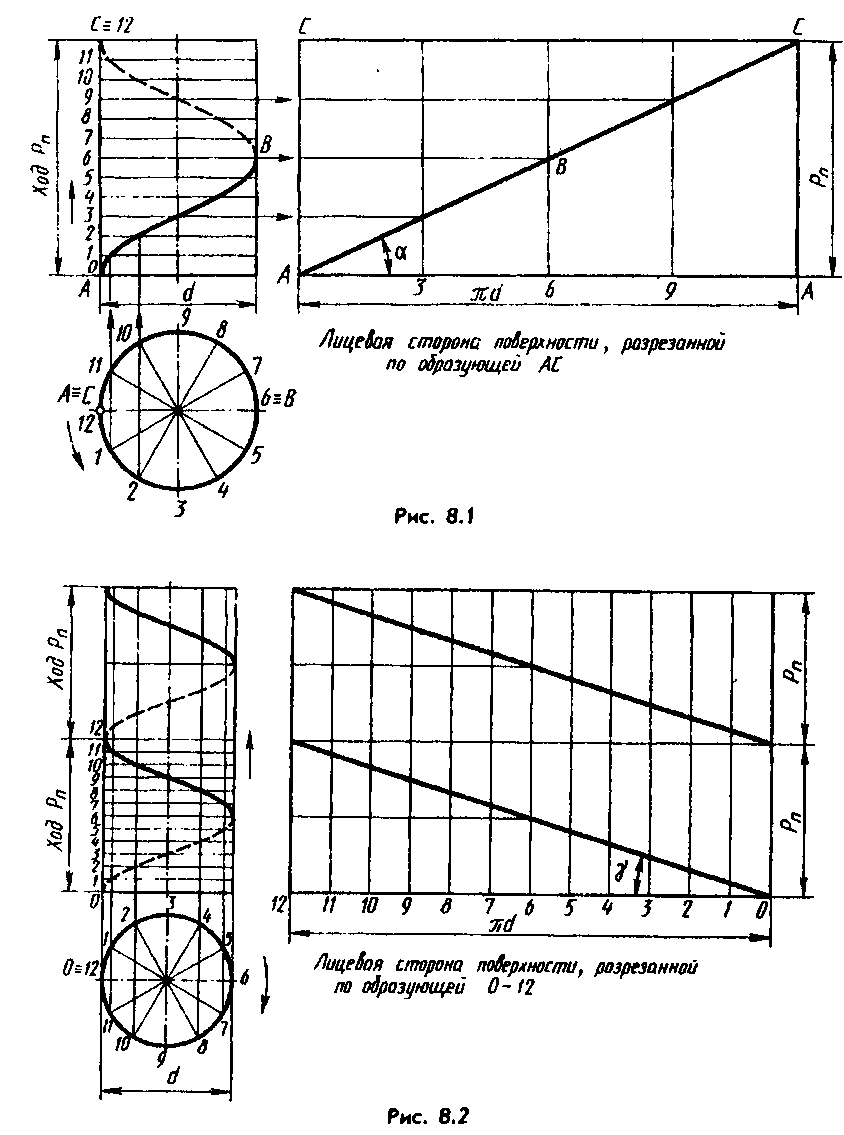

В основе образования резьбы лежит винтовое движение некоторой фигуры, слагающееся из равномерных поступательного и вращательного движений относительно прямой, называемой осью винтового движения (осью винта). Винтовое движение может быть правым и левым. Если движение совершает точка, то производимую ею пространственную кривую называют винтовой линией (гелисой), правой (рис. 8.1) или левой (рис. 8.2). Цилиндрическая винтовая линия образуется равномерным движением точки вдоль прямой (образующей цилиндра вращения), равномерно вращающейся (без скольжения) вокруг данной прямой, ей параллельной (оси цилиндра). Участок винтовой линии, пройденный точкой за один ее оборот вокруг оси, называют витком гелисы (участок ABC на рис. 8.1), а расстояние между начальной и конечной точками витка (точки Л и С), измеренное по линии, параллельной оси резьбы, — ходом Рн винтовой линии.

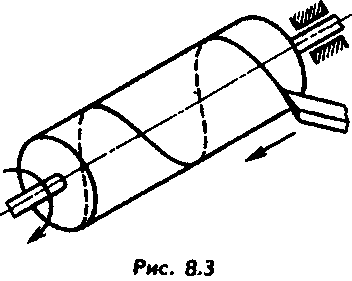

Если острие резца подвести к поверхности цилиндра, вращающегося с постоянной скоростью, а резец перемещать вдоль оси цилиндра также с постоянной скоростью, то острие резца опишет на поверхности цилиндра винтовую линию (рис. 8.3). На рис. 8.1 показано построение правой цилиндрической винтовой линии. Ход и окружность основания цилиндра делят на одинаковое число равных частей, например на 12, горизонтали и точки нумеруют в направлениях, указанных стрелками. Затем из точки 1 проводят линию связи до пересечения с горизонталью 1, из точки 2— до пересечения с горизонталью 2 и т. д. Через полученные точки проводят плавную кривую. Из построения видно, что фронтальная проекция гелисы является синусоидой.

Если   принять   цилиндрическую поверхность непрозрачной, то видимая часть АВ половины витка будет иметь подъем вправо. На развертке  цилиндра  винтовая  линия преобразуется в прямую — гипотенузу АС. Следовательно, цилиндрическая гелиса — геодезическая линия, кратчайшим образом соединяющая в общем случае на поверхности цилиндра вращения две любые ее точки Угол а — угол подъема винтовой линии. Касательная к гелисе в любой ее точке образует с осью постоянный угол а. При   своем   скольжении вдоль гелисы касательная прочертит на пл. П1 эвольвенту окружности

Виды:

(а) - Треугольная (б) - Трапецеидальная (в) - Упорная (г) - Круглая (д) - Прямоугольная

Обозначение: М — метрическая резьба ГОСТ 9150—81 G — трубная цилиндрическая резьба ГОСТ 6357—81 Т_г — трапецеидальная резьба ГОСТ 9484—81 S — упорная резьба ГОСТ 10177—82 Rd — круглая резьба ГОСТ 13536—68 R — трубная коническая наружная ГОСТ 6211—81 Rr — внутренняя коническая ГОСТ 6211—81 Rp — внутренняя цилиндрическая ГОСТ 6211—81 К — коническая дюймовая резьба ГОСТ 6111—52

Сбег резьбы — участок неполного профиля в зоне перехода резьбы в гладкую часть детали.

Недовод резьбы — величина ненарезанной части поверхности детали между концом сбега и опорной поверхностью детали (при переходе с одного диаметра на другой).

Недорез резьбы — участок поверхности детали, включающий сбег резьбы и недовод.

Фаска — поверхность, образованная скосом торцевой кромки материала. Используется в технологических, технических, а также в декоративных и эргономических целях

Проточка — участок поверхности детали, предназначенный для устранения недореза резьбы за счет уменьшения диаметра стержня для наружной резьбы и  увеличения диаметра отверстия для внутренней резьбы, обеспечивающий выход резьбообразующего инструмента.

Для нарезания внутренней резьбы требуется знать размер диаметра отверстия, который также является стандартизованным конструктивным элементом. Например, размеры диаметров отверстий для внутренней метрической резьбы регламентируются ГОСТ 19257-73 "Отверстия под нарезание метрической резьбы. Диаметры".

Все рассмотренные конструктивные элементы стандартизованы и выбираются в зависимости от шага резьбы.
