28.Схема однополупериодного выпрямления. Однополупериодная схема выпрямления
Однополупериодная схема выпрямления подразумевает в качестве выпрямителя всего один диод. Поэтому на выходе такого выпрямителя из двух полупериодов остаётся только один. Отсюда и название - однополупериодная.
Схема однополупериодного выпрямителя
Такие пульсации довольно сложно сгладить до уровня, подходящего для питания электронных схем, если только это не слаботочные схемы. В слаботочных схемах сглаживающий конденсатор в фильтре не успевает полностью разрядиться между импульсами полупериодов.
29.Схемы двухполупериодного выпрямления. Двухполупериодная схема выпрямления
Ярчайшим представителем двухполупериодной схемы является схема мостового выпрямления. Такой выпрямитель может состоять из четырёх отдельных диодов или быть в монолитном корпусе с четырьмя выводами, внутри которого находятся всё те же четыре диода. Двухполупериодной эта схема называется потому, что на выходе используются обе половины каждого периода колебания переменного тока.
Схема двухполупериодного выпрямителя
Существует ещё одна схема двухполупериодного выпрямления, так называемая двухполупериодная со средней точкой, имеющая на выходе такую же диаграмму. На рис. 27 показана электрическая схема и временные диаграммы напряжения и тока в двухполупериодном выпрямителе со средней точкой.
|
|
Рис. 27
Данный выпрямитель представляет собой соединение двух однополупериодных выпрямителей, подключенных к общей нагрузке.
В
положительный полупериод потенциал
в точке "
"
выше, ток идет по цепи
,
а диод
закрыт.
В отрицательный полупериод
закрывается
,
а ток идет по цепи
.
Средние значения выпрямленного напряжения и коэффициента пульсаций те же, что и в предыдущей схеме, т.е.
;
Недостатком данной схемы является необходимость наличия трансформатора с выводом средней точки.
30.Выпрямители трехфазных токов.
В схеме (рис. 234) использовано шесть вентилей, образующих три группы. В каждой группе два вентиля соединяютсяпоследовательно. Концы вторичных обмоток трансформатора (или обмоток трехфазного генератора) подключаются к соединенным точкам каждой группы вентилей. Нагрузка соединяется со вторыми зажимами вентилей всех групп. В разбираемой схеме выпрямления каждая фаза вторичной обмотки трансформа тора работает в течение одного периода изменения тока дважды.

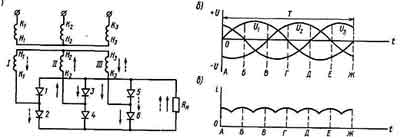

Рис. 234. Выпрямитель трехфазного тока: а — трехфазная мостовая выпрямительная схема; б — график напряжения источника тока; в — график выпрямленного тока в нагрузке
В качестве примера рассмотрим работу третьей фазы трансформатора. Если обратиться к развернутой диаграмме трехфазного тока (см. рис. 234), то можно видеть, что в момент времени А напряжение первой фазы равно нулю, напряжение второй фазы имеет отрицательную величину, а напряжение третьей фазы положительную. Следовательно, напряжение третьей фазы алгебраически больше напряжения других фаз. Поэтому ток третьей фазы проходит выпрямитель 6, нагрузку Ru, вентиль 3, зажим Кг, обмотку второй фазы и возвращается на зажим Н3. При отрицательном же полупериоде напряжения третьей фазы, например в момент времени В, когда напряжение второй фазы равно нулю, а первой — имеет положительное значение, питание нагрузки осуществляется первой фазой. Ток проходит от зажима К1 через вентиль 2, нагрузку 1RH, вентиль 5, зажим Кз и обмотку третьей фазы, но уже в противоположном направлении по сравнению с моментом времени А.
Пульсации выпрямленного напряжения в рассмотренной схеме получаются весьма небольшими, и ток нагрузки становится почти постоянным по своей величине.
