1.Режимы работы электрических цепей Режимы работы электрической цепи
Режим короткого замыкания ( КЗ )
В режиме короткого замыкания источник питания замкнут накоротко. Режим является аварийным. Ток короткого замыкания КЗ во много раз превышает значение номинального тока.
Rн = 0 I = max
Режим холостого хода ( ХХ )
В режиме холостого хода источник питания отсоединен от нагрузки и работает вхолостую. Сопротивление внешнего участка цепи и ток равен 0.
Rн = ∞
Режим согласованной нагрузки
Свойства электрической цепи – наибольшая мощность нагрузки развивается источником, когда сопротивление нагрузки ровно внутреннему сопротивлению источника.
Rн = r0
Из графика видно с ростом сопротивления нагрузки растёт мощность на нагрузке при Rн = r0мощность нагрузки наибольшая при дальнейшем росте Rн – PRн уменьшается.
2.Энергетические соотношения в электрических цепях.
Для
схемы (см. рис. 1,9)
E
= U+ RвтI .
После умножения всех
членов этого уравнения на I получим EI =
UI+RI*I или
P1 =
P2 +
Pп, (3.5)
где P1 —
мощность источника э. д. с. (источника
электроэнергии); Р2 —
мощность, потребляемая электроприемником;
Рn — потеря мощности в источнике
электроэнергии.
Уравнение
(3.5) — это уравнение баланса мощностей
электрической цепи.
Записав
с учетом (3.3)
Р2 =
UI = RI2 =
E2 R/(R
+ Rвт)2 ,
(3.6)
получим зависимость мощности
приемника от его сопротивления R при Е
= const и Rвт = const. Мощность Р2 в
режиме холостого хода, когда I = 0, и в
режиме короткого замыкания, когда U = 0,
равна нулю. Следовательно, зависимость
P2(I)
при изменении тока I от 0 до Iк имеет
максимум. Для определения условий, при
которых эта мощность будет наибольшей
(Р2 =
P2 max).
воспользуемся уравнением (3.5):
Р2 =
Р 1 -
Рn = EI – RвтI2 ,
Приравняв
производную dP2/dI
= Е — 2RвтI нулю, с учетом (3.4) получим
I
= Е/(2Rвт) = Ic =
0,5Ik.
Таким
образом, приемник потребляет максимальную
мощность при согласованном режиме,
когда R = Rвт. С учетом этого равенства
из формулы (3.6) определим значение
мощности Р2max или
мощности Р2c.
в согласованном режиме:
P2max =
Р2c =
E2Rвт/(2Rвт)2 =Е2/(4Rвт)
Мощность P1c, развиваемая источником электроэнергии в согласованном режиме, если учесть (3.4), Р1c = ЕIc = E2/(2Rвт). ^ Наибольшую мощность источник электроэнергии развивает при коротком замыкании, когда ток достигает наибольшего значения.
В
этом случае Plmax =
EIk =
= E2/RВТ.
Мощность источника в согласованном
режиме в два раза меньше его максимальной
мощности .
Коэффициент полезного
действия (к. п. д.) источника электроэнергии
в согласованном режиме
|с =
P2c/P1c =
0.5.

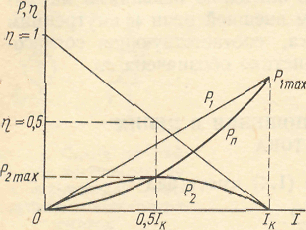

Рис. 1.11. Энергетические
зависимое-ти а цепях постоянного
тока
Из-за такого низкого значения к. п.
д., обусловленного большими потерями
мощности и энергии в источнике питания
и сетях, согласованный режим в
промышленных установках не
применяют.
Однако
этот режим имеет преимущество перед
другими режимами, заключающееся в том,
что при Е
= const
мощность приемника достигает
наибольшего значения. Поэтому согласованный
режим применяют в цепях с малыми
токами (схемы автоматики, электрических
измерений, связи и т. д.), в которых к. п.
д. не имеет решающего значения.
Зависимости
Рь Р2,
Рп и
от
тока в цепи показаны на рис. 1.11. При их
построении принималось во внимание,
что Е = const
и Rвт =
const, Зависимость P1(I)
= EI имеет
линейный характер. Потери мощности в
источнике электроэнергии параболически
зависят от тока, причем при токе короткого
замыкания
Pn =
RвтIk2 =
RвтE2/Rвт2 =
E2/Rвт
= P1max.
Наибольшее
значение мощность электроприемника
Р2max имеет
при согласованном режиме, т. е. при I =
0,5 Ik.
Так как к. п. д.
=
P2/P1 =
(Р1 -
Pn)/P1 =
1 – RвтI/E = 1 – I/Ik
то
зависимость
|(I)
линейна. При номинальном режиме к. п. д.
много выше, чем при согласованном режиме.
Для большинства промышленных источников
электроэнергии при номинальном режиме
=
0,8 - 0,9. Следовательно, Iном =
(0,1 - 0,2) Ik,
т. е. номинальный ток во много раз меньше
тока короткого замыкания.
