14. Триангуляционные поверхности (tin), полиномы Вороного в гис: назначение, особенности и сферы применения.
TIN (Triangulated Irregular Network) – нерегулярная триангуляционная сеть, система неперекрывающихся треугольников. Вершинами треугольников являются исходные опорные точки. Рельеф в этом случае представляется многогранной поверхностью, каждая грань которой описывается либо линейной функцией (полиэдральная модель), либо полиноминальной поверхностью, коэффициенты которой определяются по значениям в вершинах граней треугольников. Для получения модели поверхности нужно соединить пары точек ребрами определенным способом, называемым триангуляцией Делоне (рис. 5).

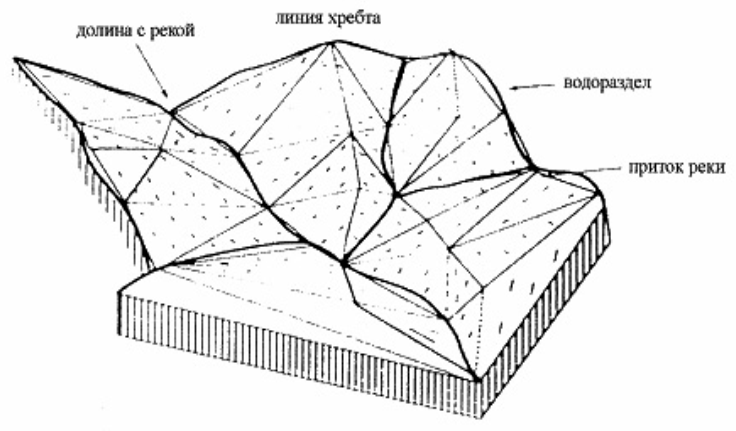

Рис5.- ТИН модель
Триангуляция Делоне в приложении к двумерному пространству формулируется следующим образом: система взаимосвязанных неперекрывающихся треугольников имеет наименьший периметр, если ни одна из вершин не попадает внутрь ни одной из окружностей, описанных вокруг образованных треугольников (рис.6).
Образовавшиеся треугольники при такой триангуляции максимально приближаются к равносторонним, а каждая из сторон образовавшихся треугольников из противолежащей вершины видна под максимальным углом из всех возможных точек соответствующей полуплоскости. Интерполяция выполняется по образованным ребрам.

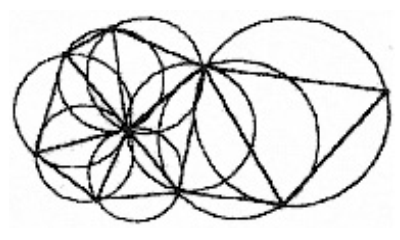

Рис.6 – Триангуляция Делоне.
Отличительной особенностью и преимуществом триангуляционной модели является то, что в ней нет преобразований исходных данных. С одной стороны, это не дает использовать такие модели для детального анализа, но с другой стороны, исследователь всегда знает, что в этой модели нет привнесенных ошибок, которыми грешат модели, полученные при использовании других методов интерполяции. Немаловажен и тот факт, что это самый быстрый метод интерполяции. Однако, если в ранних версиях большинства ГИС триангуляционный методы был основной, то сегодня большое распространение получили модели в виде регулярной матрицы значений высот.
Модель TIN поддерживается многими мощными универсальными программными средствами ГИС, модулями обработки и создания ЦМР в их составе. Таков, к примеру, модуль 3D Analyst в программных средствах ГИС Arclnfo (ESRI Inc., США). Однако ее использование в технологиях создания ЦМР на основе слоя оцифрованных горизонталей цифровых карт, массовое производство которых налажено большинством национальных топографо-картографических служб, вскрыло его существенные недостатки. Основной из них — «эффект террас», выражающийся в появлении морфологических артефактов — плоских участков в заведомо невозможной геоморфологической ситуации (например, по линии днища V-образных тальвегов). Одна из основных причин — в малости расстояний между точками цифровой записи горизонталей в сравнении с расстояниями между самими горизонталями, что характерно для большинства типов рельефа в их картографическом отображении. Появление таких морфологических артефактов нарушает морфографию и морфометрию моделируемого рельефа и снижает точность и качество самой модели и ее производных. Один из способов значительного улучшения качества и морфологического правдоподобия ЦМР состоит в расширении модели TIN путем ее структурирования — введения в нее сети тальвегов, водоразделов и линий разрывов (бровок, уступов террас и т.п.).
Обратной (двойственной) триангуляции Делоне являются полиномы Вороного. Эти фигуры образуются при соединении середин сторон треугольников, образовывающих триангуляционную сеть. Такие модели практически не используются для отображения рельефа. Большее применение полиномы Вороного нашли для моделирования погребенных поверхностей и создания каркасных моделей рудных тел в горно-геологических ГИС.

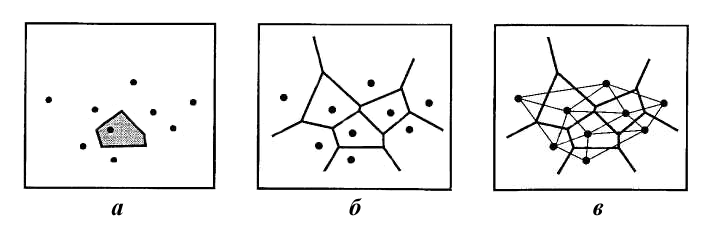

Рис. 1.3 Многоугольник Вороного (а), диаграмма Вороного (б), та же диаграмма Вороного и двойственная ей триангуляция Делоне (в)
