17. Бескаркасные конструктивные решения зданий.

К бескаркасным схемам относят здания с несущими стенами. Несущие стены могут выполняться из различных материалов: крупные блоки, ж/б панели стен, наружные и внутренние мелкоштучные элементы (кирпичи, блоки, брус, бревно).

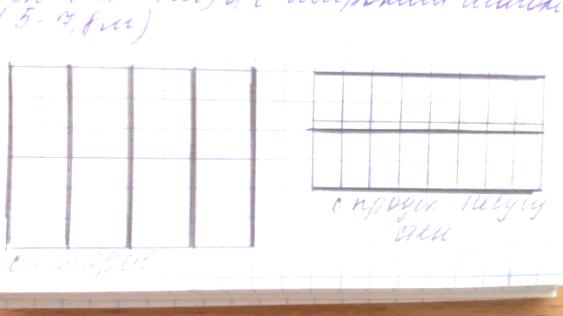

В зависимости от положения несущих стен различают здания:

- с поперечными несущими стенами (до 25 этажей);

- с продольными несущими стенами(до 16 этажей);

- смешанные бескаркасные схемы.

Различают здания с узким шагом поперечных стен, расстояние между осями 2,8-4,0 м, и с широким шагом поперечных стен 4-7,8 м.

Наибольшее распространение в индустриальном домостроительстве нашла схема с узким шагом с поперечными несущими стенами.

18. Здания из объемных блоков.

В зданиях из объемных блоков используются коробчатые блоки с полной или частичной отделкой, с установленным санитарно-техническим оборудованием – системой отопления, водопровода, канализации, электричества.

Различают следующие типы блоков:

- блок-комната;

- блок-кухня;

- блок-лестница;

- блок-ванная комната и др.

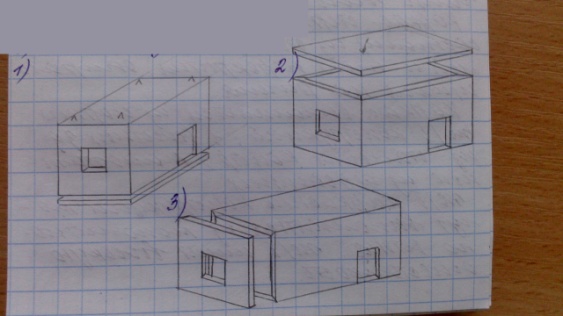

Конструктивные решения объемных блоков:

1. колпак с днищем;

2. стакан с крышкой;

3. блок-труба.

Размеры блоков: 3х6х6,6 вес до 25 тонн

19. Каркасные конструктивные схемы зданий.

Несущий каркас – несущая стержневая система, состоящая из вертикальных стоек – колонн и горизонтальных поэтажных балок (ригелей), на которые опираются плиты.

Преимущества каркасной конструктивной схемы обусловлено получением большого пространства на этажах для организации свободного планирования.

Каркасные схемы встречаются чаще всего в общественных зданиях.

Каркас- стрежневая система, состоящая из стоек, колонн, ригелей и плит перекрытия, опирающихся на ригеля.

Каркас выполняется из сборных ж/б конструкций, в высотных зданиях из стальных конструкций, малоэтажные из деревянных.

Ж/б каркасные конструкции могут выполняться из монолитного бетона. Ж/б имеет высокую огнестойкость.

По решению узлов каркаса и схеме восприятия горизонтальных усилий различают следующие типы каркаса:

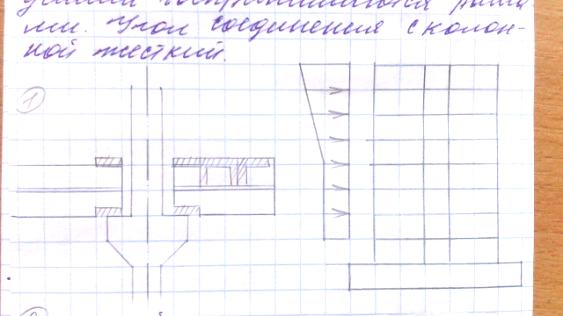

- рамный каркас – горизонтальные усилия воспринимаются рамами. Угол соединения с колонной жесткий.

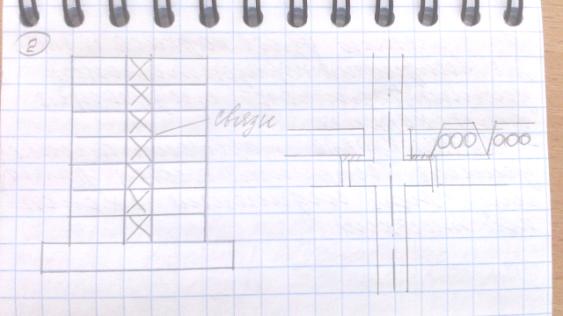

- связевый каркас с шарнирными рамными узлами – горизонтальные усилия воспринимаются системой связей.

- рамно-связевый каркас – горизонтальные усилия воспринимаются системой связей и рамами.

20. Конструктивные решения перекрытий зданий. Требования к перекрытиям. Элементы перекрытий.

Перекрытия разделяют внутренне пространство зданий на этажи, воспринимают постоянные и временный нагрузки от этажей.

Перекрытия включают несущую конструкцию и конструкцию пола.

Обычно конструкции пола включают:

- подстилающие слои;

- гидроизоляцию в мокрых помещениях;

- звукоизоляцию от ударного шума;

- собственно покрытие пола.

- устраивается электрическая разводка, кабели телевидения, телефона, сильных токов;

- цементно-песчанная стяжка, которая скрывает трубы;

- накладывается фанера.

В мокрых помещениях под полом делается гидроизоляция. Для снижения ударного шума делается звукоизоляция (пенопластовая прокладка, песок). Верхние перекрытия (покрытия) изолируют пространство здания от внешнего мира, воспринимает временные и постоянные нагрузки.

Конструкция покрытия включает:

- несущую часть;

- конструкцию покрытия.

Конструкция покрытия представляет собой сложный пирог, состоящий из: пароизоляции, утеплителя, гидроизоляционного ковра и подстилающих слоев.

Плиты – несущие конструкции покрытий и перекрытий.

Различают следующие виды плит:

- ж/б;

- монолитные или сборные;

- сплошные.
