52. Классификация арматуры (по способу изготовления, по способу упрочнения, по форме поверхности, по способу применения, по виду диаграммы).

См. вопрос 51.

53. Основные механические характеристики арматуры: . Другие характеристики арматуры.

Для арматуры с площадкой текучести устанавливается – предел текучести , т.е. напряжения при котором опытный образец арматуры деформируется без заметного увеличения нагрузки.

Для арматуры без площадки текучести устанавливается условный предел текучести - , т.е. напряжения при которых остаточная деформация составляет 0,2%. Для всех видов арматуры устанавливается временное сопротивление разрыву (предел прочности) - , напряжения соответствующие разрыву арматуры.

для всех видов арматуры устанавливается предел упругости - напряжения, при которых остаточная относительная деформация составляет 0,02%.

Относительное удлинение после разрыва характеризует пластические свойства арматуры.

А240 – 25%; А300 – 19%; А400 – 14%.

Предел выносливости – прочность при многократно повторных нагрузках, ниже временного сопротивления.

54. Области применения арматуры. Арматурные изделия. Соединения арматуры.

Области применения арматуры.

А240 и Вр500 применяется для армирования сжатых и изгибаемых в качестве рабочей и конструктивной арматуры. А240 рабочая арматура изгибаемых элементов при низких температурах.

А300 используется для армирования сжатых, изгибаемых или растянутых элементов при специальном обосновании.

А400, А500 – основная рабочая арматура, применяется без предварительного напряжения.

А500, А 600, А800, А1200 применяется в качестве рабочей арматуры только с предварительным напряжением.

К7, К19 применяется для длинноразмерных конструкций с предварительным напряжением.

Арматурные изделия.

Сетки. Рулонные сети поставляются на стройку в рулонах. Шаг продольной и поперечной сеток назначается не менее 100 мм кратно 50 мм.

Каркасы. Плоские каркасы – марка К или КР, пространственные каркасы – КРП. Шаг поперечной арматуры не менее 100 мм, кратно 50 мм.

Канаты. К-7, К-19.

Пучки. Для снижения деформативности.

Соединения арматуры.

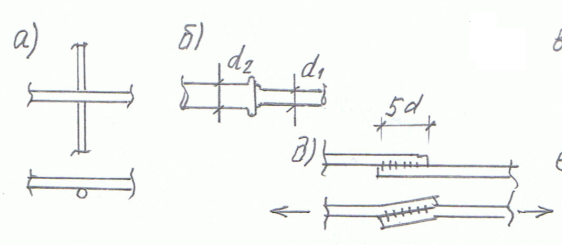

а) контактно-точечная сварка;

б) контактно-стыковая сварка;

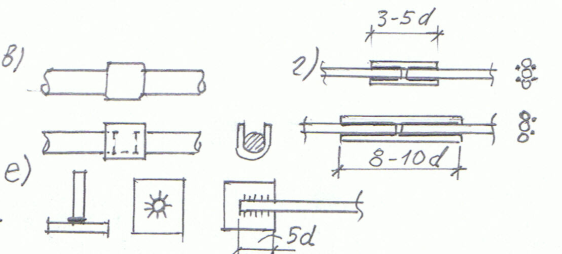

в) ванная сварка;

г) сварка при помощи накладок;

д) сварка внахлест;

е) к закладным деталям арматура приваривается в тавр или нахлестом фланговыми швами.

55. Сцепление арматуры с бетоном (основные факторы сцепления). Анкеровка арматуры в бетоне.

Сцепление арматуры с бетоном обеспечивает совместную работу бетона и арматуры в ж/б конструкциях.

Сцепление арматуры с бетоном обеспечивается за счет:

- сил склеивания, проявляется клеящая способность цемента;

- сил механического зацепления бетона за выступы и неровности арматуры, особенно для арматуры периодического профиля;

- сил трения, развивающихся при усадке бетона.

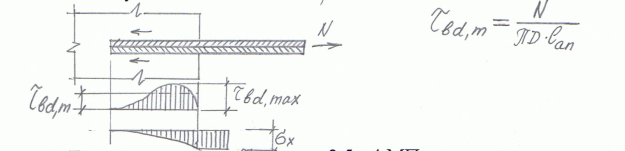

При выдергивании стержня из бетона касательные усилия, развивающиеся по поверхности контакта арматуры и бетона, уравновешивают внешнее усилие. Касательные усилия распределяются неравномерно по длине стержня. Сцепление оценивают средними значениями усилий сцепления .

Анкеровка арматуры в бетоне – необходимая длина заделки стержня в бетон , при которой обеспечивается передача всего внешнего усилия от стержня на бетон через усилия сцепления арматуры с бетоном, т.е. длина заделки стержня зависит от диаметра стержня, величины напряжений в арматуре , усилий сцепления арматуры и бетона или класса бетона.

Усилия в стержне могут быть сжимающими или растягивающими.

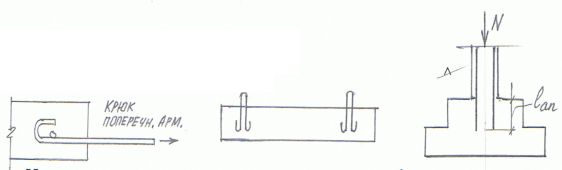

Для уменьшения длины заделки гладкой арматуры устраивают крюки, приваривают поперечную арматуру.
