36. Насосные станции. Виды насосных станций. Объемно-планировочные решения.

Насосные станции по назначениям: водопроводные станции I подъема; канализационные II подъема; циркуляционные, станции перекачки.

По степени заглубления:

- надземные;

- заглубленные;

- подземные.

Размеры насосных станций определяются производительностью и требованию к размещению основного оборудования.

На насосных станция предусматриваются следующие помещения:

- машинный зал;

- водоприемная камера;

- электрощитовая;

- трансформаторная;

- помещения распределительных устройств;

- помещения обслуживающего персонала;

- санузел;

- мастерская для ремонта оборудования.

Насосная станция оборудуется грузоподъемными средствами: кран банками, подвесными кранами.

Трубопроводы располагают в каналах для сбора воды. От утечек конструкции полов и каналов делают с уклоном 0,05%.

Размеры машинного зала назначают из расчета размещения оборудования и проходов между отдельными агрегатами.

Расстояния между насосами электродвигателей 1 м. От агрегатов до стены в подземные помещения 0,7, в подземных 1м.

Между выступами элементов оборудования 0,7м, расстояние перед электрощитом – 2м. Между воздуходувками и компрессорами 1,5м, до стены – 1м.

Конструктивные решения насосных станций.

Наземная часть насосной станции выполняется из унифицированных конструкций промышленных зданий. Объемно-планировочные параметры назначаются по ЕМС. Укрупненные модули 80м. По высоте 6м и 12м.

37. Конструктивные решения насосных станций. Нагрузки. Конструкции стен, перекрытий, покрытий, фундаментов.

Конструктивные решения насосных станций.

Наземная часть насосной станции выполняется из унифицированных конструкций промышленных зданий. Объемно-планировочные параметры назначаются по ЕМС. Укрупненные модули 80м. По высоте 6м и 12м. Пролеты зданий принимаются 6, 9, 12м. Расстояние от уровня пола первого этажа до основной несущей конструкции 3,6 м до 12м.

Подземная часть насосной станции выполняется из монолитного или сборного ж/б. При большом заглублении подземная часть выполняется по технологии опускного колодца.

При небольших размерах насосной станции можно использовать каменные конструкции.

38. Конструкции коллекторов, трубопроводов, колодцем. Водонапорные башни.

Водонапорные башни.

Строят для поддержания постоянного давления в водопроводной сети.

Емкости башен играют роль резервных емкостей. Они используются во время пожаротушения.

Размеры емкости башен и высота определяются требованиями сети водопотреблений. Вместимость резервуара от 10 до 3000 м³. Высота от 6 до 30м.

Различают два типа башен: шатровые и бесшатровые.

В шатровых башнях резервуар располагается внутри наружного ограждения – шатер. Между резервуаром и наружным шатром имеется воздушная прослойка, которая выполняет роль утплителя и предотвращает замораживание и нагрев воды в резервуаре.

Резервуары башен выполняются из ж/б или стали. Форма резервуара может быть цилиндрической, конической, шаровой. Ствол водных башен выполняется в виде цилиндрической оболочки. Фундамент выполняется в виде кольца или плиты.

Колодцы устраивают на водопроводных и канализационных сетях.

Различают виды:

- смотровые;

- линейные, поворотные, угловые;

- промывные;

- переходные;

- гасители напора;

- дождеприемники;

- водопроводные;

- противопожарные.

Конструкцию выполняют из ж/б, реже из красного кирпича пластического формования.

Объемные элементы колодца:

- горловина с люком лаза;

- рабочая камера;

- диаметр колеи (1000 мм).

Колодцы с большой рабочей камерой выполняются из монолитного ж/б.

Коллекторы, каналы, трубопроводы.

Коллекторами применяемым к канализационным системам называют трубопроводы большого диаметра для сплава самотеком канализационных стоков.

- непроходные (выполняют из ж/б труб диаметром до 1200 мм);

- полупроходные (выполняют высотой 1500-1800мм);

- проходные (высотой более 1800 мм).

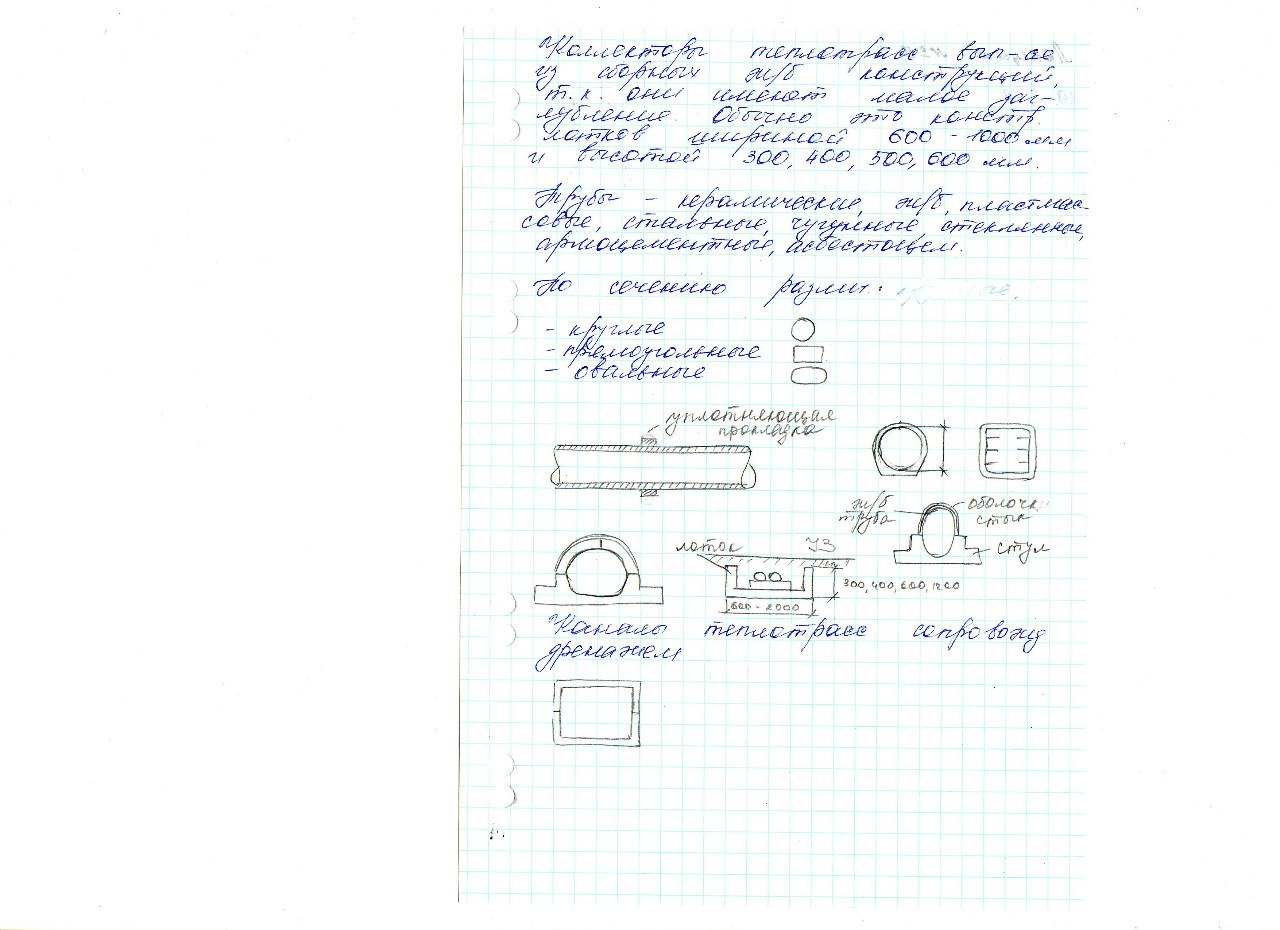

Канализационные коллекторы большого диаметра (тоннели) выполняют подземной проходной конструкцией из ж/б, керамических и стальных тюбингов.

Высотой 300, 450, 600м. Длина лотка 3.

Трубы – керамические, ж/б, пластиковые, стальные, чугунные, стеклянные, асбестоцементные.

По сечению трубы бывают:

- круглые;

- овальные;

- прямоугольные.
