Вопрос 18

Система механической вентиляции

Механическая – используется оборуд-е и приборы (вентиляторы, ЭД, воздухонагреватели, пылеуловители), позволяющие перемещать воздух на значительные расстояния.

В вентиляционной технике применяют вентиляторы двух ти­пов: осевые и центробежные.

Преимущ-ва: независимость от темп-ры наруж воздуха и его давл-я, ск-ти ветра, подаваемые и удаляемый воздух можно перемещать на бол расстояния, можно воздух предварит обрабатывать.

В приточно-вытяжной вентиляции, когда нужно перемещать большие объемы воздуха при небольших избыточных давлениях применяют осевые венти­ляторы Основной частью осевого вентилятора является лопаточное колесо, заключенное в цилиндрический кожух, которое, враща­ясь, уплотняет и проталкивает воздух между лопатками.

В механических системах вентиляции помещений перекачи­вающих станций наибольшее распространение получили центро­бежные вентиляторы

Перемещ-е воздуха происх-т по вохдуховодам круглого сечения(имеют меньший периметр при одинаковых площадях сечений и бол жесткость. Для нагревания воздуха в зимний период в сист прямоточ вентиляции применяют калориферы. Состоят из стальных трубок на к-е для увеличения площади пов-ти нагрева насаживают ребра в виде плоских пластин или спиральной ленты. По трубкам проходит теплоноситель(пар) с давлением 0.1-0.5 МПа или горяч вода с темпер-й до 150 градусов, а воздух омывает нагретые трубки и ласково трется об их наружную поверхность))))))

Система естественной вентиляции-есть вентилю перемещение воздуха происх-т за счет разности плотностей наружнего и вн. Воздуха или под действием ветра.

СЕВ просты и не требуют сложного дорогостоящ оборудования и расхода э/э.Однако эфф-ть этих систем зависит от переменных факторов(темпер-ра воздуха, направ и скорость ветра).

Различают неорганизованную и организованную вентиляцию.

Наиболее простой способ неорганизованной вентиляции — естественное проветривание, т. е. смена воздуха в помещении че­рез неплотности в ограждениях благодаря возникшей разности давлений снаружи и внутри помещений (инфильтрация). Для уси­ления естественной вентиляции помещений (проветривания) в ок­нах делают форточки или фрамуги. В промышленных зданиях ин­фильтрацией можно обеспечить 1,5-кратный обмен и более.

Организованная естественная вентиляция — это открывание окон или фрамуг и фонарей (бесканальная или аэрация) или применение каналов (канальная система вентиляции). В них подача наружнего и удаление загрязненного воздуха осущ по спец.каналам, предусмотренных в конструкции здания и по приставным воздуховодам.воздух в этих системах перемещается в следствии разности давлений наруж и вн. Воздуха.

Для вентиляции производственных помещений объектов транспорта нефти и газа широко применяют вытяжную есте­ственную канальную вентиляцию, работающую под действием ес­тественного давления, возникающего вследствие разности давле­ний холодного наружного и теплого внутреннего воздуха.

Вытяжная естественная канальная вентиляция состоит из вер­тикальных каналов, закрытых жалюзийными решетками, сбор­ных горизонтальных воздуховодов и вытяжной шахты (с дефлек­торами или без них).

Дефлекторы — специальные насадки, устанавливаемые на вы­ходе вытяжных труб или шахт_г а также непосредственно над вы­тяжными отверстиями в крышах производственных зданий, пред­назначены для усиления вытяжки воздуха из помещения. Усиле­ние тяги происходит благодаря разрежению, возникающему при обтекании дефлектора ветром.

Наиболее распространены дефлекторы конструкции ЦАГИ (рис. 5.20). Номер дефлектора соответствует диаметру присоеди­нительного патрубка в дециметрах.

При обтекании ветром корпуса дефлектора с наветренной стороны (справа) возникает небольшое повышение давления, с подветренной стороны (слева) возникает зона разрежения, спо­собствующая вытяжке воздуха из помещения.

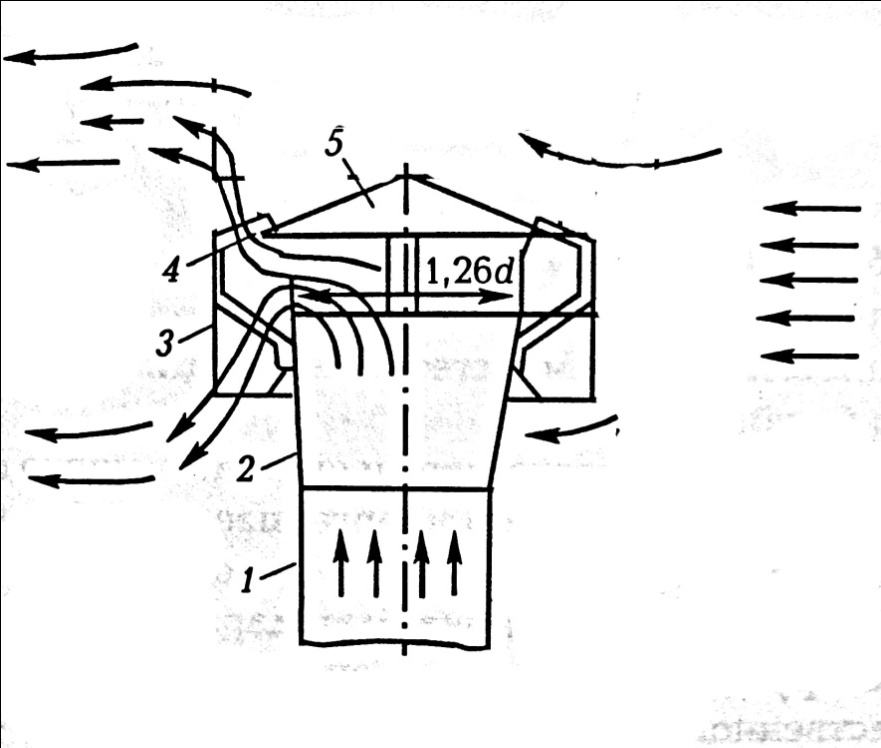

Дефлектор ЦАГИ:

1 -- патрубок; 2—диффузор; 3—корпус дефлектора; 4—лапки для крепле­ния зонта-колпака; 5 - зонт-колпак.

Аэрация зданий. Назся организованный в/о через открывающиеся окна фрамуги или форточки.

Тепловое давление в резте которого воздух поступает в помещение и выходит из него обр-ся за сче разности t наруж и вн.воздуха.

Аэрация с осп-м ветрового давления основано на том, что на наветренных пов-тях здания возникает избыточ давление , а в заветренных-разряжение.

Ест.неорганиз.воздухообмен(инфильтрация)

За счет пористости ограждающ конструкций здания, а так же стоит неплотностей при разности давлений вн и наруж воздуха происх-т воздухообмен в помещении в рез-те инфильтрации.
