Вопрос 15

Схемы устройства систем водоотведения

В зависимости от вида сточных вод СВО подразделяются на:- общесплавные;- раздельные.

Общесплавная СВО – СВО, при которой бытовые, производственные и дождевые сточные воды транспортируются по одним и тем же трубопроводам.

1– сеть бытовых и загрязненных производ-х сточных вод;2 – сеть дождевых вод;3– выпуск условно чистых вод;4– дождевые воды;5– бытовые воды;6- местные очистные установки;7- очистная станция;8– водоем.

Раздельная СВО – СВО, при которой дождевые и условно чистые воды транспортируются по одним трубопроводам, а бытовые и загрязненные – по другим.

На всех предприятиях ТХН применяется полная раздельная система – СВО, при которой загрязненные воды, отводятся по самостоятельным сетям:

1. Сеть только дождевых и условно чистых производ-х вод;

2. Сеть бытовых и частично загрязненных производ-х вод, допускаемых к спуску в бытовую канализацию;

3. Сеть загрязненных производ-х вод.

Вопрос 16

Вентиляция – организованный воздухообмен в жилом, общественном и производственном помещении, способствующий поддержанию требуемых гигиенических и тенологических параметров воздуха.

Система вентиляции- совокупность оборуд-я, предназнач. Для обеспечения необходим параметров воздуш.среды в помещении и исключ-х загрязнение наруж воздуха.

Основной задачей сис отопления и вентиляции явл создание и поддержания микроклимата помещения, который характериз-ся след факторами: темпер-ра воздуха, влажность воздуха, ск-ть перемещ. Воздуха и чистота воздуха.

Классификация

1. По способу перемещения удаляемого из помещения и подаваемому воздуху:

а) Естественная: организованная и неорганизованная;

б) Механическая;

в) Смешанная.

2) По назначению:

а) Приточная;

б) Вытяжная;

в) Приточно-вытяжная.

3) По способу организации воздухообмена:

а) Общая;

б) Местная (у рабочих мест);

в) Смешанная;

г) Локализующая (у производственных установок);

д) Аварийная.

4) По конструктивному исполнению:

а) Канальная;

б) Бесканальная.

Организованная естественная вентиляция (аэрация) осуществляется через форточки или фрамуги.

Механическая – используется оборуд-е и приборы (вентиляторы, ЭД, воздухонагреватели, пылеуловители), позволяющие перемещать воздух на значительные расстояния.

Вытяжная вентиляция – удаляет из помещений загрязненный или отработанный нагретый воздух.

Кондиционирование воздуха - вентиляция помещений, осуществляемая с применением ав­томатически действующей аппаратуры, поддерживающей количе­ство перемещаемого воздуха, температуру и влажность его в об­служиваемых помещениях на уровне заданных условий, незави­симо от изменяющейся метеорологической обстановки вне зда­ния.

Вопрос 17

Вентиляционные системы подразделяются на вытяжные с организованным удалением загряненным воздухом из помещения, приточные (с организованной подачей свежего воздуха в помещения) и приточно-вытяжные – предназначены для одновременного организованного притока свежего и вытяжки загрязненного воздуха из помещения. Общая вентиляция - устанавливают в тех случаях, когда расположение источников вредных выделений не фиксировано . Назначение – разбавлять загрязненный воздух свежим. Местная вентиляция – применяют когда предоставляется возможность непосредственно с мест образования вредности извлекать загрязненный воздух, не допуская его распротранение по цеху. Смешенная вентиляция - приток свежего воздуха осуществляется мех системой вентиляции, а вытяжка – естественной системой, или приток свежего воздуха совмещается с воздушным охлаждением.

Классификация

2. По способу перемещения удаляемого из помещения и подаваемому воздуху:

а) Естественная: организованная и неорганизованная;

б) Механическая;

в) Смешанная.

2) По назначению:

а) Приточная;

б) Вытяжная;

в) Приточно-вытяжная.

3) По способу организации воздухообмена:

а) Общая;

б) Местная (у рабочих мест);

в) Смешанная;

г) Локализующая (у производственных установок);

д) Аварийная.

4) По конструктивному исполнению:

а) Канальная;

б) Бесканальная.

Организованная естественная вентиляция (аэрация) осуществляется через форточки или фрамуги.

Механическая – используется оборуд-е и приборы (вентиляторы, ЭД, воздухонагреватели, пылеуловители), позволяющие перемещать воздух на значительные расстояния.

Вытяжная вентиляция – удаляет из помещений загрязненный или отработанный нагретый воздух.

Микроклимат – характеризуется метеорологическими условиями, которые представляют собой совокупность следующих факторов:

1. Температура воздуха;

2. Влажность воздуха;

3. Скорость перемещения воздуха;

4. Чистота воздуха.

Оборудование вентиляционных систем.

Дефлекторы — специальные насадки, устанавливаемые на вы­ходе вытяжных труб или шахт, а также непосредственно над вы­тяжными отверстиями в крышах производственных зданий, пред­назначены для усиления вытяжки воздуха из помещения. Усиле­ние тяги происходит благодаря разрежению, возникающему при обтекании дефлектора ветром.

Наиболее распространены дефлекторы конструкции ЦАГИ (рисунок). Номер дефлектора соответствует диаметру присоеди­нительного патрубка в дециметрах.

При обтекании ветром корпуса дефлектора с наветренной стороны (справа) возникает небольшое повышение давления, с подветренной стороны (слева) возникает зона разрежения, спо­собствующая вытяжке воздуха из помещения.

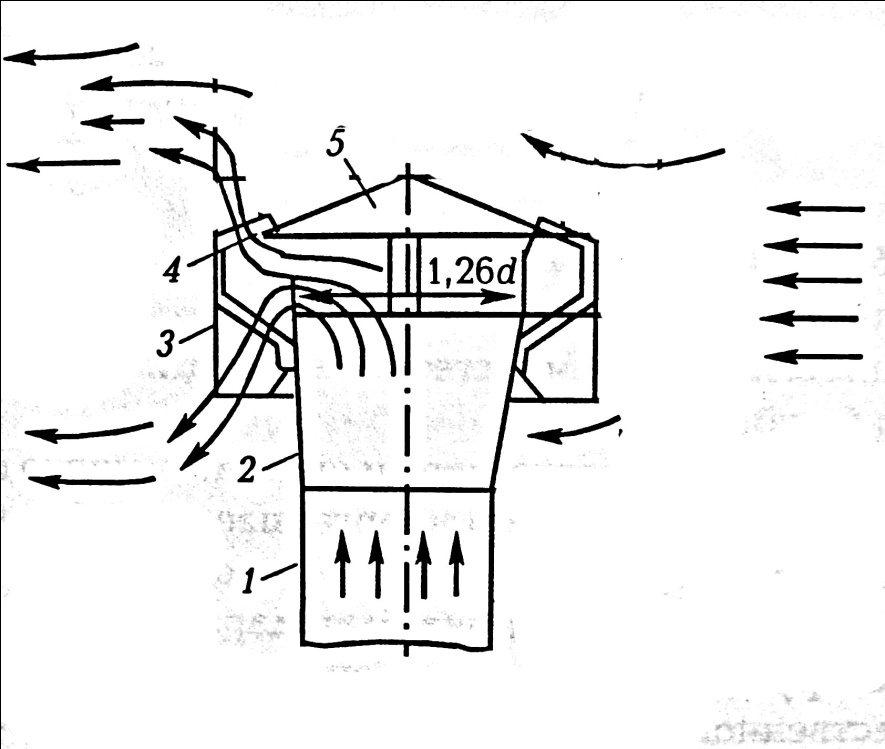

Дефлектор ЦАГИ:

1 -- патрубок; 2—диффузор; 3—корпус дефлектора; 4—лапки для крепле­ния зонта-колпака; 5 - зонт-колпак

В вентиляционной технике применяют вентиляторы двух ти­пов: осевые и центробежные.

В приточно-вытяжной вентиляции, когда нужно перемещать большие объемы воздуха при небольших избыточных давлениях (не свыше 350 Н/м² или 35 мм вод. ст.), применяют осевые венти­ляторы Основной частью осевого вентилятора является лопаточное колесо, заключенное в цилиндрический кожух, которое, враща­ясь, уплотняет и проталкивает воздух между лопатками.

В механических системах вентиляции помещений перекачи­вающих станций наибольшее распространение получили центро­бежные вентиляторы

По развиваемому избыточному давлению различают вентиляторы: низкого давления – менее 1кН/м², среднего давления – 1-3 кН/м², высокого давления – 3-15 кН/м².

В зависимости от состава перемещаемого воздуха вентиляторы изготавливают в антикоррозионном исполнении для перемещения агрессивных сред и во взрывобезопасном исполнении для перемещения взрывоопасных смесей.

Вентиляторы одной конструкции, но разных размеров, составляют одну серию (например, серия Ц).

Основными показателями работы вентилятора являются подача, развиваемое давление, мощность на валу вентилятора и коэффициент полезного действия.
