Вопрос 26 Оборудование систем водоотведения.
Включает в себя:
Устройство по приему сточных вод (дождевые колодцы), трапы;
Трубопроводы. В зависимости от того, какая сеть применяется (самотечная или напорная) трубы могут быть изготовлены из следующих материалов: железобетон, бетон, керамика, асбестоцемент, чугун, сталь и пластмасса. Для напорных трубопроводов предпочтительнее – сталь. В обязательном порядке чугунные или стальные трубы в системе применяются в труднодоступных местах, в вечномерзлых грунтах, при переходах через автодороги и ж/д, при пересечении с системами водоснабжения.
По форме могут быть: круглые, эллиптические, лотковые. Для нормальной эксплуатации водоотводящих сетей (недопущение загрязнений) по длине сети устраиваются колодцы следующих типов:
Линейные колодцы – размещаются по трассе (трубе) на определенном расстоянии друг от друга.
Узловые – в местах соединения 3 труб.
Поворотные – в местах, где труба изменяет направление.
Перепадные – для соединения водоотводящих водоводов, проложенных на разной высоте.
С гидравлическим затвором – для противопожарных целей для разделение тр/пр на отдельные участки.
Систему водоотведения на НС и КС разделяют на следующие состовляющие:
Производственно-дождевая;
Бытовая;
Специальная – для отвода сточных вод, содержащих тетраэтилсвинец.
При наличии в смене менее 25 человек применяется принцип вывоза бытовой канализации и бытового водоотведения.При меньшем числе работающих устраивают вывозную систему.
В произв-дождевую систему сбрасывают нефтесодержащих производств и дождевых вод, сточной воды,образующпри тушении пожара.
На площадках промежут НПС,не имеющих РП разрешатся нефтесодержащие стоки сбрасывать по самостоятельной отводной системе в резервуары для сброса технологич утечек при насосных цехах.
На предприятиях транспорта газа следует предусматривать след водоотводящ сети:
-бытовые
-производственные для отвода стоков после мытья автомобилей
-производственные для отвода вод от продувок систем оборотного водоснабж и котельных.
Механический способ следует применять для отделения гру-бодиспергированных (всплывающих) нефтяных частиц, а также минеральных примесей. При этом используются процессы отстаивания, фильтрации, центрифугирования, которые реализуются в песколовках, буферных резервуарах, нефтеловушках, прудах дополнительного отстаивания (ПДО), фильтрах и гидроциклонах.

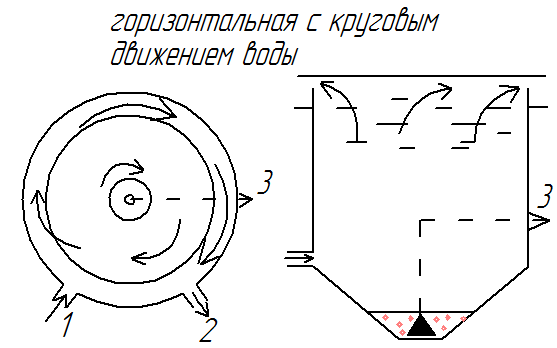

Песколовкии -для выделения механических примесей.Необходимость их предварительного выделения обуслав-ся тем,что при отсутствии песколовок эти примеси выделяются в др очистных сооружениях и тем самым усложняют их эксплуатацию.Принцип действия песколовок основан на изменении скорости движения твердых частицв потоке жидкости. При уменьшении скорости потока более тяжелые частицы опускаются на дно. Делятся на: горизонтальные с прямолинейным или круговым движением воды, вертикальные, с винтовым движением воды
1 – подача воды; 2 – отвод; 3 – удаление осадка
1 – подача воды;
2 – отвод;
3 – удаление осадка
Буферные резервуары-после технолог процесса загрязненные воды поступают на очистные сооруж неравномерно. Для более постоянной подачи используют буферные резервуары. Представляют собой РВС со спец оборудованием.Процесс отстаивания воды может протекать в динамических и статических условиях. При динам режиме работы наполнение и опорожнение его происходит одновременно. При статическом режиме работы процесс делится на три цикла:наполнение, отстаивание, опорожнение.Рисунок.
Пруды доп отстоя. Представляют собой водоемы глубиной до 4 метров иплощ зеркала воды в зависимости от пропускной способности сточных вод.Обычно имеют несколько секций, каждая из которых оборудована устройством для распределенного ввода и выпуска воды.Рисунок
Недостатки: необходимость наличия больших территорий, высокая стоимость, загрязнение атмосферы испар жид-ти, влияние ветровой нагрузки на эффективность.
Нефтеловушки-динамические отстойники, предназначенные для отделения всплывающих нефтяных частиц и мех. Примесей.
Фильтры-применяются после отстоя сточных вод в отстойниках или после биологич оичстки. Процесс основан на прилипании частиц нефти к пов-ти фильтрующего материала.
