Тема 5. Измерение токов и напряжений
5.1 Методы измерения постоянных токов и напряжений
Измерения выполняют прямые и косвенные.
При прямых измерениях используют магнитоэлектрические приборы из-за их высокой чувствительности, точности и широты диапазона измерений.
Минимальные значения измерения тока:
зеркальным гальванометром – 10-11 А;
стрелочным магнитоэлектрическим прибором – 10-6 А;
с помощью усилителей до 10-12 А.
Последние измерения выполняют для повышения чувствительности. На вход фотогальванического или полупроводникового усилителя подают измеряемый сигнал, а к выходу подключают магнитоэлектрический прибор.
Напряжения малых значений измеряют магнитоэлектрическими гальванометрами (МЭГ). Они применятся как самостоятельно, так и с усилителями. Минимальное напряжение – 10-7 – 10-8 В.
Применяются также потенциометры постоянного тока, что существенно снижает методическую и инструментальную погрешности, но продолжительны во времени измерения.
Минимальное напряжение 10-6 – 10-7 В измеряют нановольтметрами, которые представляют собой усилители и ИМ МЭС. Классы точности этих приборов 1,0-1,5.
Напряжения от 10-4 В измеряют милливольтметрами МЭС. Они отличаются удобством в эксплуатации и простотой. Классы точности не лучше 0,2 и 0,5.
Токи от 1 мкА до 6 кА и напряжения от 1 мВ до 1,5 кВ обычно измеряют приборами МЭС. В этих приборах ток в рамке не превышает 30-50 мА. Для расширения пределов измерений применяют шунты и добавочные резисторы. Классы точности 0,1 и 0,2.
Приборы электродинамической системы (ЭДС) применяют для измерения постоянных и переменных токов от 10 мА до 100 А и напряжений до 600 В. Они эквивалентны по точности приборам МЭС, но имеют большую потребляемую мощность и неравномерную шкалу.
Приборы электромагнитной системы применяют для измерения постоянных и переменных токов от 10 мА до 200 А и напряжений до 600 В. Классы точности 0,2 и 0,5. они наиболее дешёвые.
Для измерения напряжения от нескольких вольт до сотен киловольт применяют электростатические вольтметры. Наиболее точные имеют класс 0,05., но в основном применяют классы 0,5; 1,0; 1,5.
При измерениях напряжений до 6 кВ применяют приборы МЭС с добавочными резисторами, а свыше - электростатическими вольтметрами.
5.2 Методы измерений токов и напряжений промышленной частоты
На действующее значение измеряемой величине реагируют приборы электродинамической, ферродинамической, электромагнитной, электростатической и термоэлектростатической систем.
Приборы выпрямительной системы реагируют на среднее значение переменной величины.
Приборы градуируются на действующее значение синусоидальных токов или напряжений, при несинусоидальных – на среднее или амплитудное значение.
Измерение переменных токов:
свыше 100 мкА – миллиамперметры выпрямительной или термоэлектрической систем с усилителем постоянного тока, кт 1,0-1,5;
около 1 мА и более – ферродинамические приборы, кт 1,5 – 2,5;
токи больших величин от 10 и выше А – через трансформаторы тока (ТТ).
При несимметричной нагрузке в каждую фазу включается свой ТТ на амперметр. При симметричной нагрузке можно использовать два ТТ (рис. 5.1).

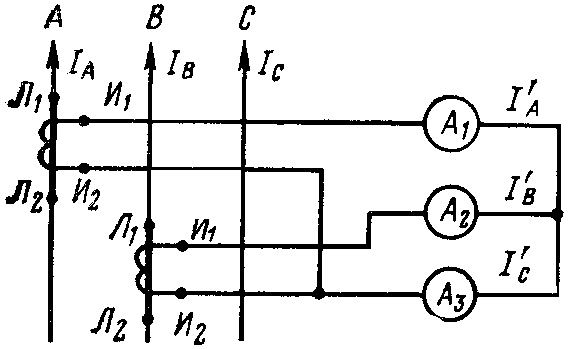

Рис. 5.1 Схема соединения трёх амперметров через два трансформатора тока
В этом случае амперметр 3 измеряет модуль тока фазы С . Измеряемый при этом ток равен показанию амперметра, умноженному на коэффициент трансформации ТТ.
Измерение переменных напряжений от 1 мВ с повышенной точностью выполняется компенсаторами переменного тока; напряжения свыше 100 В измеряются с помощью ТН.
П
ри
измерении трёх линейных напряжений
трёхфазной трёхпроводной цепи используются
два ТН при несимметричной нагрузке в
трёхфазных цепях (рис. 5.2).

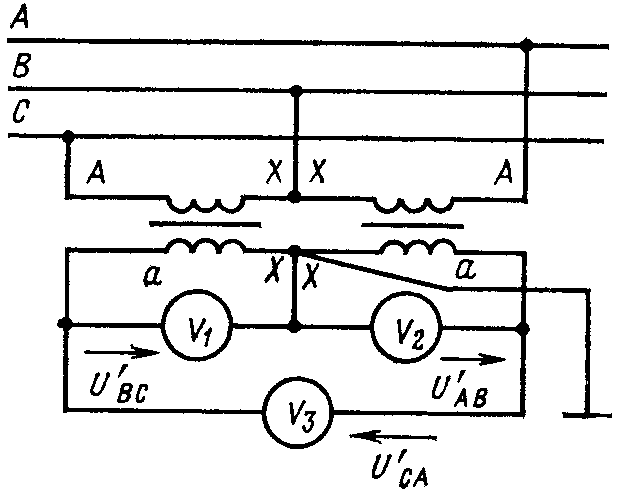

Рис. 5.2 Схема соединения трёх вольтметров через два трансформатора напряжения
Измеряемое при этом напряжение равно показанию вольтметра, умноженному на коэффициент трансформации ТН.
