Электрическая цепь, основные величины и понятия. Мгновенная мощность и энергия.
Электрической цепью называется совокупность устройств, предназначенных для прохождения электрического тока. Электромагнитные процессы в электрических цепях описываются при помощи понятий «ток» и «напряжение».
В общем случае электрическая цепь состоит из источников и приемников электрической энергии и промежуточных звеньев, связывающих источники с приемниками.
Источники электрической энергии – гальванические элементы, аккумуляторы, термоэлементы, генераторы и другие устройства, в которых происходит процесс преобразования химической, тепловой, механической или другого вида энергии в электрическую.
Приемниками (нагрузкой) электрической энергии служат электрические двигатели, электронагревательные приборы и другие устройства, в которых электрическая энергия превращается в световую, тепловую, механическую и другие виды.
Под элементами в теории электрических цепей подразумеваются обычно не физически существующие составные части электротехнических устройств, а их идеализированные модели, которым теоретически приписываются определенные электрические и магнитные свойства, так что они в совокупности приближенно отображают явления, происходящие в реальных устройствах.
В электрических цепях различают активные и пассивные элементы.
Активные элементы – это источники электрической энергии. Различают источники напряжения и источники тока.
Пассивные элементы – это сопротивления, индуктивности, емкости.
По наличию данных элементов различают соответственно активные и пассивные цепи.
P=UI мощность (P=EI для источника P=rI2 для акт) E=QU энергия
Мгновенная мощность и энергия

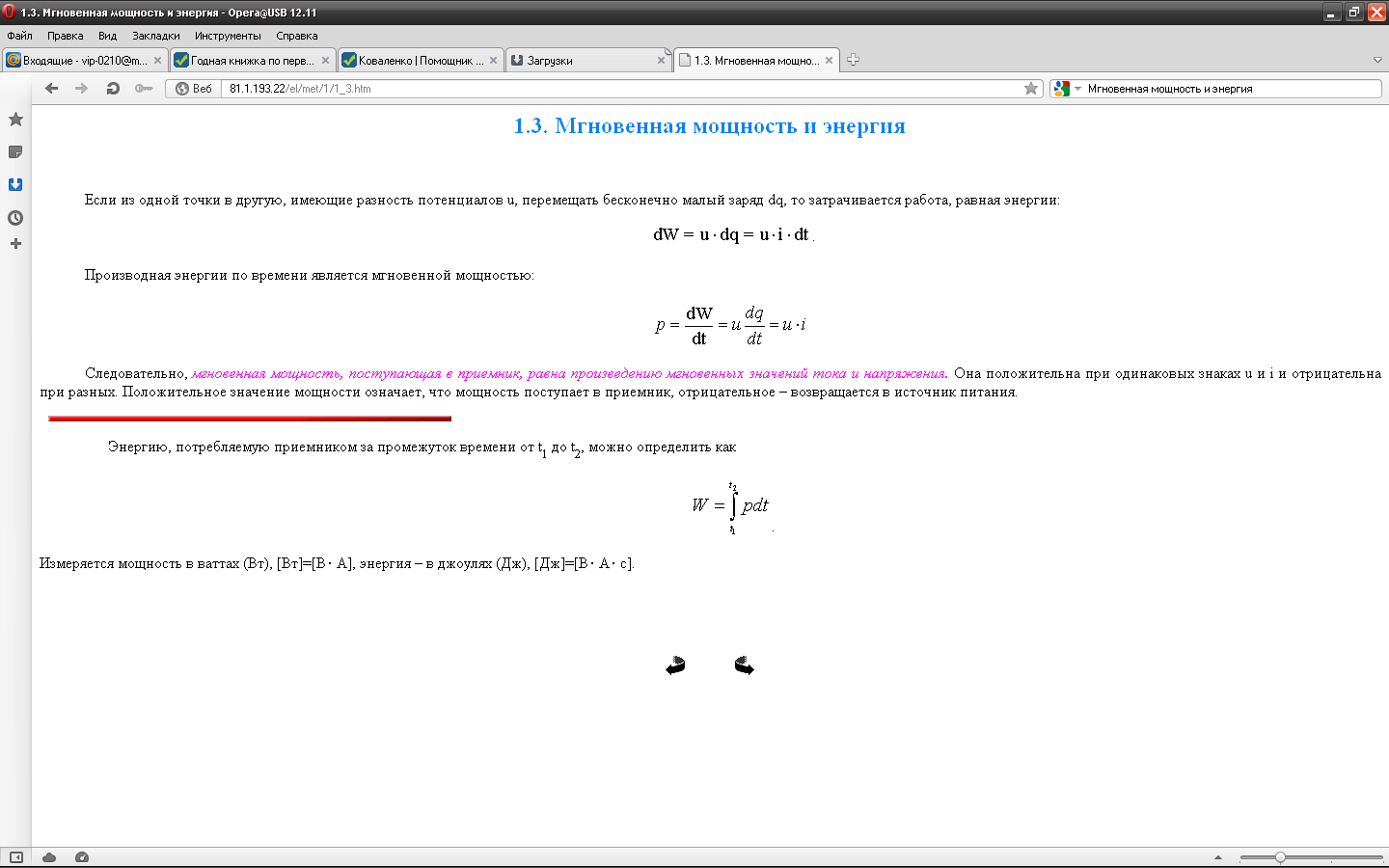

Если из одной точки в другую, имеющие разность потенциалов u, перемещать бесконечно малый заряд dq, то затрачивается работа, равная энергии:
Производная энергии по времени является мгновенной мощностью:
Следовательно, мгновенная мощность, поступающая в приемник, равна произведению мгновенных значений тока и напряжения. Она положительна при одинаковых знаках u и i и отрицательна при разных. Положительное значение мощности означает, что мощность поступает в приемник, отрицательное – возвращается в источник питания.
Энергию, потребляемую приемником за промежуток времени от t1 до t2, можно определить как
.
Измеряется мощность в ваттах (Вт), [Вт]=[ВА], энергия – в джоулях (Дж), [Дж]=[ВАс].
Источники электрической энергии и их взаимное преобразование
В теории электрических цепей используют понятия идеальные источники электрической энергии: источник напряжения и источник тока.
Им приписывают следующие свойства:
Источник напряжения представляет собой активный элемент с двумя зажимами, напряжение на котором не зависит от тока, проходящего через источник

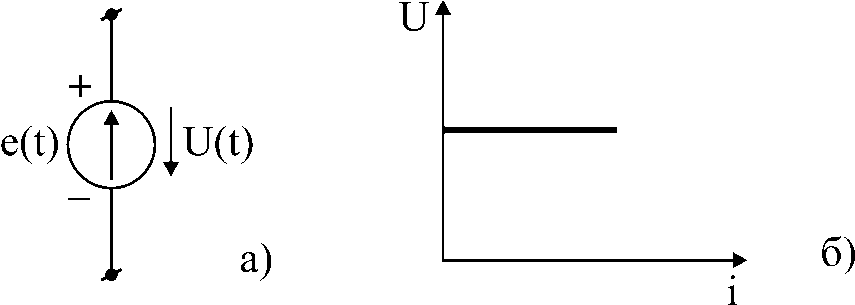

Идеальный источник напряжения и его вольтамперная характеристика(BAX).
Предполагается, что внутри идеального источника напряжения пассивные сопротивление, индуктивность и емкость отсутствуют и, следовательно, прохождение тока не вызывает падения напряжения.
Упорядоченное перемещение положительных зарядов в источнике напряжения от меньшего потенциала к большему возможно за счет работа сторонних сил, которые присущи источнику.
Величина работы, производимой данными сторонними силами по перемещению единицы положительного заряда от отрицательного полюса источника напряжения к положительному по полюсу, называется электродвижущей силой (э.д.с.) источника и обозначается e(t).
На рис.(а) указано направление напряжения на зажимах идеального источника, которое всегда равно э.д.с. источника по величине и противоположно ей по направлению.
Идеальный источник напряжения называют еще источником бесконечной мощности. Это - теоретическое понятие. Величина тока в пассивной цепи зависит от параметров этой цепи и e(t). Если зажимы идеального источника напряжения замкнуть накоротко, то ток цепи должен быть теоретически равен бесконечности. В действительности при замыкании зажимов источника ток имеет конечное значение, так как реальный источник обладает внутренним сопротивлением.
Обычно внутренние параметры источника конечной мощности незначительны по сравнению с параметрами внешней цепи и в не которых случаях (по условию задачи) могут вообще не учитываться. Внутреннее сопротивление источника э.д.с.(r0) на схемах замещения изображается последовательно соединенным с самим источником.

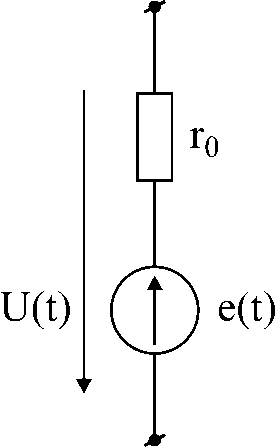

. Источник напряжения конечной мощности.
Источник тока представляет собой активный элемент, ток которого не зависит от напряжения на его зажимах.
Идеальный источник тока и его вольтамперная характеристика.
Предполагается, что внутренне сопротивление идеального источника тока равно бесконечности, и поэтому параметры внешней цепи, от которых зависит напряжение на зажимах источника тока, не влияют на ток источника.
При увеличении напряжения внешней цепи, присоединенной к источнику тока, напряжение на его зажимах, и следовательно, мощность возрастают. Поэтому идеальный источник тока теоретически так же рассматривается как источник бесконечной мощности.
Источник тока конечной мощности изображен на рис.5. g0 – внутренняя проводимость источника. Она характеризует внутренние параметры источника и ограничивает мощность, отдаваемую в цепь.
Источник тока конечной мощности.

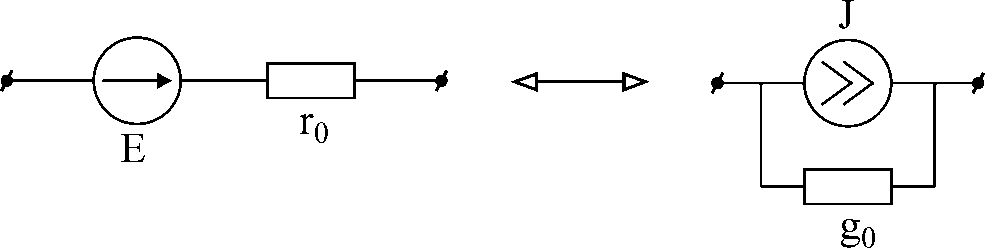

Преобразование осуществляется по схеме и формулам .
(1)
