3.1. Краткие теоретические сведения 15

Форма тока во вторичной обмотке трансформатора совпадает с формой тока вентиля. Ток в первичной обмотке имеет ту же форму, но без постоянной составляющей. Частота пульсаций в три раза выше частоты сети. Коэффициент пульсации

К_п = 0,25. (3.6)

Основным недостатком трехфазной схемы является наличие потока вы­нужденного намагничивания трансформатора, создаваемого протекающей че­рез вторичную обмотку некомпенсированной постоянной составляющей. Типовая мощность поэтому в 1,35 раза выше мощности, выделяемой в нагрузке:

(3.7)

Амплитуда пульсаций	R, Ом	В	В	мA	B	мA	B	мA	Вт	Вт
100	1000	220	381	126,7	256,1	256	535,25	85,33	65,56	88,51

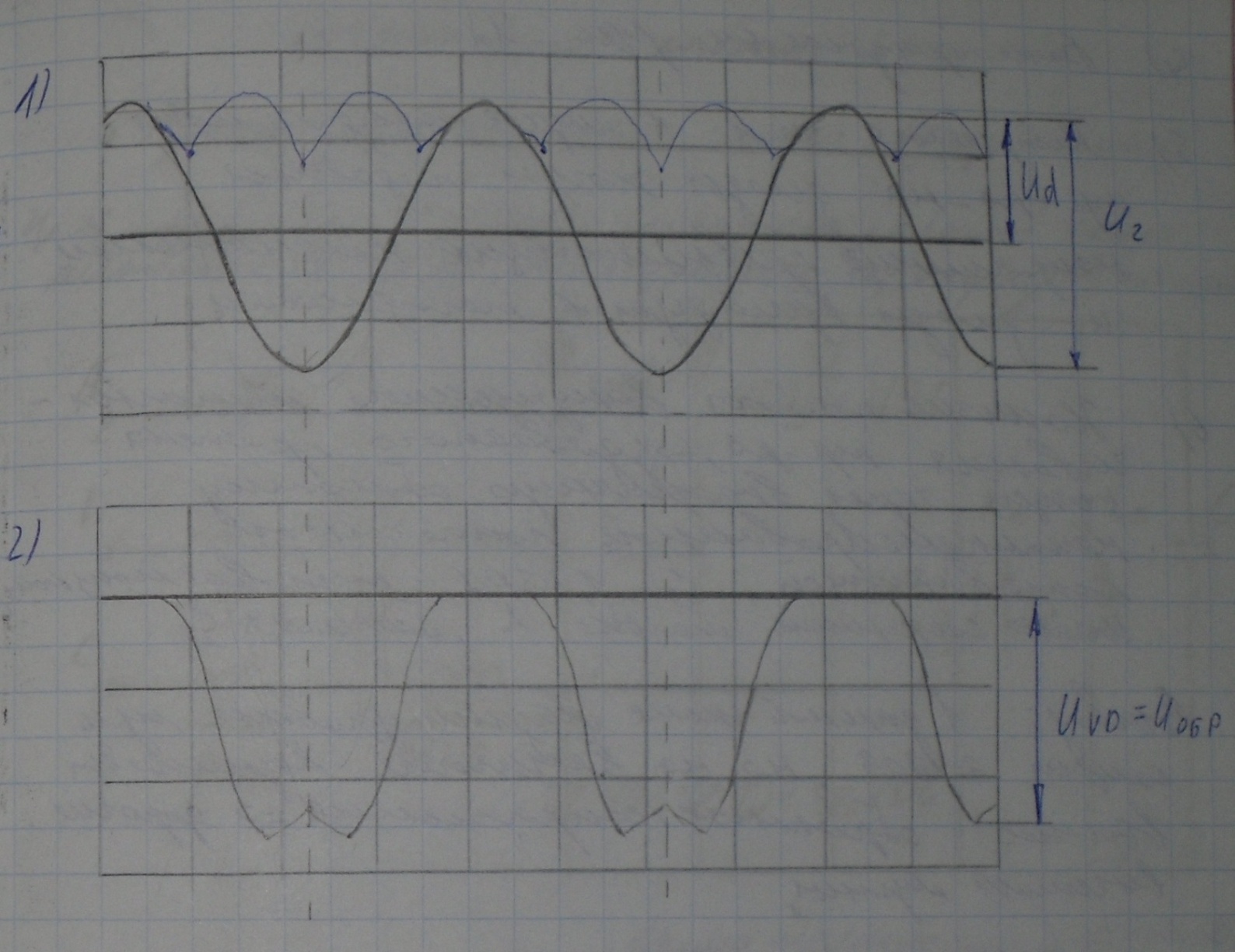

По осциллограмме видно, что: ≈250 В; ≈ 550 В.

=535,249

Ответы на контрольные вопросы :

1. ;

2. Звезда Υ,треугольник ∆, зигзаг Z.

3. При соединении ∆ = ,т.е. на вентиле может податься высокое и они выйдут из строя.

4. Волнообразная см.рис. .

5. Нет, нельзя ,т.к. в случае отсутствия трансформатора на диоды могут подаваться напряжения , повышающие номинальные и диоды придут в негодность.

6. Наличие потока вынужденного намагничивания трансформатора ,создаваемого протекающей через вторичную обмотку некомпенсированной постоянной составляющей – типовая мощность. Можно соединить только Y,большая .

Лабораторная работа 4

Трехфазная мостовая схема выпрямления

Цель работы: изучить принципы работы выпрямительных схем. Ис­следовать трехфазную мостовую схему выпрямления (схема Ларионова).

4.1. Краткие теоретические сведения

В трехфазной мостовой схеме (схеме А. Н. Ларионова) вторичные обмот­ки трансформатора могут быть соединены и «звездой», и «треугольником». В схеме используется шесть вентилей., которые выпрямляют положительные и отрицательные полуволны трехфазного напряжения. Схема трехфазного мосто­вого выпрямителя изображена на рис. 4.1.

Вентили в схеме объединены в две группы: анодную (VD1, VD3, VD5) и катодную (VD2, VD4 VD6). Все вентили работают попарно: один из

анодной группы и один из катодной. В анодной группе в данный момент времени ток проводит тот вентиль, анодное напряжение которого больше, а в катодной - тот, отрицательный потенциал которого больше. Смена пар венти­лей происходит через 1/6 периода. Временные диаграммы токов напряжений изображены на рис. 4.2.

Ток через нагрузку течет в одном направлении. Среднее значение вы­прямленного напряжения
