1-34. Запишите виды точечных дефектов и дайте их опр-ие.

К точечным дефектам относятся вакансии, собственные межузельные атомы и примесные атомы замещения и внедрения.

Вакансия (1) - это узел в кристаллической решетке, не занятый атомом.

Межузельный атом (2) – это собственный атом, втиснувшийся между атомами, которые расположены в узлах кристаллической решетки.

Примесные атомы замещения (3) могут находиться в любых узлах кристаллической решетки. Их миграция осущ-ся по вакансионному механизму.

Примесные атомы внедрения (4), имеют маленький атомный диаметр, размещаются в пустотах плотной упаковки. Мигрируют быстрее, чем атомы основного металла и примесные атомы замещения. Около каждого внедренного атома примеси всегда несколько соседних пустот, куда он может переместиться.

2-47. Объясните механизм образования вакансий по механизму Шоттки.

Атом поверхностного слоя, приобретая избыток энергии от соседей, испаряется из кристалла или, что еще легче, переходит в адсорбционный слой. В последнем случае не происходит полного разрыва всех межатомных связей. Через некоторое время на месте ушедшего атома поверхностного слоя переходит соседний атом из более глубокого слоя и т.д.

3. Объясните, что происходит с вакансиями при отжиге.

Если металл, пересыщенный вакансиями, нагреть, то благодаря сильному повышению подвижности вакансий весь их неравновесный избыток может исчезнуть в разного вида стоков. Такими стоками могут быть внешняя поверхность образца, границы зерен, дислокации, вакансионные кластеры. Процесс исчезновения дефектов из пересыщенного ими металла называют отжигом.

4-25. Дайте опр-ие кристаллического в-ва.

Кристаллическое в-во – в-во, которое имеет закономерное чередование частиц, из которых оно состоит

5-26. Дайте опр-ие кристаллической решетки.

Геометрический образ расположения частиц, из которых состоит в-во в пространстве, наз-ся кристаллической решеткой.

6-27. Дайте опр-ие кристаллической структуры.

Конкретное расположение конкретных частиц в пространстве наз-ся кристаллической структурой в-ва.

7-28. Назовите основные св-ва кристаллических тел и поясните, на чем они основаны.

Основными св-ми кристаллических тел являются: анизотропность, способность к самоограничению, однородность и дискретность.

Анизотропность - это способность проявлять разные св-ва в разных направлениях.

Однородность – это явление, когда во всем объеме обнаруживаются одинаковые св-ва.

Дискретность – это явление, когда обнаруживаются разные св-ва, где есть частица, где нет частицы или есть частица другого рода (NaCl). Все эти св-ва объясняются тем, что в кристаллических решетках в разных направлениях не одинаковы расстояния между атомами (ионами), следовательно, и взаимодействия их между собой в различных направлениях неодинаковы, а св-ва металлов опр-ся взаимодействием атомов (ионов).

8. Объясните, почему аморфные в-ва рассматривают как переохлажденные жидкости.

Так как все аморфные материалы имеют ближний порядок расположения атомов и структуру жидкого состояния (замороженной жидкости)

9. Перечислите основные св-ва кристаллических тел, связанные с их строением, и дайте их опр-ия.

1.Анизотропность, способность проявлять разные св-ва в разных направлениях.

2.Способность к самоогранению

3.Иднофазность и дискретность (прерывность). Однородным, наз-ют такое тело, которое во всем своём объёме обнаруживает одинаковые св-ва. В принципе однородность кристаллов устанавливается при изучение его св-в по параллельным направлениям.. Дискретность - разные св-ва, где есть частицы, где нет её или есть частица другого сорта.

10. Дайте опр-ие закона постоянства гранных углов.

Во всех кристаллах данного в-ва при одинаковых условиях углы между соответствующими гранями постоянны.

Формула Эйлера-Декарта: грани + вершины = ребра + 2

11. Что такое «ряд» в кристаллической решетке?

Ряд – это прямая линия (направление), на котором расположены материальные частицы.

12. Объясните, какую величину принимают за параметр ряда (или элементарную трансляцию).

Минимальное расстояние между одинаковыми точками в ряду наз-ют параметром ряда, периодом или элементарной трансляцией.

13. Объясните, что такое элементарная ячейка в-ва.

Элементарная ячейка – это элементарный объем транслируя, который в пространстве воспроизводит весь образ кристаллической решетки.

α,β,γ – элементарные углы;

а;b;с – элементарная трансляция.

14. Что наз-ют «метрикой» кристаллического в-ва?

Метрика – набор элементарных трансляций (а;b;с) и элементарных углов (α,β,γ).

15. Объясните, почему по «метрике» можно индефицировать в-во.

Потому что в природе нет одинаковых в-в.

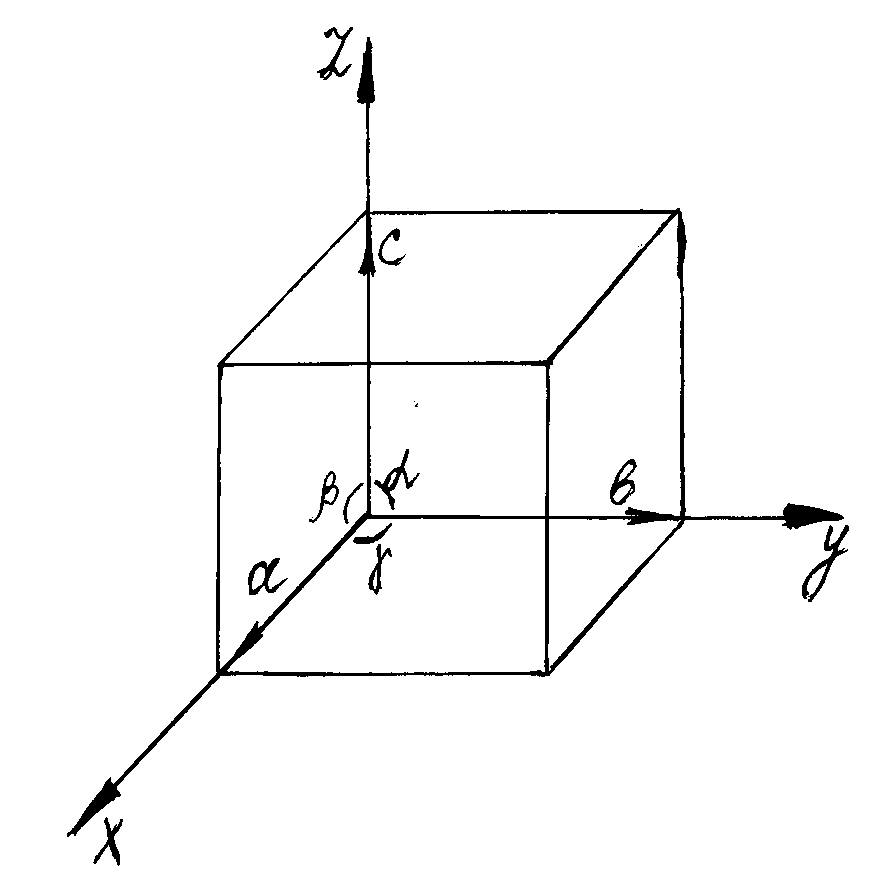

16. Зарисуйте элементарный параллелепипед и укажите стандартные обозначения осей координат, элементарных углов и элементарных трансляций.

Параллелепипед, построенный на трех элементарных трансляциях a,b,c называется элементарным параллелепипедом.

α,β,γ – углы, лежащие против осей соответственно X,Z,Y.

17. Дайте опр-ие символа узла.

Если один из узлов решетки выбрать за начало координат, то любой другой узел решетки опр-ся радиусом-вектором R=ma+nb+pc, где m, n, p – три числа, которые называют индексами данного узла. Совокупность чисел m, n, p, записанная в двойных квадратных скобках [[mnp]], наз-ся символом узла.

18. Дайте опр-ие символа плоскости, индекса плоскости.

Индексы плоскости (индексы Миллера) - это совокупность трех чисел, заключенных в круглые скобки, характеризующая ориентацию данной плоскости по отношению к кристаллографическим осям.

За символом плоскости принимают обратные отрезки, которая она отсекает на кристаллографических осях приведенная к отношению целых чисел.

19. Объясните, что такое структурно-эквивалентные плоскости, как записать их символы в кубической ячейки.

Это плоскости связанные элементами симметрии. Возьмем куб, проведем ось, при повороте куба по этой оси плоскости будут одинаковые. Любая из этих плоскостей указывается в фигурных скобках.

20. Поясните, какие плоскости входят в семейство структурно-эквивалентных плоскостей (как различаются их индексы) в кубической ячейке.

С одним набором индексов, которые могут меняться местами.

Например: (120) (021)

21. Дайте опр-ие символа направления, его записи.

За символ направления принимают координаты любой точки, находящейся на данном направлении, выходящем из начала координат, приведенные к отношению целых чисел и записанные в квадратные скобки. Символы структурно-эквивалентных направлений, т.е. направлений, связанных элементами симметрии, записывают в угловых скобках: <100>= [100],[010],[001].

22. Какие направления входят в семейство структурно-эквивалентных направлений (как различаются, их индексы для кубической ячейки).

Направления, имеющие одинаковый набор индексов, отличающихся расположением или знаками, наз. структурно-эквивалентными.

Среди непараллельных направлений в кристалле можно найти кристаллографически равноценные, неотличимые одни от других по расположению атомов. Это совокупность эквивалентных по структуре направлений, ее обозначают символом <uvw>. Например, направления [110],[110],[10-1] принадлежат совокупности ‹110›
