38. Волновые зубчатые передачи
Предназначены для передачи вращения с большим передаточным отношением (только в сторону понижения), а также в качестве тихоходных двигателей.
h - генератор волны.
Основные элементы передачи: В - жесткое колесо
1.Генератор волн. g - гибкое колесо
2.Гибкое зубчатое колесо.
3.Жесткое зубчатое колесо.

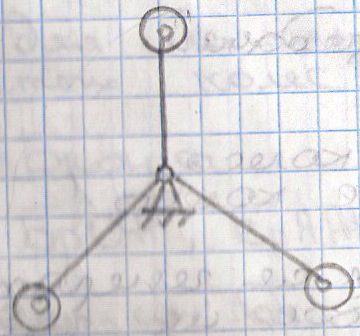

Длина окружности жесткого колеса > гибкого.Потому при повороте генератора волн на 360° гибкое колесо повернётся на небольшой угол, соответствующий разнице в длинах окружностей. На рис изображен двухволновой генератор. Для более равномерной деформации колеса используют трехволновые генераторы.
Такой генератор волн называют механическим. В передачах используют именно его. В двигателях используют электромагнитные, акустические, гидравлические или пневматические генераторы.

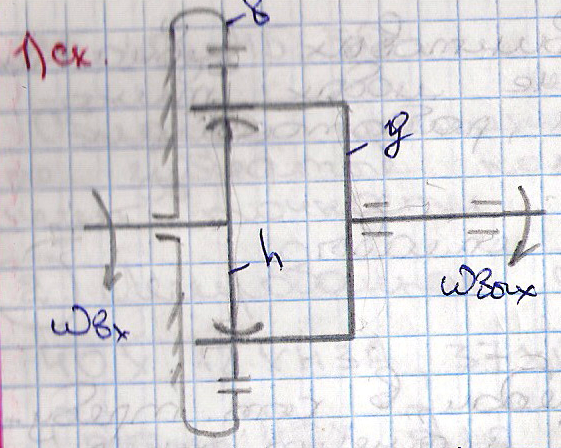

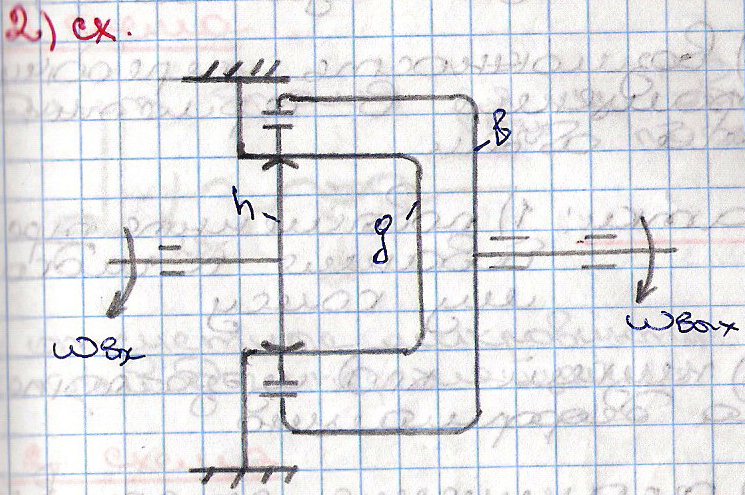

Передаточное отношение определяется по формуле:
-
(к
1 схеме) или
(к
2 схеме)
=
2,4,6… - для двухволнового генератора.
zв-zg = 3,6,9… - для трёхволн генератора.
U≥80!!!
Достоинства:
1.большое передаточное отношение ( в 1 ступ до 250,в двух до 50 тыс.)
2.небольшая масса и габариты.
3.высокая плавность работ (бесшумность).
4.возможность передачи вращения в герметичный объём.
Недостатки:
1.повышенные требования к гибкому колесу.
2.низкий кпд из-за потерь на деформацию.
3.ограничения скорости вращения генератора волн.
При расчете передачи вычисляют внутренний диаметр гибкого колеса из условия усталостной прочности, затем округляю его до ближайшего большего стандартного и назначают модуль.
39. Фрикционные передачи.
Предназначена для передачи движения за счет трения между ведущим и ведомым колесами.

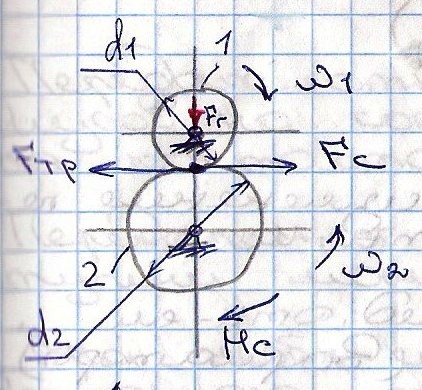

В наиболее распространенном варианте передача состоит из двух роликов: ведущего и ведомого, которые прижаты друг к другу радиальной силой.
Условие передачи движения:
Fтр>Fс Fтр=Frµ
Классификация
фрикционных передач:
По виду движения входного и выходного звена.
Оба звена совершают вращательное движение.
Одно из звеньев совершает поступательное движение.
Оба звена совершают поступательное движение.
2. По возможности изменения передаточного отношения.
а) С постоянным передаточным отношением.
б) С переменным (вариаторы).
3. По конструктивным признакам.
а) Без промежуточных тел.
б) С промежуточными телами.
4. По расположению осей.
а) С параллельными осями.
б) Без параллельных осей.
Расчет на точность.
При расчете на точность назначают допуски на диаметры колес, а затем в пределах полей допусков рассчитывают максимальное и минимальное передаточное отношение.
Достоинства:
Отсутствие мертвого хода.
Плавность и бесшумность работы.
Простая форма элементов.
Отсутствие поломок при перегрузках в результате проскальзывания.
Возможность плавного регулирования передаточного отношения.
Недостатки:
Необходимость в радиальном нагружении.
Большие габариты.
3, Непостоянность передаточного отношения и износ в результате проскальзывания
Кинематический расчет.
Передаточное отношение равно отношению радиусов, на которых расположена точка контакта. Передаточное отношение в одной ступени может быть до 7.
При необходимости изменения передаточного отношения используют вариаторы. Основные разновидности:

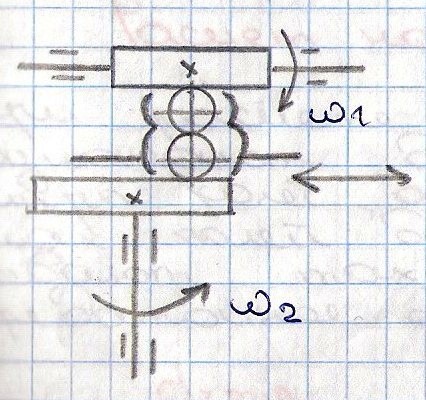

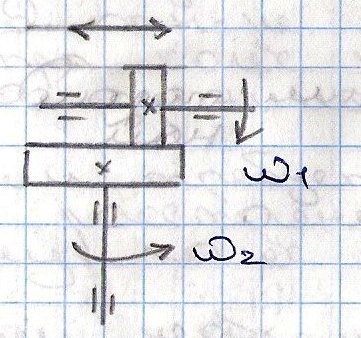

Лобовые. 2. С промежуточными телами.

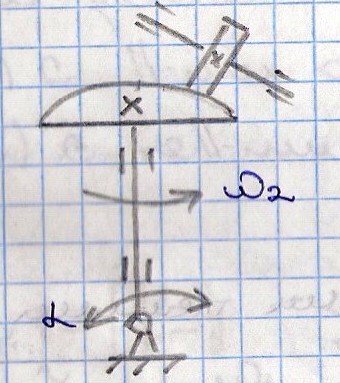

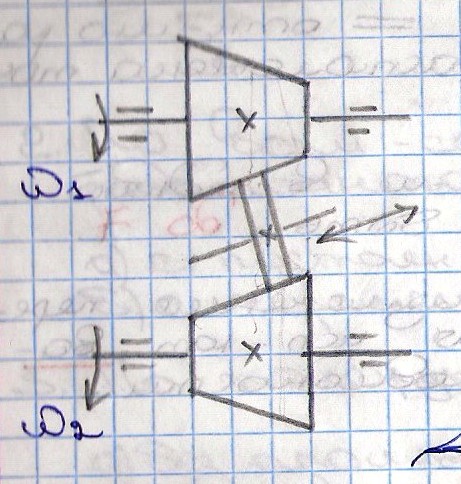

3. Грибовидный. 4. Конический вариатор.
5. Торовой.
С
иловой
расчет.
Выполняется исходя из условий контактной прочности. При это рассчитывают межосевое расстояние передачи и округляют его в большую сторону. Далее, зная передаточное отношение, подбирают диаметры колес и рассматривают силы прижима.
Если требуется уменьшить межосевое расстояние, то увеличивают ширину колес. А если необходима уменьшить силу прижима, то увеличивают межосевое расстояние.
.
