Преобразователи термоэлектрические с унифицированным токовым выходным сигналом (типа тхау (хромель-алюмель))
Эти термопреобразователи обеспечивают непрерывное преобразование температуры в унифицированный токовый сигнал и предназначены для работы в системах автоматического контроля и регулирования технологических процессов. Первичный преобразователь преобразует температуру в милливольты. Встроенный в головку датчика (рис. 5) измерительный преобразователь преобразует милливольты в унифицированный токовый выходной сигнал (0-5 мА или 4-20 мА), что дает возможность измерения без применения дополнительных нормирующих преобразователей. Этот преобразователь содержит компенсатор нелинейности сигнала первичного преобразователя и компенсатор температуры холодного спая [2].
Рис. 5. Преобразователь термоэлектрический с унифицированным токовым выходным сигналом (ТХАУ)
Измерительные (вторичные) приборы, применяемые в комплекте с термопарами для измерения температуры
Для измерения ТЭДС в комплектах термоэлектрических термометров применяют вторичные приборы: милливольтметры и потенциометры (той же градуировки, что и термопара). В современных условиях все чаще в качестве вторичных применяются цифровые измерительные приборы, позволяющие работать с любыми стандартными типами датчиков и сигналов.
Принцип потенциометрического метода измерения основан на уравновешивании (компенсации) измеряемой ТЭДС известной разностью потенциалов, образованной вспомогательным источником тока.
Принцип действия магнитоэлектрического милливольтметра
Милливольтметры – это магнитоэлектрические приборы. Их работа основана на взаимодействии проводника, по которому течет ток, и магнитного поля постоянного магнита. Магнитная система милливольтметра (рис. 6) состоит из подковообразного магнита, полюсных наконечников N, S и цилиндрического сердечника 1. В воздушном кольцевом зазоре между полюсными наконечниками и сердечником вращается катушка индуктивности, выполненная в виде рамки 2 намотанная медным (реже алюминиевым) проводом.

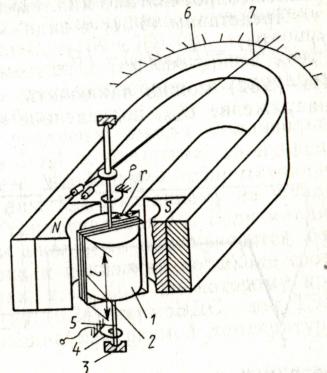

Рис. 6. Схема измерительного механизма
магнитоэлектрического милливольтметра
Чаще всего рамка крепится на кернах 5, которые опираются на подпятники 3 из агата или рубина. Момент, противодействующий вращению рамки, создается спиральными пружинами 4, которые одним концом крепятся к оси 5 и одновременно служат для подвода тока от термоэлектрического преобразователя к рамке. Магнитное поле, возникающее при протекании тока по виткам рамки взаимодействует с магнитным полем постоянного магнита. Это приводит к появлению магнитоэлектрического вращающего момента МЭ рамки. Этот момент, вращая рамку, и деформируя пружины 4, создает противодействующий момент Мφ. Поворот продолжается до равновесия моментов (МЭ = Мφ). Зависимость угла φ поворота рамки, а значит, и стрелки 7 пропорциональна току φ ≈ kI, где k =const, а следовательно и измеряемому напряжению.
Потенциометр
Принцип потенциометрического метода измерения основан на уравновешивании (компенсации) измеряемой ТЭДС известной разностью потенциалов. Компенсационный метод измерения ЭДС рассмотрим на упрощенной схеме потенциометра в комплекте с термопарой (на рис. 7). Ток I1 от источника питания Е, протекая по компенсационному контуру 1, создает падение напряжения UAD на участке AD. Ток I2 измерительного контура 2 создается ТЭДС термопары E (t, t0). Контуры 1 и 2 соединены так, что токи I1 и I2 направлены встречно, а на участке AD совпадают по направлению.

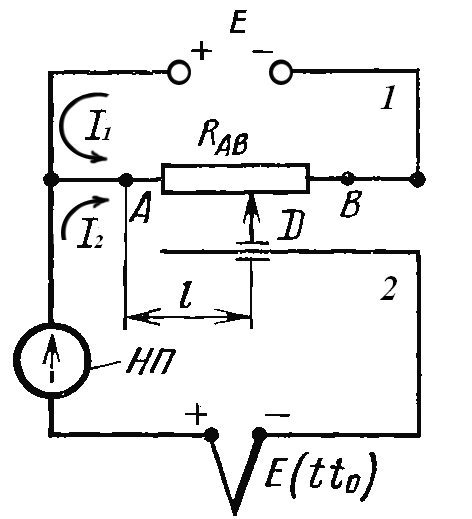

Рис 7. Схема потенциометра
Изменяя сопротивление реохорда, RAD перемещением подвижного контакта можно подобрать такое положение при котором падение напряжения на участке реохорда AD станет равным ТЭДС термопары - UAD = E (t, t0), то есть произойдет компенсация. Ток I2 в цепи контура 2 станет равен нулю, что можно наблюдать по нуль-прибору (НП). Учитывая, что UAD = I1 RAD получим:
E (t, t0) = I1 RAD
Следовательно, при постоянном токе I1 сопротивление участка AD есть мера измеряемой ТЭДС. А это означает, что перемещение движка реохорда l пропорционально измеряемой температуре t. Отсутствие тока I2 в контуре измерения 2 исключает необходимость учета значения сопротивления внешней цепи и влияние изменения сопротивления этой цепи от температуры окружающей среды.
