Методы и средства поверки манометров

Под поверкой понимается определение метрологическими организациями погрешностей средств измерений и установление пригодности их к дальнейшей эксплуатации. Поверка измерительных приборов может осуществляться двумя способами [2].

Первый способ заключается в измерении при помощи поверяемого прибора соответствующих физических величин, воспроизводимых их мерами. При этом меры должны иметь определенный разряд и класс точности. Значения мер выбираются равными значениям контролируемых отметок шкалы поверяемого прибора. Абсолютная погрешность прибора определяется как разность между его показанием и соответствующим этому показанию размером образцовой меры [2].

Второй способ состоит в сравнении показаний поверяемого и образцового приборов при подаче на их вход одних и тех же величин. Абсолютная погрешность прибора определяется как максимальное разность его показания от соответствующего показания образцового прибора.

При поверке важным является вопрос выбора оптимального соотношения между классами точности поверяемого и образцового средств измерений. Считается, что предел основной допускаемой приведенной относительной погрешности поверяемого прибора должен втрое – вчетверо превышать класс точности образцового прибора [2].

Содержание работы

  1. Изучить теоретическую часть работы.

  2. Произвести поверку технического манометр с трубчатой одновитковой пружиной по образцовому прибору.

Описание экспериментальной установки

При выполнении работы студентами производится поверка манометра (1-1) (рис. 12) с одновитковой трубчатой пружиной с пределами измерения 0-1,6 кгс/см² классом точности 1. Образцовым средством измерения является датчик давления (2-1), сигнал с которого передается на станцию сбора данных (ССД). Откуда полученная информация пересылается на персональный компьютер для визуализации значения давления.

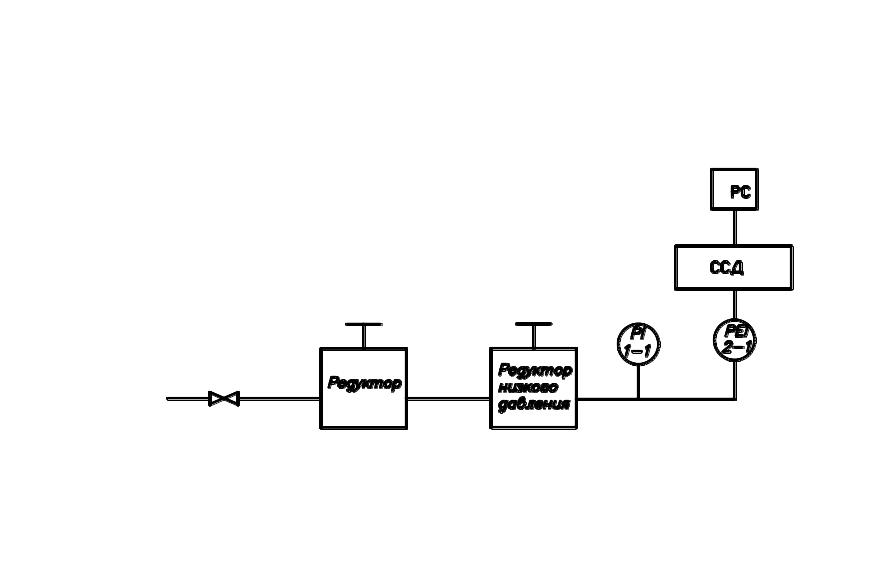

Рис. 12. Пневматический стенд для поверки манометров.

  1. Подать сжатый воздух к стенду для чего: а) включить вилку питающего шнура компрессора в розетку (220В); б) поднять вверх красную кнопку включения компрессора; в) открыть вентиль подачи воздуха.

  2. Плавно поворачивая маховичок редуктора низкого давления, установить давление, соответствующее первой поверяемой числовой отметке шкалы поверяемого прибора (1-1).

  3. Записать показания поверяемого прибора и датчика давления (2-1) в таблицу 1 результатов поверки.

  4. Повторить операции 2 и 3 для других поверяемых числовых значениях шкалы прибора.

  5. Выдержать поверяемый прибор (1-1) под давлением, равным верхнему пределу его измерений, в течении пяти минут.

  6. Продолжить поверку при обратном ходе на тех же числовых значениях шкалы поверяемого прибора, но при плавном понижении давления. Понижение давления достигается поворотом маховичка редуктора низкого давления против часовой стрелки.

  7. После проведения поверки выключить стенд в обратном порядке.

Обработка и оформление результатов поверки

Обработка и оформление результатов поверки производится в следующей последовательности.

  1. Определить основную абсолютную погрешность при прямом 1 и обратном 2 ходе стрелки прибора:

1=Р – Р1,

2=Р – Р2,

где Р – показания поверяемого прибора; Р1, Р2 – показания образцового прибора соответственно при прямом и обратном ходе.

  1. Найти вариацию показаний: V=| Р1 – Р2 |.

  2. Вычислить приведенную наибольшую погрешность:

,

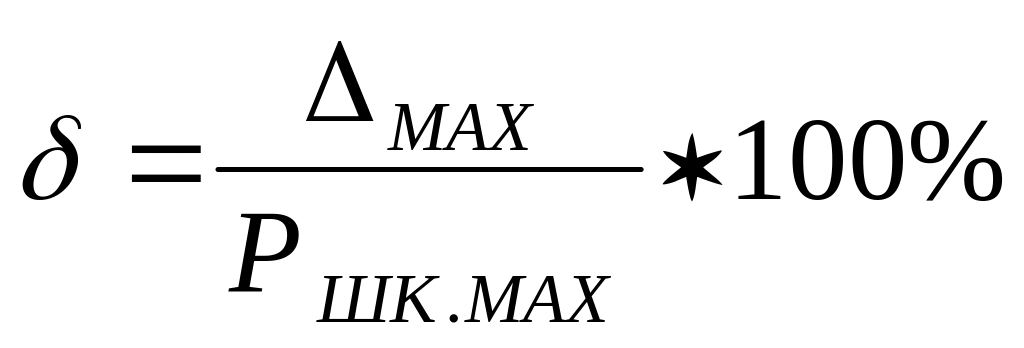

где MAX – наибольшая из абсолютных погрешностей, полученных экспериментально; РШК. MAX – верхний предел измерения поверяемого прибора.

  1. Рассчитать приведенную наибольшую вариацию:

,

где VMAX – наибольшая из вариаций, полученных экспериментально.

  1. Установить предел допускаемой основной абсолютной погрешности поверяемого прибора:

,

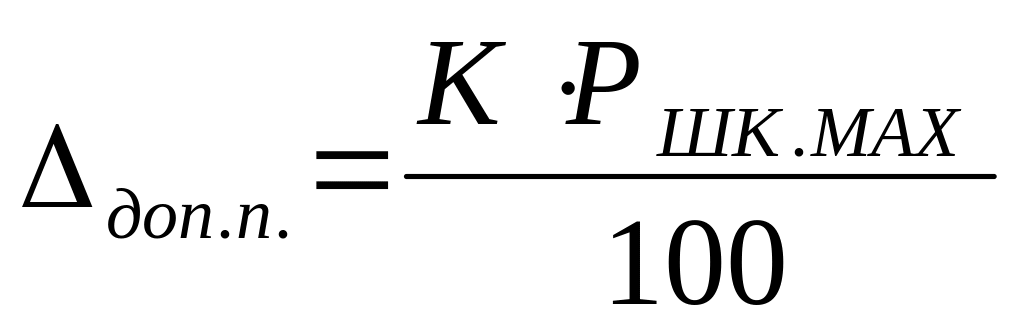

где К – класс точности поверяемого прибора.

  1. По результатам поверки и расчетов сделать вывод о соответствии поверяемого прибора классу точности, указанному на его шкале.

  2. Составить отчет по лабораторной работе, который включает дату выполнения, номер, название и цель работы, таблицу поверки с заключением о годности поверяемого прибора.

Таблица 1

Показания поверяемого прибора

Р, кгс/см2

Показания образцового прибора

Погрешности

поверяемого прибора

Прямой

ход

Обратный ход

Абсолютная

Вариация

V,

кгс/см2

Р1,

кПа

Р1,

кгс/см2

Р2,

кПа

Р2, кгс/см2

Прямой ход

1, кгс/см2

Обратный

ход

2, кгс/см2

Задается преподавателем

Вывод: Прибор (не)соответствует классу точности, указанному на его шкале, так как наибольшая приведенная основная погрешность прибора _____% и наибольшая приведенная основная вариация _____% (не)превышают класс точности поверяемого прибора _____.
