F1: Общая электротехника и электроника
F2: ВУЗ, Селиванова З.М., Чернышов Н.Г.
F3: Аттестационное тестирование по специальности 210201 «Проектирование и технология радиоэлектронных средств»
V1: Введение. Электрические и магнитные цепи. Основные определения
I: {{ 1 }} ; K=А
S: Чему равно внутреннее сопротивление идеального источника тока?
-: 0
-: недостаточно данных для ответа
-:1 Ом
+: бесконечности
I: {{ 2 }} ; K=А
S: Чему равно внутреннее сопротивление идеального источника напряжения?
+: 0
-: недостаточно данных для ответа
-: 1 Ом
-: бесконечности
I: {{ 3 }} ; K=А
S: В каких единицах измеряется индуктивность?
+: Генри
-: Ом
-: Фарада
-: Сименс
I: {{ 4 }} ; K=А
S: В каких единицах измеряется ёмкость ?
-: Генри
-: Ом
+: Фарада
-: Сименс
I: {{ 5 }} ; K=А
S: В каких единицах измеряется сопротивление ?
-: Генри
+: Ом
-: Фарада
-: Сименс
I: {{ 6 }} ; K=А
S: В каких единицах измеряется проводимость ?
-: Генри
-: Ом
-: Фарада
+: Сименс
I: {{ 7 }} ; K=В
S: Какой из проводов одинаковой длины из одного и того же материала, но разного диаметра, сильнее нагревается при одном и том же токе?
-: проводники при прохождения тока не нагреваются
-: оба провода нагреваются одинаково
-: сильнее нагревается провод с большим диаметром
+: сильнее нагревается провод с меньшим диаметром
I: {{ 8 }} ; K=В
S: Как называется режим работы электроустановки, на который она рассчитана заводом - изготовителем?
-: режим холостого хода
+: номинальный режим
-: режим короткого замыкания
-: недостаточно данных для ответа
I: {{ 9 }} ; K=А
S: Что такое узел электрической цепи?
-: всегда точка с наименьшим потенциалом
-: всегда точка с наивысшим потенциалом
+: точка соединения трёх и более ветвей
-: всегда точка с нулевым потенциалом
I: {{ 10 }} ; K=А
S: Что такое ветвь электрической цепи?
-: участок только с параллельным включением элементов
-: участок с более чем одним током
-: участок с параллельным и последовательным включением элементов
+: участок только с последовательным включением элементов
I: {{ 11 }} ; K=А
S: Что такое контур электрической цепи?
+: замкнутый путь прохождения электрического тока
-: участок цепи от узла до узла
-: участок цепи с ненулевым током
-: участок цепи с нулевым сопротивлением
I: {{ 12 }} ; K=А
S: Какой способ соединения источников напряжения позволяет увеличить напряжение?
-: этого сделать нельзя
+: последовательное соединение
-: параллельное соединение
-: параллельное и последовательное
I: {{ 13 }} ; K=В
S: Два источника имеют одинаковые ЭДС, но различные внутренние сопротивления. Какой из источников имеет больший КПД?
+: с меньшим сопротивлением
-: с большим сопротивлением
-: оба одинаковый
-: недостаточно данных для ответа
I: {{ 14 }} ; K=А
S: Генри – это стандартная единица
-: фазы
-: яркости видимого света
-: громкости звука
-: сопротивления
+: ни одного из вышеупомянутых пунктов
F1: Общая электротехника и электроника
F2: ВУЗ, Селиванова З.М., Чернышов Н.Г.
F3: Аттестационное тестирование по специальности 210201 «Проектирование и технология радиоэлектронных средств»
V1: Топологические параметры и методы расчета электрических цепей.
I: {{ 1 }} ; K=А
S: Как изменится напряжение на входных зажимах электрической цепи постоянного тока с активным элементом, если параллельно ему включить еще один элемент?
+: не изменится
-: уменьшится
-: увеличится
-: недостаточно данных для ответа
I: {{ 2 }} ; K=В
S: Определите эквивалентное сопротивление электрической цепи постоянного тока, если сопротивления соединены параллельно и равны R1 = 30 Ом; R2 = 30 Ом; R3= 30 Ом.
-: 30 Ом
-: 90 Ом
+: 10 Ом
-: 15 Ом
I: {{ 3 }} ; K=В
S: Определите эквивалентное сопротивление электрической цепи постоянного тока, если сопротивления соединены последовательно и равны R1 = 30 Ом; R2 = 30 Ом; R3= 30 Ом.
-: 30 Ом
+: 90 Ом
-: 10 Ом
-: 15 Ом
I: {{ 4 }} ; K=В
S: В электрической цепи постоянного тока с параллельным соединением двух резистивных элементов с сопротивлениями R1 = 24 Ом, R2 = 24 Ом, напряжение на входе схемы U = 120 В. Определить общий ток I (ток до разветвления).
-: 0,5А
+: 10А
-: 2,5А
-: 120А
I: {{ 5 }} ; K=А
S: Два резистора с разным сопротивлением подключены к источнику постоянного напряжения последовательно. Какая из приведенных характеристик будет справедливой для данной цепи?
-: через резисторы будет протекать два разных тока
-: резисторы будут рассеивать одинаковую мощность
-: на резисторах будет одинаковое падение напряжения
+: через резисторы будет протекать один ток
I: {{ 6 }} ; K=А
S: Два резистора с одинаковым сопротивлением подключены к источнику постоянного напряжения последовательно. Какая из приведенных характеристик будет справедливой для данной цепи?
-: через резисторы будет протекать два разных тока
+: резисторы будут рассеивать одинаковую мощность
-: на резисторах будет разное падение напряжения
-: резисторы будут рассеивать разную мощность
I: {{ 7 }} ; K=А
S: Два резистора с разным сопротивлением подключены к источнику постоянного напряжения параллельно. Какая из приведенных характеристик будет справедливой для данной цепи?
+: через резисторы будет протекать два разных тока
-: резисторы будут рассеивать одинаковую мощность
-: на резисторах будет различное падение напряжения
-: через резисторы будет протекать одинаковый ток
I: {{ 8 }} ; K=А
S: Два резистора с одинаковым сопротивлением подключены к источнику постоянного напряжения параллельно. Какая из приведенных характеристик будет справедливой для данной цепи?
-: через резисторы будет протекать два разных тока
+: резисторы будут рассеивать одинаковую мощность
-: на резисторах будет различное падение напряжения
-: резисторы будут рассеивать разную мощность
I: {{ 9 }} ; K=А

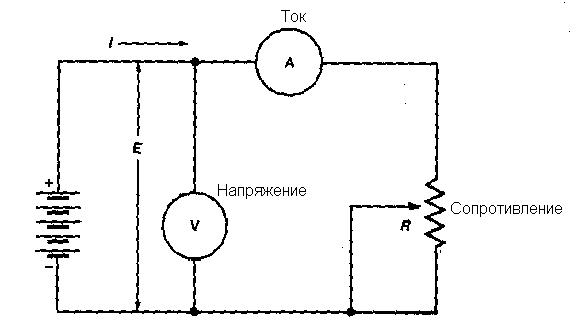

S: Предположим, что в цепи постоянного тока сопротивление в омах обозначается через R, ток в амперах обозначается через I и напряжение в вольтах обозначается через Е. Какие из последующих уравнений несправедливы в отношении закона Ома
-: I=E/R
-: R=E/I
-: E=IR
+: E=I/R
-: все вышеупомянутые уравнения справедливы в отношении закона Ома
I: {{ 10 }} ; K=В
S: Определить сопротивление ламп накаливания при указанных на них мощностях P1= 100 Вт. Р2= 200 Вт и напряжении U= 220 В.
+: R1 = 484 Ом; R2= 242 Ом
-: R 1= 684 Ом ; R 2= 324 Ом
-: R 1= 484 Ом ; R 2= 324 Ом
-: R 1= 634 Ом ; R2= 242 Ом
I: {{ 11 }} ; K=В
S: Пять резисторов, с номиналом в 50 Ом каждый, соединены в параллельную цепь. К цепи подключена 10-вольтовая батарея. Какой ток пойдет с батареи?
-: 40 мА
-: 200 мА
+: 1 А
-: 5 А
-: 25 А
I: {{ 12 }} ; K=В
S: Предположим, пять резисторов с сопротивлением по 47 Ом соединены в параллельную цепь. Каково общее сопротивление цепи?
-: необходимо больше информации для ответа на этот вопрос
-: 4,7 Ом
+: 9,4 Ом
-: 47 Ом
-: 235 Ом
I: {{ 13 }} ; K=А
SUKA: Предположим, резисторы с сопротивление по 47 Ом соединены в последовательную цепь. Каково общее сопротивление цепи?
-: необходимо больше информации для ответа на этот вопрос
-: 4,7 Ом
-: 9,4 Ом
-: 47 Ом
+: 235 Ом
I: {{ 14 }} ; K=В
S: Предположим, что напряжение, приложенное к резистору, равно 18 В. Какой ток пройдет через амперметр?
-: 0,18 А
-: 1,8 А
-: 18 А
-: 180 А
+: невозможно определить без дополнительной информации
I: {{ 15 }} ; K=В
S: Предположим, что R=120 Ом, а ток I=100 мА. Каково напряжение батареи?
-: 12000 В
-: 1200 В
-: 220 В
+: 12 В
-: невозможно определить без дополнительной информации
I: {{ 16 }} ; K=В
S: Предположим, батарея обеспечивает напряжение Е=6 В постоянного тока, а ток I=2 А. Каково будет сопротивление R?
+: 3 Ом
-: 12 Ом
-: 1/3 Ом
-: 8 Ом
-: невозможно определить без дополнительной информации
I: {{ 17 }} ; K=В
S: Каково сопротивление постоянного тока между клеммами последовательно-параллельной цепи, показанной на рисунке?
-: 10 Ом
+: 20 Ом
-: 30 Ом
-: 60 Ом
I: {{ 18 }} ; K=В
S: Предположим, питающая батарея в 6 В подсоединена к выходным клеммам последовательно параллельной резистивной схемы, показанной на рисунке. Каков ток, проходящий через резистор R в 10 Ом слева сверху?
-: 0,06 А
+: 0,1 А
-: 0,6 А
-: 1 А
I: {{ 19 }} ; K=В
S: : Предположим, питающая батарея в 12 В подсоединена клеммам последовательно-параллельной резистивной схемы, показанной на рисунке. каково напряжение, приложенное к резистору R в 20 Ом в центре?
-: 2 В
-: 3 В
+: 4 В
-: 5 В
I: {{ 20 }} ; K=В
S: Предположим, питающая батарея в 24В подсоединена к выходным клеммам последовательно-параллельной резистивной схемы, показанной на рисунке. Какова мощность рассеиваемая R в 30 Ом, находящимся справа внизу?
-: 12 Вт
-: 7,5 Вт
-: 6 Вт
+: 4,8 Вт
I: {{ 21 }} ; K=В

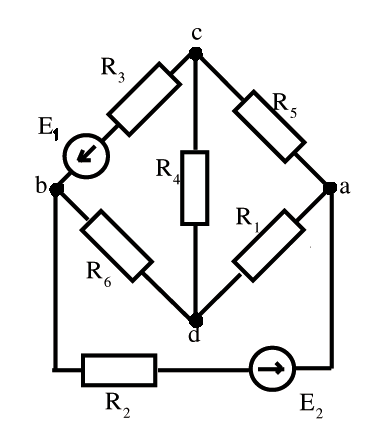

S: Сколько и каких уравнений необходимо составить для данной цепи для определения контурных токов?
-: четыре по второму закону Кирхгоффа
-: два по второму закону Кирхгоффа
+: три по второму закону Кирхгоффа
-: три по второму закону Кирхгоффа и три по первому
I: {{ 22 }} ; K=В
S: Сколько и каких уравнений необходимо составить для данной цепи для определения токов методом непосредственного применения законов Кирхгоффа?
-: четыре по второму закону Кирхгоффа
-: два по второму закону Кирхгоффа
-: три по второму закону Кирхгоффа и два по первому
+: три по второму закону Кирхгоффа и три по первому
