Вопрос № 49 Оборудование для газопламенной обработки

Газопламенная обработка металлов - это ряд технологических процессов, связанных с обработкой металлов высокотемпературным газовым пламенем.

Кроме сварки и резки газовое пламя используется для наплавки, пайки, металлизации, поверхностной закалки, нагрева для последующей сварки другими способами или термической правки и т.д. Оборудование для газопламенной обработки

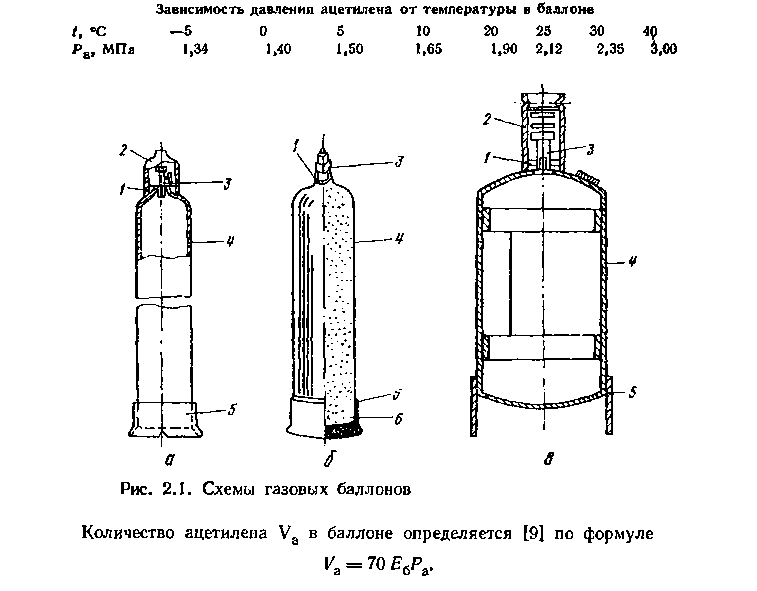

БАЛЛОНЫ Баллоны для газопламенной обработки представляют собой металлический сосуд, предназначенный для хранения и перевозки сжатых, сжиженных и жидких газов Кислородный баллон (рис. 2.1, а) представляет собой корпус 4 из цельнотянутой трубы, имеющей выпуклое днище, на которое напрессовывается башмак 5. Вверху баллон сужается в горловину, Ъ которую ввертывается вентиль 3 и насаживается кольцо I с наружной резьбой, служащее для насорачивания предохранительного колпака 2. Вентиль для кислородного баллона ВК-74 изготавливается из латуни, так как сталь сильно корродирует в кислороде и, кроме того, при прохождении инородных частиц (окалины, песка и т. п.) с кислородом под высоким давлением через стал г. пой вентиль может возникнуть искра. Количество кислорода в баллоне Ун определяется [91 как произведение объема Е6 последнего на давления в нем:

2.2. Редукторы

Редукторы предназначены для понижения давления газа, поступающего из баллона или распределительного газопровода, и автоматического поддержания заданного рабочего давления. Наибольшее распространение получили редукторы обратного действия, в которых газ редуцирования направлен на клапан, стремясь его закрыть. Такие редукторы стабильны и надежны в работе, компактны и просты в обращении.

Одноступенчатый редуктор с механическим заданием рабочего давления (рис.2.3, а) состоит из редуцирующего клапана 2 С пружиной 1, седла 3, передаточного элемента — толкателя 4, мембраны 5, задающей пружины 6 и регулирующего винта 7 119; 51]

При нарушении режима работы редуктора нарушается баланс прихода и расхода газа в рабочей камере и, следовательно, изменяется давление в ней. В результате действия системы регулирования рабочее давление восстанавливается до заданного. Так, при уменьшении расхода газа или увеличении его входного давления в рабочую камеру поступает газа больше, чем выходит из редуктора, вследствие чего давление газа - в камере увеличивается. .Избыток рабочего давления по сравнению с первоначальным, действуя на мембрану, отжимает ее вниз, в результате чего толкатель перемещается вниз и зазор между редуцирующим клапаном и седлом уменьшается. Это приводит к уменьшению притока газа в рабочую камеру и восстановлению давления в ней до первоначального. При увеличении расхода газа или уменьшении его давления на входе в редуктор происходит обратное явление — понижение давления в рабочей камере, перемещение мембраны вверх и увеличение зазора между клапаном и седлом. В результате давление в камере восстанавливается до первоначального значения. Таким образом, при нарушении режима работы редуктора система автоматического регулирования обеспечивает постоянство рабочего давления. Давление газа на входе редуктора и в рабочей камере измеряется манометрами.
