29.Инвертор

Самый простой ЛЭ - это инвертор (логический элемент НЕ, «inverter»). И-р выполняет простейшую лог ф-ию – инвертир-ие, т.е. измен уровня вх с-ла на противопол. Инвертор имеет всего 1 вхи 1вых. Вых и-ра мб типа 2С или типа ОК.

Для и-ов с вых ОК т.е. с повыш выхтоком, или с повыш выходным U необход подключ-е выхнагрузочного рез-ра, номин порядка 13 сотен Ом - единиц кОм. 2 основ области примен и-ов - это измен полярности с-ла и измен полярности фронта сигнала. Т.е. из положит вх с-ла и-р делает отрица вых с-ал и наоборот, а из положит фронта вх с-ла - отриц фронт вых с-ла и наоборот. Еще 1 важное примен и-ра - буферирование с-ла (с и-ей), те увелич нагруз спос-ти с-ла. Это бывает нужно в том случае, когда к-то с-ал надо подать на много вх-ов, а вых ток ист-ка с-ла недостаточен.

И-ры также применяются в тех случаях, к необх получить задержку с-ла, правда, незначит (от 5 до 100 нс). Для получ такой задержки послед-но вкл нужное кол-во и-ов. И-я с-ла примен и внутри более сложных ЛЭ, а также внутри цифровых МС, выполн сложные ф-ии.

27. Параметры логических элементов Статические пар-ры:Вх порог. Ур-ни напряж-напряжения при котором происх переключ цифр МС

U⁰_{пор max}-max напр низк ур-ня; U⁰_{пор min}-min значение пор напряж для выс ур-ня

U⁰_вхи U¹_вх-напр низк и вы сур-ней вх напр-ий.Для них уст-ся соотв-но U⁰_{вх max}и U¹_{вх min.}

U⁰_{вых max}и U¹_{вых min}-напр низк и выс ур-ей, эти напр-ия соотв-но >U⁰_вых, <U¹_вых,Эти вел-ны зад-ют интер-лы напр-ий в котор м. измен значен лог0 и лог1 на вых сх

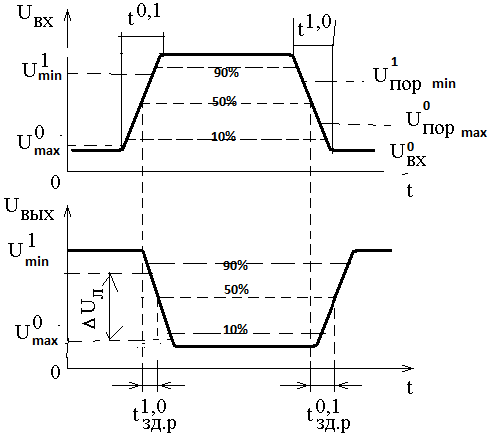

Дельта U_л-лог перепад м/у предельн ур-ми лог 0 и лог1 на вых сх. Дельта U_л= U¹_{вых min-}U⁰_{вых max.} Также рассм лог пеерпад для входной цепи Дельта U_л= U¹_{вх min-}U⁰_{вх max}. Для вх цепи это хар-ет зону переключ-ий, в кот изме-ие вх напр м. привести к перекл цифр МС.Статич. помехоуст.-вел-на напряж кот м.б подано на вх эл-та от-но ур-ня лог 0 U⁰_пом и лог1 U¹_{пом, кот не вызыв} ложного срабат МС. U⁰_пом=U⁰_{пор max-}U⁰_{вх max};U¹_пом=U¹_{пор max-}U¹_{вх max.} Вх токи I⁰_вх, I¹_вх и вых-е I⁰_вых, I¹_вых при низк и вы сур-не напряж соотв-ноU_пит-напр ист-ка пит. Необход для обеспеч реж-ма разл мс. В зад реж оно мб + и –.Р_п-мощность потребл цифр МС от ист пит. К_раз -коэф разветвления и он определ max допуст ч-ло входов кот мб подкл к вых МС(нагр-ая сп-ть). К_об-коэф объедин-ч-ло вх-ов мсНабор лог функ.-кол-во лог эл-ов в 1 корпусе.Динамические параметры:t₀₁,t₁₀-длит-ть фронта и дл-ть среза(полож лог) и опр-ся- интер-л времени в течение которого напряж на вх(вых) изменится от уровня 0,1 до ур-ня 0,9 ампл. Сигнала. T¹⁰_з.р.,t⁰¹_з.р-дл-ть задержек распрост-я с-ла при вкл/выкл МС-интервал вермени м/у фронтами вх и вых с-ла, измерен. На уровне 0,5 амплит.Задержка распр. С-ла опр. Max допустим ч-ту кот м. подать на вх МС и этот пар-р опр-ет ч-ту перключений МС t_р= (t⁰¹_з.р+ t¹⁰_з.р)/2

32.Исключающее или

Под функцией Искл ИЛИ понимается сл: 1 на вых появл тогда, к только на 1 вх присут 1. Если 1иц на вх-ах 2 или >, или если на всех вх 0, то на вых будет 0. Все вх эл-ов Искл ИЛИ равноправны, однако ни 1 из вх не м. заблок другие вх, установив вы с-ал в уровень 1 или 0. Исключающее или-не

С т.з матем, элемент Искл ИЛИ выполн опер-ию так назыв суммир по mod2. Поэтому их также принято называть сумматорами по mod2. Основное применение эл-ов Искл ИЛИ сост в срав-нии 2вх с-ов. Т.е., к на вх прих 2 1цы или 2 0(с-лы совпад), на вых формир 0.Также э-нт м. примен в смешивании 2х с-ов

Но при проектир необх. Учитыв, что задержка выполн ф-ии у Эл-та искл или примерно в 1,5 раза >, чем у прост.ЛЭ И, И-НЕ, ИЛИ, ИЛИ-НЕ.Также необх предусм ситуацию, чтобы коды измен бы одновремен, для этого необх также ввод. синхрониз стробирующ имп-ом.
