19.Таймеры(опр,классификация)

Т-устройства,предназн. для получ точных интервалов времени(от мксек,часов,лет)или последоват-ти импульсов со стабильными частотами.

Классификация:однотактные,многотактные,кот в свою очередь подразд-ся на программируемые и специализир-ые

Однотактные Т примен-ся для формиров импульсов длител-тью от 1мксек до часа.

Многотактные Т исп-ся в аппаратуре для получ сигналов сверхнизкой ч-ты или последов-ти импульсов с продолж-тью до неск-х суток,либо лет. М.т быв программируемые и в них формир-ый временной интервал задается программно путем установки соотв-х перемычек на выходах счетчика и в зав-ти от вида соединения выводов счетчика многотактный таймер умнож пост-ю времени n-раз,где n-диапазон программир. или коэфф умнож счетчика.В специализированных однозначно задается коэфф умнож счетчика n.

17.Мультивибратор (схема,временная диаграмма работы,формулы).

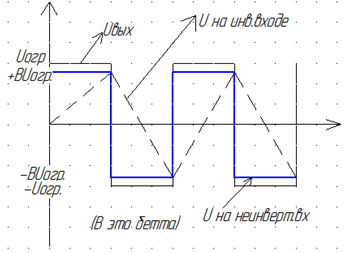

Если уровни огранич.+Uогр. и –Uогр одинаковы и = по модулю,то коэфф , то полупериод колеб. будет нах-ся как время переразряда конденсатора С под возд-ем Uогр от уровня+ до ур-ня –

, T=2C ,и он не будет зависеть от Uогр,кот опр-ся Uпит и поэтому ч-та,формируемых импульсов не зависит от Uпит.

20.Структурные схемы однотактного и многотактного таймера(схемы,принцип работы)

принцип работы однт:схема состоит из внутр резистивного дел-ля U на сопротив-х Rg,компоратора DA(устройство для сравнения аналоговых сигналов),RS-триггера и2х переключ-лей SW1иSW2.Исход. сост. ключ SW1замкнут,U на Ct уменьш-ся до 0 и на вых таймера устанав-ся низкий ур-нь Uвых 0.1В,при подаче запускающего импульса на вход запуск. RS-тр. формирует сигнал,размыкающий переключатель SW1 и на вых таймера устан-ся высок. ур-нь Uвых.Если Rвх компоратора ,то Ct будет заряжаться ч/з Rt по экспотенциальному з-ну с постоянной времени ,стремясь к своему max знач,кот опр-ся Uпит,но как только U на Ct достигнет знач Uопорное,кот формируется внутр-м резистивным делителем на Rt, компоратор DA изм-ет свое сост-е,тем самым переключая RSтриггер в исх-е нулевое сост.Для прерывания таймера вне зав-ти от завершения временного цикла в структуру введен переключ SW2,кот предн-н для сброса этой микросхемы.

Многоткт:при подаче на вход запускающ.импульса включ-ся внутр-ий мультивибратор на однотактном таймере,генерирующ импульсы подключ к вх таймера N-разрядный счетчик ,формирует на своих n-выводах временные интервалы от Tимп. Счетчик допускает объединение выводов,тогда длител-ть формируемого интервала будет опр-ся суммой длител-тей импульсов на объединенных выводах;выполнение заданной прогр можно прервать подав импульс на вывод сброса.

21 Одновибратор на однотактном таймере кр1006ви1

Одновибратор-это ФЭУ формиров-я одиночного управляемого сигнала с произвольными временными характер-ми,устанавливаемыми внешней RCцепью

При полож-м вх напряжении ,большем чем Uп/3,RS-триг таймера удерживает внутренний транзистор VT1 в режиме насыщ и U на времязадающем конденс Ct=0.Поэтому вых напряж В.При подаче на триггерный вход(2)напряж <Uп/3 компаратор DA1 в таймере переключ-т RSтриг.,VT1 закр-ся и напряж на Ct экспотенциально нарастает,стремясь к своему max знач-ю,опред-му Uп,и на вых (3)устанав-ся .Скорость нарастания опр-ся постоян времени цепи .Как только напряж на емкости достигнет знач Uc(t)=2Uп/3,RSтриг в таймере перекл-ся в исх сост,VT1 войдет в режим насыщ,разряжая Ct,и напряж на вых(3) снова станет близким к 0 В. Низкий ур-нь вых напряж сохр-ся до тех пор,пока на вход (2)не поступит новый импульс,изменяющий напряж на вх(2) от Uп до величины<Uп/3.Одновибратор запуск-ся срезом полож-го импульса амплитудой=Uп.

Время задержки: .
