В отличие от телеуправления передача телесигнала в систе­мах с частотным разделением каналов связи осуществляется сразу же, как только распределитель окажется в позиции, выход которой связан с оптронной парой, контролирующей положение объ­екта. Время переключения распределителя от заданной позиции до позиции, связанной с соответствующим фотодиодом, опреде­ляет время Т1.

Последовательность передачи

Переданная информация ТС:

- сначала запоминается;

- потом проверяется синхронность переключения распределителей на КП и ДП;

- в 63-й позиции распределителя происходит гашение всех горящих тиратронов на щите;

- затем выдается команда на считывание информации, записанной на запоминающих элемен­тах;

- потом воспроизведение ее на щите.

Моментом срабатывания уси­лителей считывания УСЧ можно считать момент переключения датчика времени ДВ из 6-й позиции в 7-ю. Начало переключений ДВ примерно совпадает с началом прихода фазирующего импуль­са, а время отсчета 7-ми импульсов можно вычислить, зная, что генератор датчика времени переключается с частотой, немного большей частоты тактовых импульсов.

ТДВ = 1/ (fДВ, ·6 ·10 3мс );

Таким образом, время Т3 - полное время передачи телесигнала равно:

Т3 = Т1 +Т2 + ТДВ, где

Т1 - время переключения распределителя от заданной позиции до позиции, связанной с соответствующим фотодиодом;

Т2 - времени с момента передачи информации до прихода фазирующего импульса;

ТДВ – время переключения датчика времени.

Ненормальному состоянию объекта соответствует длинный импульс tди или длинная пауза tдn, а

нормальному состоянию объ­екта короткие - tки,tкn. Длительность их опреде-ляется, как указано выше.

Условие задачи

В момент, когда распределитель передающего устройства телесигнализации ТС КП системы «Лисна -Ч» переключался в позицию n = 10, отключился объект контролирующийся паузой в m = 30 позиции распределителя.

На данном КП в ненормальном состоянии находятся также объекты, контроль за состоянием которых осуществляется в позициях распределителя Ри = 20 и 40 при импульсах и Рп = 5 при паузе. Частота тактовых импульсов fти = 25 Гц и частота датчика времени fдв, = 35 Гц.

Исходные данные указаны в табл. 1.

Исходные данные

Таблица 1.

№п/п

Наименование

Численные значения

1

Позиция распределителя, п

10

2

Вид сигнала и позиция распределителя m, на которой контролиру­ется состояние отклю­чившегося объекта

Пауза, в = 30 позиции

3

Позиции распредели­теля Ри, которым оответствует ненормаль­ное состояние объек­тов, контролиру-ющих­ся в группе импульсов

20,40

4

Позиции распредели­теля Рп, которым оответствует ненормаль­ное состояние объек­тов, контролиру-ющих­ся в группе пауз

5

5

Частота тактовых им­пульсов fти ,Гц

25

6

Частота датчика времени fдв, Гц

35

Следует выполнить:

Посчитайте время:

T1 - от момента отключения объекта до момента передачи сообщения об этом;

Т3 - от момента отключения объекта до момента выдачи принятой информации на световое отображение на щите диспетчера.

Расчет сопроводите пояснениями и временной диаграммой импульсной серии на входе приемного устройства телесигнализации ТС ДП, иллюстрирующей весь период передачи сообщения Т3.

Решение:

1. Графическое отображение импульсной серии ТС

При подсчете указанных периодов времени предварительно отобразим их графически. При передаче информации ТС используются не только импульсы, но и паузы (Рис.1.)

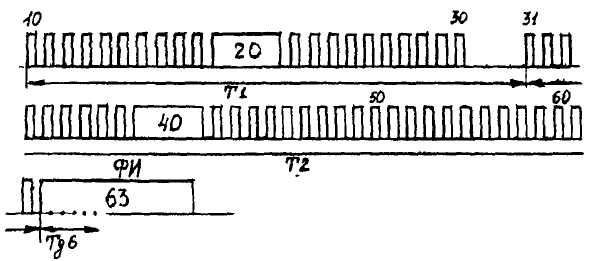

Рис 1. Импульсная серия ТС.

2. Определение длительности сигналов

- длительности коротких сигналов (импульсов и пауз) определяются частотой так-товых импульсов fти :

tки = tкп = 1/ 2 fти = 10 3/(2•25) = 20 мс;

- длительности длинных сигналов (импульсов и пауз):

tди = tдп = 5tки = 5tкп = 5 • 20 = 100 мс;

- длительности сверхдлинного (фазирующего ) импульса:

tсди =11tки = 11 • 20 = 220 мс;

Т1 определяется временем переключения распределителя с 10-й позиции до 30-й (при этом 20-й импульс по заданию будет длинным), длительностью 30-го импульса и 30-й длинной паузы.

Т1 = 20 • tки + 20 • tкп + tди + tдп = 20 • 20 + 20 • 20 + 100 + 100 = 1000 мс.

Т2 - время от момента передачи информации до прихода фази­рующего импульса определяется длительностью коротких сигна­лов с 31 по 62 включительно и одним длинным 40-м импульсом.

Т2 = 31 • tки + 32 tкп + tди = 3120 + 3220 + 100=1360мс.

ТДВ – время переключения датчика времени:

ТДВ = 1/ fДВ, ·6 ·10 3мс = 6 ·10 3 / 35 = 171 мс.

Т3 - полное время от момента отключения объекта до отображения этого на щите телесигнализации диспетчера:

Т3 = Т1 +Т2 + ТДВ = 1000 +1360 + 171 =2531мс.

Ответ: Т1 = 1000 мс; Т3 = 2531мс.

Вычисленные данные приведены в таблице 2

Вычисленные данные

Таблица 2

п/п

Наименование

УО

Ч.знач.

Длительности коротких сигналов (импульсов и пауз)

tки

tкп

20 мс

Длительности длинных сигналов (импульсов и пауз)

tди

tдп

100 мс

Длительности сверхдлинных импульсов

tсди

220 мс

Время переключения распределителя

Т1

1000 мс

Время от момента передачи информации до прихода фази­рующего импульса

Т2

1360мс

Время переключения датчика времени

ТДВ

171 мс

полное время от момента отключения объекта до отображения этого на щите телесигнализации диспетчера

Т3

2531мс

Задание№1

  1. Согласно таблице 3 сформулируйте условие задачи.

  2. Нарисуйте графическое изображение импульсной серии ТС.

  3. Заполните таблицу исходных данных.

  4. Определите длительности сигналов и сформулируйте ответ.

  5. Заполните таблицу вычисленных данных.

Исходные данные

Таблица 3

п/п

Наименование

Численные значения

Варианты

1(22)

2(24)

3(26)

4(28)

5(30)

1

Позиция распределителя, п

12

26

33

51

47

2

Вид сигнала и позиция распределителя m, на которой контролиру­ется состояние отклю­чившегося объекта

Импульс в 27-й позиции

Пауза в 30-й позиции

Импульс в 15-й позиции

Пауза в 40-й позиции

: i.

Импульс в 20-й позиции

3

Позиции распредели­теля Ри, которым соответствует ненормаль­ное состояние объек­тов, контролирующих­ся в группе импульсов

15

29

45

28

36

51

2

16

34

4

20

43

8

39

44

4

Позиции распредели­теля Рп, которым соответствует ненормаль­ное состояние объек­тов, контролирующих­ся в группе пауз

23

46

60

32

49

58

36

41

52

11

42

47

16

21

55

5

Частота тактовых им­пульсов fти ,Гц

28

30

32

31

29

6

Частота датчика времени fдв, Гц

40

45

45

45

40

Ответы

Вычисленные данные

п/п

Наименование

УО

Варианты

1(22)

1(22)

1(22)

1(22)

1(22)

1

Длительности коротких сигналов (импульсов и пауз)

tки

tкп

2

Длительности длинных сигналов (импульсов и пауз)

tди

tдп

3

Длительности сверхдлинных импульсов

tсди

4

Время переключения распределителя

Т1

5

Время от момента передачи информации до прихода фази­рующего импульса

Т2

6

Время переключения датчика времени

ТДВ

7

Полное время от момента отключения объекта до отображения этого на щите телесигнализации диспетчера

Т3

.
