Конструкции креплений, зависящие от глубины траншеи и характера грунтов
Грунтовые условия |
Глубина выемки, м |
|
до 3 |
от 3 до 5 |
|
Грунты нормальной влажности, за исключением сыпучих |
Горизонтальное крепление с прозорами через одну доску |
Сплошное горизонтальное крепление |
Грунты повышенной влажности и сыпучие |
Сплошное вертикальное и горизонтальное крепление |
|
Грунты всех видов при сильном притоке грунтовых вод |
Шпунтовое ограждение в пределах грунтовой воды на глубину не менее 0,75 м, считая от проектной отметки дна котлована или траншеи |
Горизонтальное крепление траншеи вразбежку
Применяется в плотных грунтах и состоит из горизонтальных досок, установленных с прозорами 25-30 см и более (в зависимости от устойчивости грунта и местных условий)

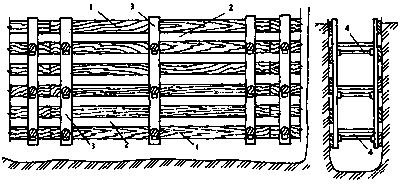

Горизонтальное крепление вразбежку: 1 — горизонтальные доски; 2 — прозоры; 3 — вертикальные стояки; 4 — поперечные распорки
Горизонтальные доски раскрепляются вертикальными стояками из досок и поперечными распорами.
Сплошное горизонтальное крепление применяется в слабых осыпающихся грунтах или при близком расположении траншей с ответственными сооружениями. Чтобы предохранить распорки от перекоса и выпадания после их установки, под ними к стоякам пришиваются бобышки..
Вертикальное крепление
Сплошное вертикальное крепление: 1 _ бобышка; 2 — распорка; 3 — доски толщиной 50 мм; 4 — накладка; 5 — гвозди
Применяется при разработке глубоких траншей в слабых сыпучих грунтах или вблизи ответственных надземных или подземных сооружений. Сплошное вертикальное крепление состоит из вертикально поставленных досок толщиной 50 мм, прижатых к стенкам траншеи брусчатыми или дощатыми рамами при помощи распорок.
В этом случае траншею копают с одновременным осаживанием вертикальных досок. По мере углубления траншеи внутри устанавливаются дополнительные рамы.
Для предотвращения оседания рам под ними пришивают бобышки либо устанавливают короткие стойки из досок или бревен, длина которых равна расстоянию между рамами. Многоярусное вертикальное крепление применяется при разработке глубоких траншей в слабых грунтах.
Траншеи с откосами
Траншеи с откосами не требуют крепления и позволяют широко использовать механизацию земляных работ. Объем земляных работ на один погонный метр траншеи с откосами значительно увеличивается. Кроме того, этот вид траншей требует немалой земельной полосы, учитывая большую их ширину поверху. Значительный объем вынутого грунта при небольших габаритах проезда создает затруднения для размещения его в отвале и может потребовать частичной временной вывозки грунта с обратной подвозкой для засыпки. Поэтому в стесненных городских условиях чаще всего применяют траншеи с отвесными стенками. Ширина откоса зависит от плотности грунта.
Смешанный тип траншей
Смешанный тип поперечного сечения траншей применяется при разработке грунта на большую глубину и при наличии грунтовых вод, уровень которых выше проектных отметок дна траншеи. В этом случае верхняя часть траншеи до уровня грунтовых вод роется с откосами, а нижняя часть в пределах грунтовых вод — с отвесными стенками. Этот вид траншей может оказаться целесообразным при наличии широких незамощенных проездов, свободных от подземных сооружений.
Ширина траншеи
Ширина траншеи принимается, исходя из условий минимального объема работ, в зависимости от диаметра прокладываемого трубопровода, глубины его заложения, геологических условий и принятого метода производства работ. Ширина по дну траншеи (без учета крепления) должна приниматься согласно техническим условиям. Наименьшая ширина траншей в свету между досками крепления, а также между основаниями откосов должна составлять не менее 0,7 м, а при механизированной разработке траншей — соответствовать размерам режущей кромки рабочего органа землеройной машины.
Глубина траншеи
Минимальная глубина заложения труб с учетом динамической нагрузки с поверхности земли (при перемещении транспорта) составляет приблизительно 1,0 м до верха трубы.
Пример: траншея для водопровода
Для ориентировочных расчетов глубину заложения водопроводных труб диаметром до 500 мм можно принимать: Н = Нпр + 0,3 м, где Нпр — глубина промерзания грунта в метрах. Для северных районов РФ глубину заложения металлических труб принимают приблизительно 3-3,5 м; для средней полосы 2,5-3 м; для южных регионов — 1,25-1,3 м до низа трубы.
При разработке траншеи большую роль играет качество подготовки основания, на которое укладывают трубы. Тип основания выбирают в зависимости от гидрогеологических условий, размеров и материала укладываемых труб, конструкции стыковых соединений, глубины укладки, транспортных нагрузок и местных условий. Устройство основания является одним из главных факторов, обеспечивающих долговечность и надежность эксплуатации трубопроводов.
Засыпка траншей
Обратную засыпку траншей выполняют после проверки правильности прокладки и испытания трубопроводов. Траншеи с уложенными трубопроводами засыпают в два приема: сначала подбивают пазухи и присыпают трубопроводы на высоту около 0,2 метра, а затем засыпают остальную часть траншей. Для обратной засыпки грунт завозят самосвалами и непосредственно подают его в траншеи либо для этой цели используют ближайшие отвалы.
Передвигаясь вдоль траншей, траншеезасыпатель засыпает ее слоями; крепления при этом снимают постепенно снизу вверх по ходу засыпки. При работе траншеезасыпателя выполняют послойное трамбование грунта, что не всегда возможно при засыпке бульдозером. Траншеи, расположенные вне населенных пунктов, обычно засыпают без уплотнения грунта. Излишки грунта укладывают валиком по оси траншей.
В городских условиях, на заводских площадках и в местах переездов обратную засыпку траншей проводят с послойным уплотнением грунта пневмо- или электротрамбовками.
В зимний и весенний периоды засыпка нижней части траншеи на высоту 30-40 см производится немедленно после укладки труб. Засыпка нижней части траншеи на высоту не менее 0,5 м должна производиться исключительно талым грунтом с тщательным уплотнением пазух.
Перед засыпкой траншея должна быть очищена от снега. Засыпка нижней части траншеи на высоту 0,25-0,30 м должна производиться вручную.
Грунт для засыпки нижней части траншеи должен быть освобожден от камней, комьев и других примесей. Засыпка нижней части траншей должна производиться одновременно с двух сторон уложенного трубопровода слоями 0,15-0,20 м, так как односторонняя засыпка может сдвинуть трубопровод. Для уплотнения грунта в пазухах траншеи применяются деревянные либо пневматические трамбовки.
