Министерство образования и науки Российской Федерации.

Московский Государственный Технический Университет им. Н.Э.Баумана.

Кафедра РЛ1.

Исправленный отчет по лабораторной работе №2

«Исследование характеристик полевого транзистора».

Отчет выполнил студент группы БМТ1-51 Жованник И.Е.

Исправленный отчет сдан: 21.12.12

Подпись_____________________________

Работу проверил:

Созинов Б.Л.

Подпись_____________________________

Дата_____________________________

Москва, 2012.

Целью работы является освоение методов экспериментального исследования работы полевого транзистора с управляющим переходом в статическом и ключевом режимах работы.

Задачи работы: получение статических вольт-амперных характеристик транзистора, вычислении на базе их малосигнальных усилительных параметров транзистора и в исследовании временных параметров выходного напряжения в зависимости от элементов схемы при работе транзистора в ключевом режиме.

Часть 1. Статические вольтамперные характеристики полевого транзистора.

1. Паспортные данными полевого транзистора.

Полевой транзистор КП302АМ – с p-n переходом и n-каналом.

Р_{СИ max}=300 мВт

U_{ЗИ отс}=1…5 В

U_{СИ max}=20 B

U_ЗИmax=10 B

I_C=24 мА

I_{C нач}24 мА

S=5…12 мА/B

C_11и20 пФ

С_12и8 пФ

2. Схема для измерения статических вольтамперных характеристик полевого транзистора.

Р ис. 1. Схема для измерения статических ВАХ полевого транзистора.

3. Построение семейства выходных характеристик полевого транзистора, включенного по схеме с общим истоком (ои).

Статическая выходная характеристика полевого транзистора в схеме ОИ представляет зависимость тока стока I_С от напряжения между стоком и истоком U_СИ при постоянном напряжении между затвором и истоком U_ЗИ.

Представляем результаты в MathCad:

Ввод данных по семейству выходных характеристик

Usi... [B] -напряжения сток-исток, Is... [мА]-ток стока, Uzi... [B]-напряжения затвор-исток

Рис. 2а. Вид выходных характеристик при при избыточных "нулевых" элементах

(число экспериментальных точек менее N=20)

Определим количество N1, N2, N3, N4 экспериментальных точек при измерении каждой выходной характеристики, а затем введём новые ранжированные переменные для каждой из характеристик

Uds1=0В.

Id2- ток стока в мА в зависимости

Рис. 2б. Выходные характеристики

Idd1 при Uzi1, Idd2 при Uzi2, Idd3 при Uzi3, Idd4 при Uzi4.

4. Построение статической передаточной (стоко-затворной) характеристики полевого транзистора в области пологого изменения тока стока.

Статическая стоко-затворная характеристика полевого транзистора представляет зависимость тока стока I_C от напряжения на затворе U_ЗИ при постоянном напряжении на стоке U_СИ.

Результаты эксперимента:

Ввод экспериментальных данных при измерении проходной (стоко-затворной) характеристики. Uzi [B] - напряжение затвор-исток, Is [мА] - ток стока , измерена при Usi [B] - напряжениt сток-исток

Определим число NN экспериментальных точек (по вектору Is)

Введение новой ранжированной переменной nn для проходной характеристики, организация для нее новых векторов Uzip, Isp

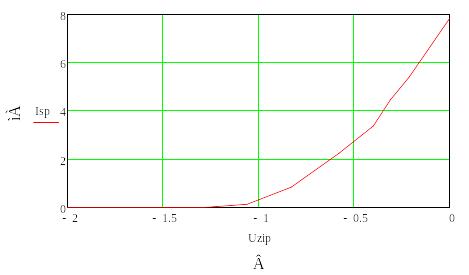

Рис. 3. Проходная характеристика при напряжении сток-исток Usi=5В (квадратичная зависимость)
