Выделение ацетилена из газов пиролиза. Области его применения
Концентрация ацетилена в пирогазе не превышает 15%. Состав пирогаза имеет следующий состав:
.
.
.
.Гомологи и производные ацетилена
.
Выделяют абсорбцией с применением селективных растворителей. Основан на более высокой растворимости ацетилена в абсорбентах, чем другие компоненты. В качестве абсорбентов применяют метанол, ацетон, аммиак и воду. Растворимость ацетилена повышается с уменьшением температуры. Чистота выделенного ацетилена 99% и более.
Ацетилен используют в разных областях:
Используют для получения хлорпрена, из которого получают хлорпреновый каучук:
Винилацетат – сырье для получения пластмасс:
Используют для получения синтетического каучука:
При горении ацетилена в кислороде развивается очень высокая температура (
),
поэтому он широко применяется для резки
металлов и для ацетиленовой сварки.
Производство газообразных ненасыщенных углеводородов. Пиролиз как основной процесс производства. Факторы, влияющие на процесс.Химизм процесса.Принципиальная технологическая схема процесса
Газообразные
низшие олефины это этилен, пропилен и
бутилен. В настоящее время пиролиз –
основной процесс, обеспечивающий
потребности промышленности в олефинах.
Пиролиз – это глубокое расщепление
углеводородного сырья под действием
высоких температур. Цель пиролиза –
это максимально возможный выход этилена.
Выход этилена растет при более легком
сырье. На основе пиролиза получают 75%
нефтехимических продуктов. Основным
сырьем являются парафины
,
газовые бензины и бензины прямой
перегонки нефти.
Факторами, влияющими на процесс, являются:
Групповой состав сырья. Самое лучшее сырье - парафиновое, причем должны быть парафины нормального строения. Они дают максимально возможный выход олефинов. Нежелательным сырьем является сырье ароматического основания, так как арены склонны к реакциям поликонденсации. Сырье нафтенового основания занимает промежуточное положение, оно обладает свойствами первых двух типов.
Фракционный состав. С утяжелением сырья падает выход олефинов и повышается коксообразование. Более тяжелое сырье легче пиролизуется, но образуется больше побочных продуктов.
Время контакта. Лучший вариант – доли секунд.
Температура. Процесс протекает при
.
Парциальное давление. Должно быть небольшим. Снижение парциального давления можно с помощью водяного пара.
Давление. Общее давление в системе поддерживается на уровне атмосферного.
Соотношение водяной пар:сырье. Увеличение этого соотношения приводит к снижению выхода кокса и увеличению выхода этилена и пропилена.
Для пиролиза характерно очень глубокое разложение исходного сырья. При этом наряду с первичными реакциями распада, в результате которых образуются ненасыщенные углеводороды, протекают вторичные реакции изомеризации, циклизации и уплотнения продуктов первичного распада. Протекание большого числа разнообразных реакций приводит к тому, что в процессе пиролиза образуется сложная смесь продуктов — от газообразных до твердых (кокс).
Первичные реакции расщепления парафинов могут идти в двух направлениях: разрыв цепи по связи С—С с образованием непредельного и предельного углеводородов:
CH3-CH2-CH3 → CH2=CH2 + CH4
и дегидрирование (разрыв связей С—Н):
СН3-СН2-СН3 → СНз-СН=СН2 + Н2
Первое направление термодинамически более вероятно, так как энергия разрыва связи С—С меньше, чем связи С—Н. При пиролизе этана преимущественно протекает дегидрирование, а при пиролизе пропана и высших углеводородов превалирует расщепление. Обе реакции идут с поглощением тепла и увеличением объема. Следовательно, им благоприятствуют высокие температуры и низкие давления.
Вторичные реакции, протекающие при пиролизе, весьма многочисленны: изомеризация парафиновых цепей, нафтеновых циклов и алкильных групп алкилароматических углеводородов, циклизация и дегидроциклизация олефинов с шестью и более атомами углерода; циклизация диенов; полимеризация олефинов и диенов; конденсация ароматических углеводородов. Все эти реакции в противоположность реакциям расщепления, идут с выделением тепла и уменьшением объема, поэтому их протеканию благоприятствуют повышенное давление и сравнительно невысокие температуры.
Единственным промышленным методом пиролиза является пиролиз в трубчатых печах, представляющих собой змеевиковые реакторы с внешним обогревом.
Печи пиролиза работают в жестком режиме: температуре 840-870°С, времени контакта 0,2 с. Это позволило увеличить выход этилена. Степень разбавления сырья водяным паром составляет для этана 15-20%, для жидкого сырья это разбавление выше.

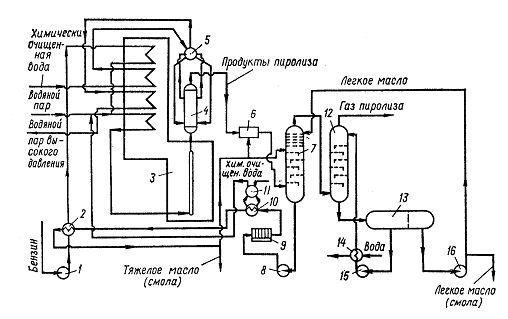

Технологическая схема пиролиза бензина:
1,8,15,16 – насосы; 2 – теплообменники; 3 – печь пиролиза; 4 – закалочно-испарительный аппарат; 5,11 – паросборники; 6 – узел впрыска масла; 7 – колонна первичного фракционирования; 9 – фильтр; 10 – котел-утилизатор; 12 – колонна водной промывки; 13 – водоотделитель; 14 – холодильник.
Бензин насосом 1 подается в теплообменник 2, где нагревается до 80-100°С за счет тепла рециркулирующего тяжелого масла и поступает в конвекционную камеру печи 3. Водяной пар, необходимый для разбавления сырья, смешивают с сырьем после его испарения в камере конвекции. Смесь сырья и водяного пара перегревают до 600-650°С, после чего подают в радиантную камеру печи.
В трубах радиантной камеры печи протекает процесс пиролиза, на выходе из труб температура составляет 840-870°С. Продукты пиролиза направляются в аппарат ЗИА 4 для закалки - резкого снижения температуры и прекращения реакции. ЗИА - это трубчатый аппарат, в межтрубном пространстве которого циркулирует химически очищенная вода. Отводимое тепло используется для выработки пара высокого давления. Над ЗИА расположен связанный с ним паросборник 5, в который поступает очищенная вода, предварительно перегретая в конвекционной камере печи.
Продукты пиролиза охлаждают в ЗИА до 350-400°С и направляют в узел 6 впрыска масла (узел дозакалки), где они охлаждаются до 200 °С за счет смешения с циркулирующим тяжелым маслом (легкой смолой). Затем продукты пиролиза направляют в колонну первичного фракционирования 7, орошаемую легким маслом, в которой отделяются тяжелые продукты пиролиза (тяжелая смола, сажа, кокс). В средней части колонны расположены тарелки, на которых газ пиролиза дополнительно очищается от сажи и тяжелых углеводородов циркулирующим тяжелым маслом. Выше расположены клапанные тарелки. С верха колонны выходит смесь газа, паров легкой смолы (масла) и водяного пара. Тяжелое масло с низа колонны 7 подают насосом 8 через фильтр 9 и котел-утилизатор 10 (где генерируется пар, необходимый для разбавления) в узел 6 впрыска масла. Котел-утилизатор 10 связан с паросборником 11. Часть тяжелого масла направляют в теплообменник 2, где осуществляется подогрев бензина, и далее в среднюю часть колонны первичного фракционирования. Пары из колонны первичного фракционирования поступают в колонну 12 водной промывки, где конденсируются смола и большая часть водяного пара. С верха колонны газ пиролиза направляется в отделение компримирования. Смесь легкого масла (смолы) и воды с низа колонны 12 подают в водоотделитель 13, откуда часть легкой смолы откачивают на верх колонны 7 в качестве орошения, а воду подают на орошение колонны 12.
