13.4. Теплоотдача при течении жидкости в трубе

Интенсивность теплообмена определяется гидродинамическими условиями развития процесса. Вынужденное течение жидкости характеризуется двумя режимами: ламинарным и турбулентным. Ламинарный режим наблюдается при малых скоростях движения жидкости. Повышение скорости приводит к турбулизации потока. Если величина критерия Рейнольдса меньше 2320, наблюдается ламинарный режим. Развитый турбулентный режим течения устанавливается при значениях Re > 10⁴.

При ламинарном режиме наблюдается параболическое распределение скоростей по сечению трубы, причем отношение средней скорости к максимальной постоянно и равно .

Развитый турбулентный режим характеризуется распределением скоростей близким к усеченной параболе. Вблизи стенки трубы кривая изменяется резко, а в турбулентном ядре потока — полого. Максимальная скорость также наблюдается на оси трубы.

Но такое распределение скоростей наблюдается только после процесса гидродинамической стабилизации, которая наступает на некотором расстояния от входа в трубу. Стабилизация происходит следующим образом. На поверхности трубы у входа в нее образуется динамический пограничный слой, толщина которого увеличивается по мере увеличения расстояния от входа. На каком-то расстоянии Н_η (рис. 13.2) происходит смыкание слоев, после чего течение имеет стабилизированный характер. На рисунке 13.2 показана гидродинамическая стабилизация течения жидкости при турбулентном режиме.

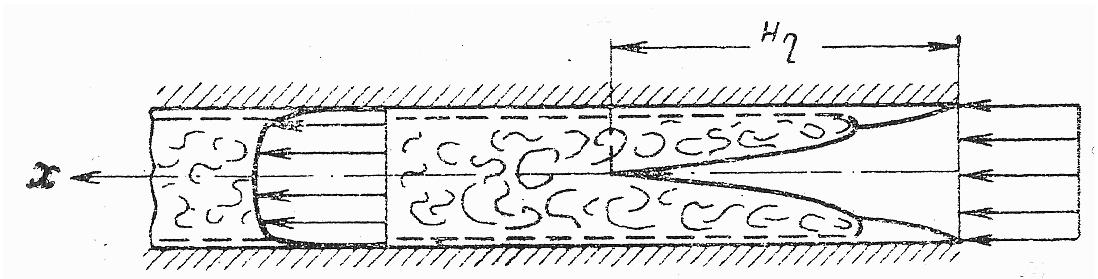

Рис. 13.2. Гидродинамическая стабилизация течения жидкости в трубе

Кроме гидродинамической стабилизации при течении жидкости в трубах наблюдается также тепловая стабилизация. Около поверхности трубы, начиная со входа в нее, формируется тепловой пограничный слой, толщина которого увеличивается в направлении движения потока. И на некотором расстоянии от входа в трубу тепловые пограничные слои смыкаются. После смыкания слоев в теплообмене начинает участвовать весь поток.

Для ламинарного режима длина участка тепловой стабилизации может быть достаточно большой. При ламинарном течении перенос тепла от одного слоя жидкости к другому происходит не только путем теплопроводности, но и дополняется переносом тепла в продольном направлении, так как разные слои имеет различную скорость движения. Расчет теплоотдачи в условиях ламинарного режима можно вести с помощью зависимости (13.13)

. (13.13)

Перенос тепла внутри жидкости при турбулентном режиме происходит при интенсивном перемешивании потока. Из-за интенсивного перемешивания температура жидкости внутри ядра потока практически одинакова. Изменение температуры наблюдается лишь внутри тонкого вязкого подслоя у поверхности. Наиболее тщательно теплоотдача при турбулентном режиме была исследована Нуссельтом. На основе анализа и обобщения результатов его экспериментов была получена критериальная зависимость, которую принято считать классической:

. (13.14)

Зависимость (13.14) применима к трубам любой формы поперечного сечения, для всех упругих и капельных жидкостей при Re = 10⁴...5·10⁶ и .

Формула (13.14) значительно упрощается, если в качестве теплоносителя используется воздух или двухатомные газы

. (13.14¹)

Несколько видоизменяется зависимость (13.14) при движении жидкости в кольцевом зазоре, который возникает в теплообменнике типа «труба в трубе»

. (13.15)
