5 Расчет горелочных устройств
5.1 Выбор типоразмера горелочного устройства и компоновки топки
Горелочное устройство выбирается в зависимости от способа сжигания, тепловой мощности горелки и марки сжигаемого топлива. Выбор типоразмера горелок и их количества осуществляется по [2];
При сжигании бурых углей в топках с твердым шлакоудалением рекомендуется применять прямоточно-щелевые горелки с чередующейся подачей пылевоздушной смеси, (рис. 5). Расположение горелок – фронтальное (рис. 4)
Рисунок 4 – Схема расположения горелок в топке

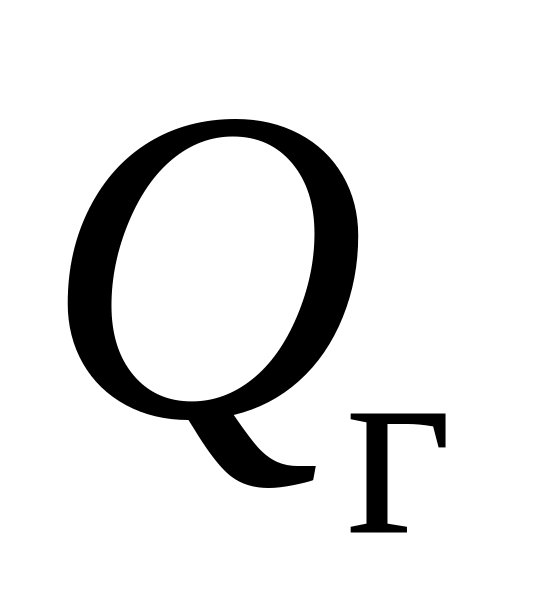

Таблица 5 – Характеристики горелочного устройства
Расположение горелок
|
Количество
горелок,
|
Количество
ярусов,
|
Тепловая
мощность,
|
Скорость
пылевоздушной смеси,
|
Скорость
вторичного воздуха,
|
Относительная
скорость
|
Прямоточно Щелевые.
|
8
|
2
|
30
|
29
|
47
|
1,65
|

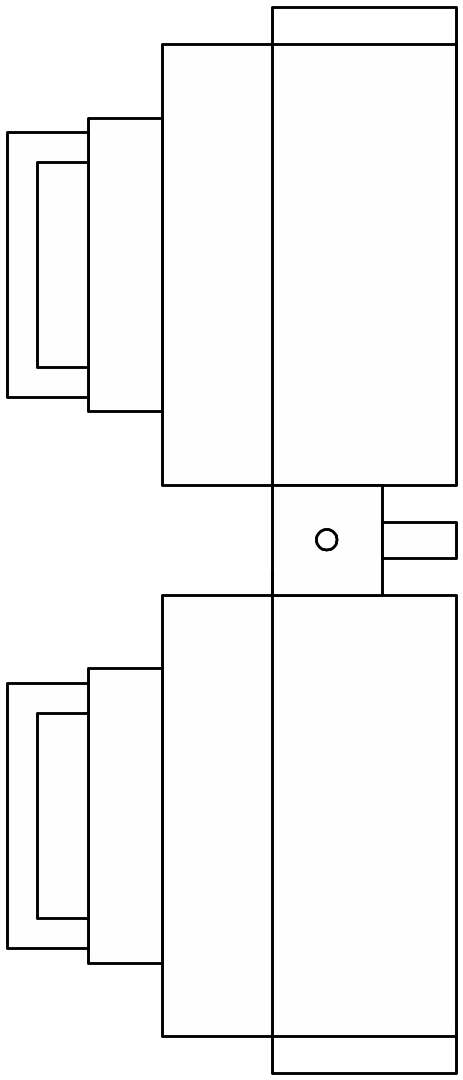

Рисунок 5 – Горелка прямоточно-щелевая.
5.2 Расчет проходных сечений

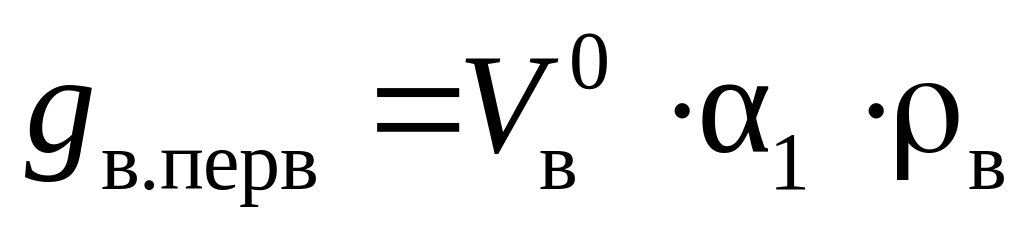

При газовой сушке топлива, схеме с прямым вдуванием в горелки поступает, кроме сушильного агента из сушильно-мельничной системы еще и первичный воздух , кг/кг:
,
(52)
где
– коэффициент расхода первичного
воздуха,
определяется по [2];
Количество первичной газовоздушной смеси, кг/кг:
,
(53)

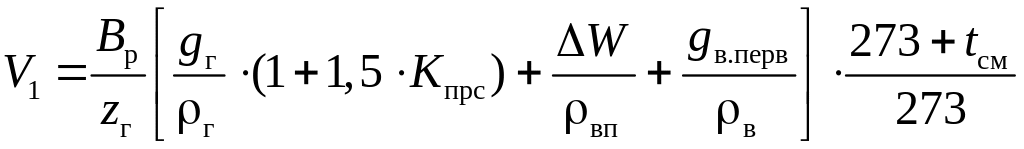

Расход первичной пылегазовоздушной смеси, м3/с:
,
(54)
где
– температура смеси перед горелкой,
0С,
принимается равной =1350С

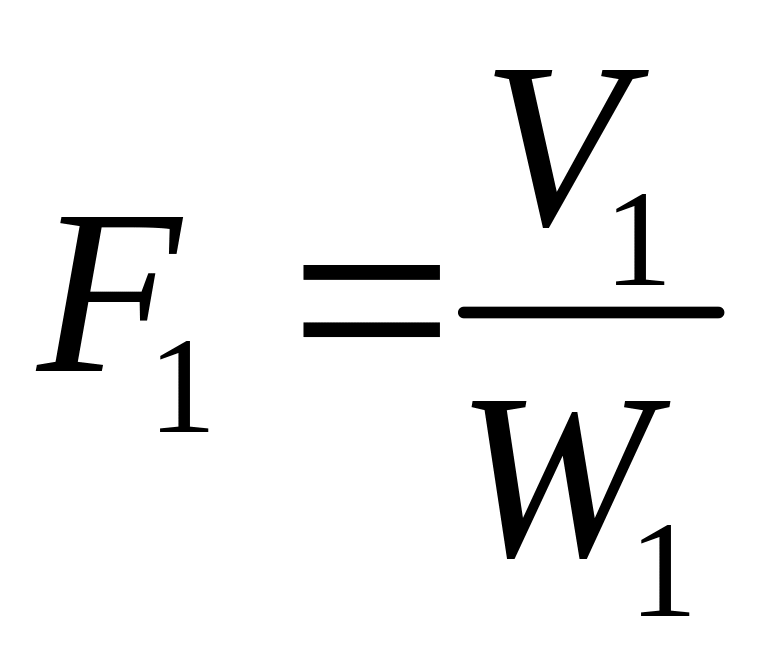

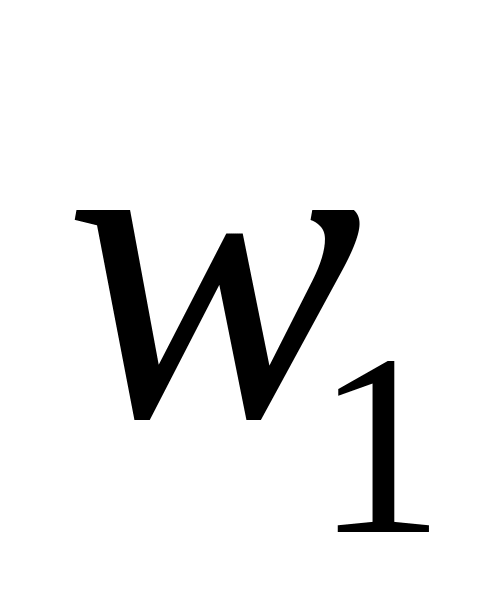

Проходное сечение канала первичной смеси, м2:
,
(55)
Коэффициент расхода вторичного воздуха:
,
(56)
где
– коэффициент избытка воздуха перед
горелкой, принимается по [2];
Расход вторичного воздуха через горелку, м3/с:
, (5
7)
Проходное сечение для канала вторичного воздуха, м2:
, (58)
Ширина горелочного устройства, м, равна ширине канала первичной пылегазовоздушной смеси:
, (59)

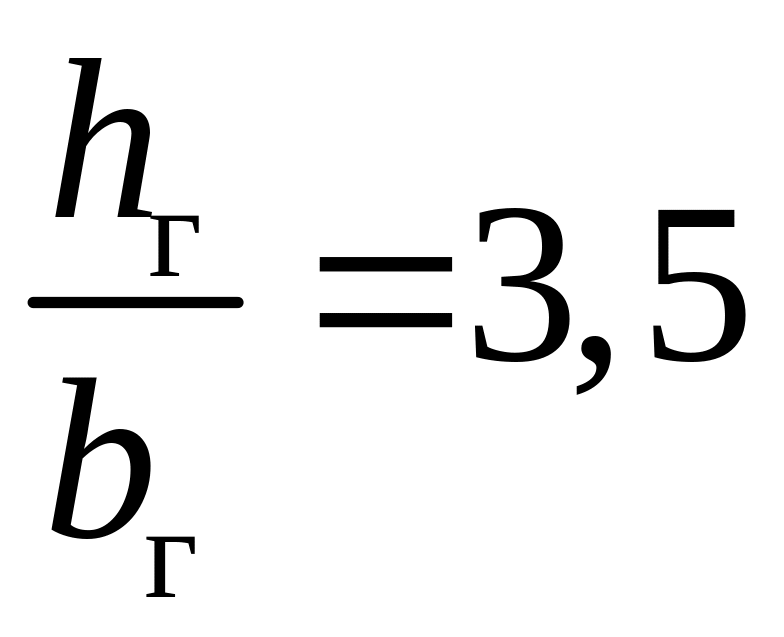

Соотношение сторон горелочного устройства:
, (60)
Проходное сечение для первичной пылевоздушной смеси:
, (61)
Проходное сечение для вторичного воздуха:
, (62)
Из этих уравнений получаем:
,

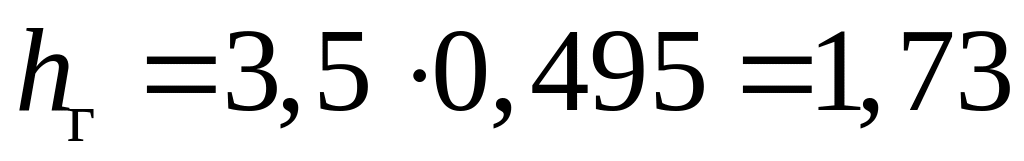

Высота горелки, м:
Высота канала для прохода первичной смеси, м:
, (63)
Высота канала для прохода вторичного воздуха, м:
, (64)
