1.2 Выбор типа шлакоудаления
Так как температура плавления золы t3 больше 13200С и выход летучих Vг больше 25% выбираем твердый способ шлакоудаления.
1.3 Выбор температуры горячего воздуха и компоновка хвостовых поверхностей нагрева
Температура горячего воздуха выбирают из зависимости от типа шлакоудаления и от характеристик топлива. Выбираем температуру горячего воздуха tг.в.=4000С.
Т
ак
как температура горячего воздуха tг.в.
больше 3200С,
то выбираем двухступенчатую компоновку
хвостовых поверхностей нагрева. Схема
расположения низкотемпературных
поверхностей нагрева приведена на
рисунке 1

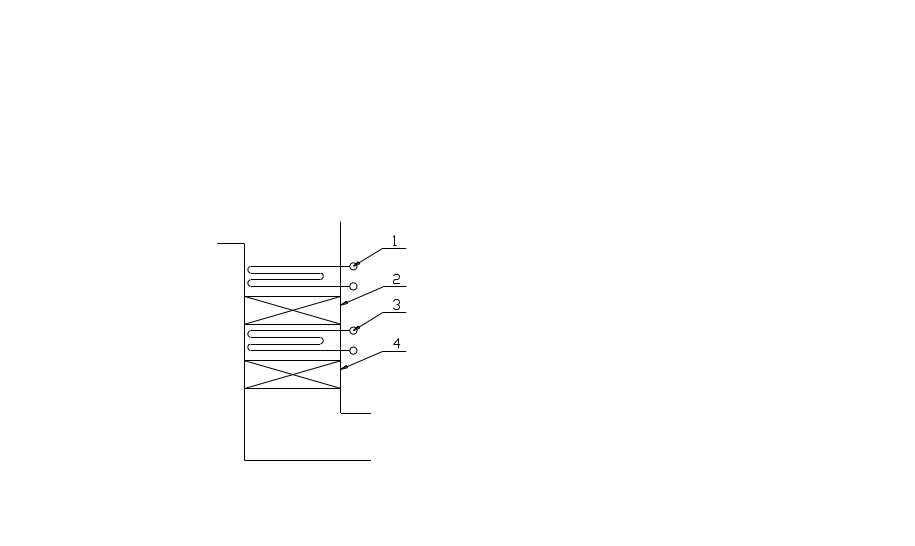

1 - водяной экономайзер второй ступени, 2 - воздухоподогреватель второй ступени, 3 - водяной экономайзер первой ступени, 4 -воздухоподогреватель первой ступени.
Рисунок 1 – Расположение хвостовых поверхностей нагрева в парогенераторе
2 Коэффициент избытка воздуха на выходе из топки и присосы воздуха по отдельным частям газохода
Значение коэффициента избытка воздуха на выходе из топки выбирается в зависимости от вида сжигаемого топлива и топочного устройства по
Присосы холодного воздуха по газоходам парогенератора
принимаются по
–
присос холодного воздуха в конвективном
пароперегревателе
–
присос
холодного воздуха в водяном экономайзере
=0,02
–
присос
холодного воздуха в воздухоподогревателе
=0,03

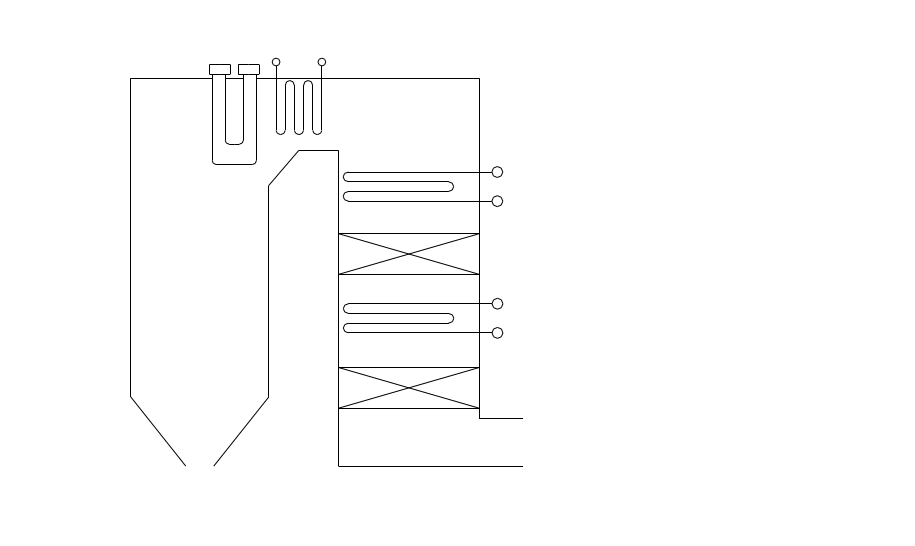

Рисунок 2 - Присосы холодного воздуха в парогенераторе
Коэффициент избытка холодного воздуха после конвективного пароперегревателя определяется по следующему выражению:
(1)
Коэффициент избытка холодного воздуха после водяного экономайзера второй ступени определяется по следующему выражению:
,
(2)
Коэффициент избытка холодного воздуха после воздухоподогревателя второй ступени определяется по следующему выражению:
,
(3)
.
Коэффициент избытка холодного воздуха после водяного экономайзера первой ступени определяется по следующему выражению:
,
(4)
.
Коэффициент избытка холодного воздуха после воздухоподогревателя первой ступени определяется по следующему выражению:
,
(5)
.
Найденные значения коэффициентов избытка воздуха дадут возможность найти действительное количество воздуха, действительные объемы продуктов сгорания после каждой поверхности нагрева.
3 Объем и энтальпия продуктов сгорания и воздуха
3.1 Объемы теоретического количества воздуха и продуктов сгорания при коэффициенте избытка воздуха
Теоретический
объем воздуха,
,
для сжигания одного кг твердого топлива,
определяется по следующему выражению:
, (6)
где
–
количество углерода на рабочую массу
топлива, % (см. таблицу 1);
–
количество
серы на рабочую массу топлива, % (см.
таблицу 1);
–
количество
водорода на рабочую массу топлива, %
(см. таблицу 1);
–
количество
кислорода на рабочую массу топлива, %
(см. таблицу 1).
Объем азота, , определяется по следующему выражению:
(7)
где – теоретически необходимый объем воздуха при коэффициенте
избытка воздуха , (см. формулу 6);
–
количество
азота на рабочую массу топлива, % (см.
таблицу 1).
Объем трехатомных газов, , определяется по следующей формуле:
,
(8)
где – количество углерода на рабочую массу топлива, % (см. таблицу 1);
– количество серы на рабочую массу топлива, % (см. таблицу 1).
Объем водяных паров для твердого топлива, , определяется по следующему выражению:
, (9)
где – количество водорода на рабочую массу топлива, % (см. таблицу 1);
–
влажность
топлива на рабочую массу, % (см. таблицу
1);
– теоретически необходимый объем воздуха при коэффициенте
избытка воздуха , (см. формулу 6);
Суммарный объём дымовых газов, , находим по формуле:
(10)
