15.1.7 Расчет сопротивления золоуловителя

Выбираем золоуловитель двухступенчатый комбинированный типа ДВПН с БЦ, его сопротивление составляет мм вод ст, примем сопротивление мм вод ст.

15.1.8 Расчет сопротивления дымовой трубы

Суммарное сопротивление дымовой трубы складывается из сопротивления трения , мм вод ст, и потери давления с выходной скоростью , мм вод ст:

(201)

где – сопротивление трения, мм вод ст;

– потери давления с выходной скоростью, мм вод ст.

Сопротивление трения, мм вод ст, определяется по формуле:

(202)

где – коэффициент сопротивления трения;

– величина среднего уклона дымовой трубы;

– динамическое давление, мм вод ст.

Коэффициент сопротивления трения принимаем [3].

Внутренний диаметр дымовой трубы, м, на выходе определяется как:

(203)

где V_трб – расход дымовых газов через трубу, м³/ч;

– скорость газов в выходном сечении трубы,принимаем м/с[3].

Расход дымовых газов через трубу, м³/с, определяется из условия использования одной дымовой трубы на четыре котла:

(204)

где В_р – расчетный расход топлива, кг/с;

V_ух.г – объем уходящих газов, м³/с, принимается для взп 1 ступени;

– присосы воздуха в газоход на участке между воздухоподогревателем и дымососом,

– теоретически необходимый для горения объем воздуха, м³/кг;

– температура газов перед дымососом, ⁰С.

м³/с.

Тогда диаметр трубы

.

Высоту дымовой трубы Н_дт выбираем из унифицированного ряда типоразмеров дымовых труб [3] в зависимости от внутреннего диаметра на выходе из трубы: Н_дт=150 м.

Динамическое давление для расчета сопротивления трения дымовой трубы определяется по принятой скорости газов на выходе из трубы , м/с, и температуре газов у дымососа , м/с: мм вод ст.

Тогда сопротивление трения , мм вод ст:

.

Потеря давления с выходной скоростью определяется по формуле, мм вод ст:

(205)

где – коэффициент сопротивления;

– динамическое давление, мм вод ст.

Величину коэффициента сопротивления принимаем [3], тогда

.

Суммарное сопротивление дымовой трубы

.

15.1.9 Расчет самотяги

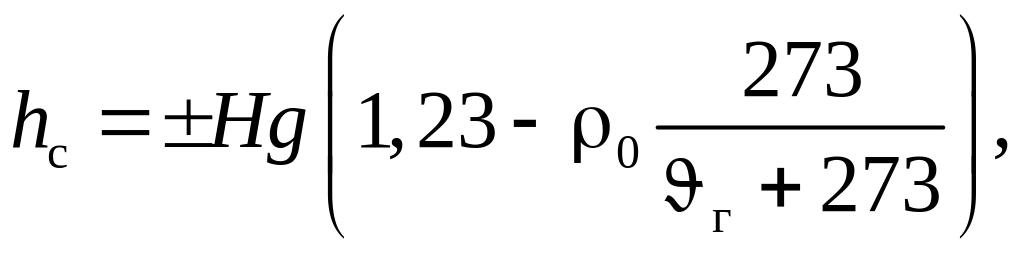

Величина самотяги, Па, любого вертикального участкам газового тракта, включая дымовую трубу, определяется по формуле

(206)

где Н – высота рассчитываемого участка газохода, м;

g=9,81 м/с² – ускорение свободного падения;

– плотность дымовых газов при нормальных условиях, кг/м³;

– средняя температура газов на расчетном участке, ⁰С.

Расчет самотяги будем производить для двух участков: для конвективной шахты Н_кш, м, и для дымовой трубы Н_дт, м (рисунок 22).

Средняя температура газов в конвективной шахте, ⁰С:

(207)

где – температура газов на выходе из конвективного

пароперегревателя, ⁰С;

– температура уходящих газов, ⁰С.

Высота конвективной шахты Н_кш=15,52 м.

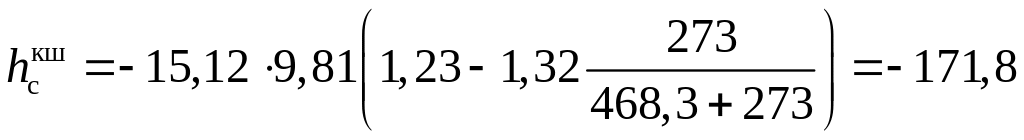

Тогда самотяга

.

Средняя температура газов в дымовой трубе, ⁰С:

(208)

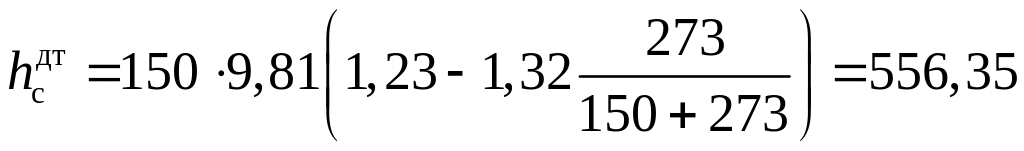

Самотяга в дымовой трубе, Па

Па.

Суммарная самотяга котельной установки, Па

(209)

где – самотяга конвективной шахты, Па;

– самотяга дымовой трубы, Па.

.

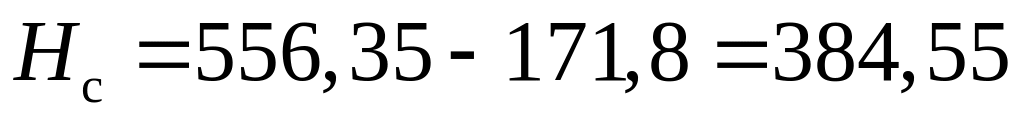

мм вод ст.
