14 Составление прямого баланса котла
Завершающим этапом распределения тепловосприятий является проверка правильности распределения с помощью определения расчетной невязки теплового баланса котельного агрегата, кДж/кг
(183)
где – теплота сгорания топлива, кДж/кг;
– коэффициент полезного действия котла в относительных единицах;
– тепловосприятие поверхности нагрева
в топке, кДж/кг;
– тепловосприятие ширмового пароперегревателя, кДж/кг;
– тепловосприятие конвективного пароперегревателя, кДж/кг;
– тепловосприятие первой ступени водяного экономайзера, кДж/кг;
– тепловосприятие второй ступени водяного экономайзера, кДж/кг;
q4 – потеря от механического недожога, %.
.
Относительная величина невязки, %:
.
Величина невязки меньше 0,5%, значит расчет поверхностей нагрева котла выполнен верно и тепловой расчет заканчивается.

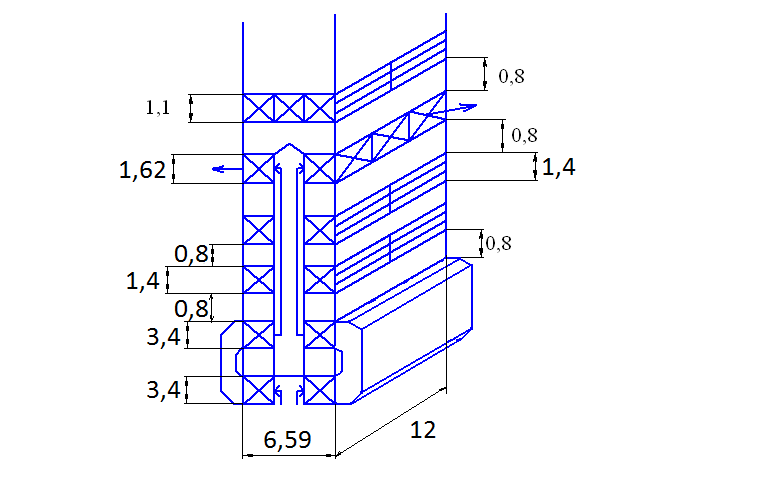

Теперь, по завершении теплового расчета котельного агрегата, изобразим схему конвективной шахты с указанием размеров поверхностей нагрева (рисунок 21).
Рисунок 21 – Схема конвективной шахты
15 Аэродинамический расчет котельного агрегата
15.1 Расчет газового тракта
15.1.1 Исходные данные
Целью расчета является выбор необходимого типоразмера дымососа на основе определения производительности тяговой системы и перепада полных давлений в газовом тракте. Аэродинамический расчет газового тракта котла выполняется по данным теплового расчета. Исходные данные приведены в таблице 6.
Таблица 6 – Исходные данные для выполнения аэродинамического расчета котельного агрегата
-
Участок тракта
Диа-метр труб d, мм
Число рядов труб по ходу газов, z2, шт
Отношение шага труб к диаметру
Длина продольно омываемых труб, м
Средняя
темпе-
ратура
газов, , 0С
Сред-
няя
ско-
рость
газов,
ωг, м/с
Ширмовый пароперегреватель
36
18
18,05
1.1
-
1073
4,31
Конвективный пароперегреватель
36
23
4
1,5
-
897,25
8,11
Водяной экономайзер 2-ой ступени
32
23
2,5
1,5
-
676,7
11,5
Воздухоподогреватель 2-ой ступени
40
131
1,35
1,01
1,62
511,4
10
Водяной экономайзер 1-ой ступени
32
60
2,5
1,5
-
373,5
7,83
Воздухоподогреватель 1-ой ступени
40
79
1,35
1,01
6,8
220,5
10
Сопротивление газового тракта котельного агрегата с уравновешенной тягой складывается из сопротивления трубчатых поверхностей нагрева, расположенных в газоходах, местных сопротивлений, сопротивления трения при движении в газоходах как в пределах парогенератора, так и вне него, самотяги. Общая схема газового тракта изображена на рисунке 22.
Р
исунок
22 – Схема газового тракта котла
Аэродинамический
расчет газового тракта котла начинаем
с выбора разрежения в верхней части
топки
.
Обычно разрежение составляет 2 – 4 мм
вод ст, примем
мм вод ст.
