15 Составление прямого баланса.

Завершающим этапом распределения тепловосприятий между поверхностями нагрева является проверка правильности распределения с помощью определения невязки теплового баланса котла:

, (15.1)

где -теплота сгорания топлива (см. таблицу 2.1);

-коэффициент полезного действия, % (см. формула 4.25);

-количество тепла, воспринятого топкой (см. формулу 7.20);

-количество тепла, воспринятого ШПП (см. формулу 9.16);

-количество тепла, воспринятого КПП (см. формулу 10.1);

-количество тепла, воспринятого ВЭ1 (см. формулу 12.7);

-количество тепла, воспринятого ВЭ2 (см. формулу 14.7);

- потеря тепла от механического недожога, % (см. формулу 4.20);

Относительная величина невязки (%):

, (15.2)

Так как погрешность не превышает 0,5% можно считать, что распределение тепла между поверхностями было рассчитано правильно. Тепловой расчет закончен. По размерам найденным в тепловом расчете выполняется два вида котла, продольный и поперечный. Данные, полученные в тепловом расчете дают возможность сделать аэродинамический расчет котла.

16 Аэродинамический расчет парогенератора

Сопротивление газового тракта котельных агрегатов (рисунок 16.1) складывается из сопротивления трубчатых поверхностей нагрева, расположенных в газоходах, местных сопротивлений, сопротивлений трения при движении в газоходах, как в пределах котла, так и вне его, самотяги (опускные газоходы, дымовая труба). Задачей расчета является нахождение напора, производительности дымососа, и мощности его привода. Исходные данные для расчета представлены в таблице 16.1. Выбранной марки дымосос должен обеспечивать разрежение в топке равное 30 (Па)

Таблица 16.1- Исходные данные для выполнения аэродинамического расчета.

Участок тракта	Диаметр труб , мм	Число рядов труб по ходу газов	Отношение шага труб к диаметру		Длинна продольно омываемых труб, м	Средняя температура газов ,	Средняя скорость газов , м/с
						1098		6,467
Ширмовый пароперегреватель	32	23	15,625	1,1	-
Конвективный пароперегреватель	38	32	4	1,5	-	950		14,12
Водяной экономайзер второй ступени	32	31	2,5	1,5	-	707,5		12,468
Воздухоподогреватель второй ступени	40	-	1,35	1,01	1,404	495,43		10,5
Водяной экономайзер первой ступени	32	74	2,5	1,5	-	338,83		8,042
Воздухоподогреватель первой ступени	40	-	1,35	1,01	6,862	191,4		10,5

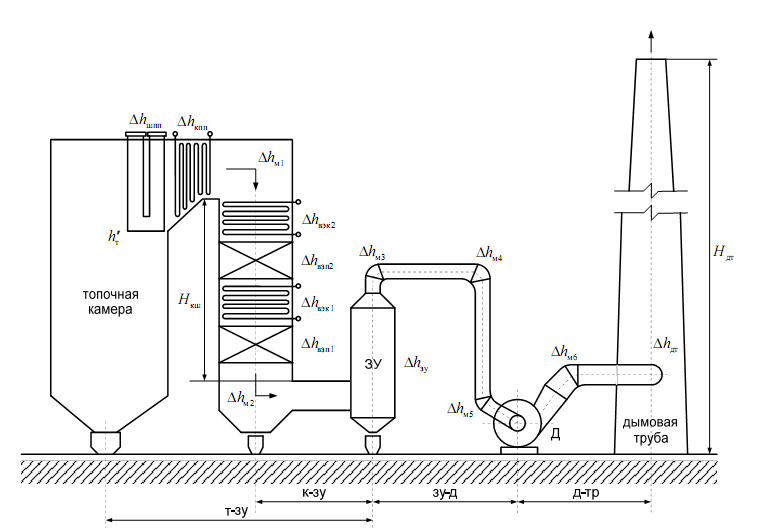

Рисунок 16.1 –Схема газового тракта котельной установки.
