37. Регистрация измерительной информации. Самопишущие электромеханические преобразователи.
Самая важная функция регистрации состоит в том, чтобы служить памятью, так как мы хотим сохранить на некоторое время информацию, полученную при преобразовании.
Информация, получаемая в результате преобразования, может содержаться в объекте измерения в двух формах: активной и пассивной.
Аналоговые электрические сигналы обычно регистрируются при измерениях одним из следующих способов: графическим, магнитным или электронным путем.
Графическая запись представляет собой регистрацию сигнала на бумаге с помощью пера. Магнитная запись измеряемых сигналов осуществляется на способном запоминать магнитном носителе. Электронная регистрация предусматривает запись измеряемого сигнала в полупроводниковую память, как это делается, например, в устройстве для регистрации переходных процессов.
Входная электрическая величина ХВХ преобразуется с помощью измерительной цепи в величину ХПР, непосредственно воздействующую на преобразователь, который, в свою очередь, преобразует ее в перемещение самописца регистрирующего устройства (РУ). Последний осуществляет запись измеряемой величины на носителе информации в функции времени или другой физической величины.

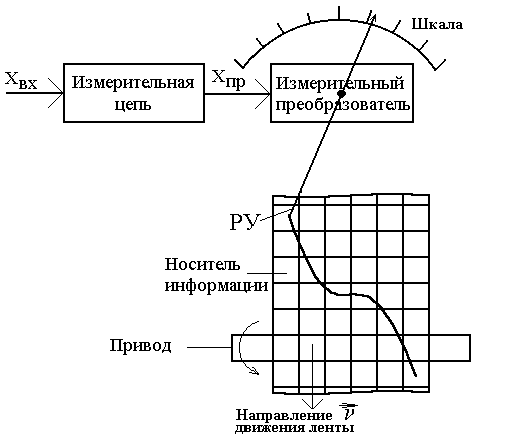

Обобщенная структурная схема электромеханического
самопищущего прибора
На координатной бумаге наносится координатная сетка в прямоугольных координатах - при прямолинейном перемещении самописца РУ или в криволинейных координатах - при угловом перемещении самописца РУ. Носителем информации в электромеханических преобразователях, как правило, является координатная бумага в виде диаграммной ленты или диска.
Диаграммная бумага перемещается устройством перемещения со скоростью, которая устанавливается в зависимости от скорости изменения измеряемой величины. Диаграммные ленты имеют для этой цели по краям отверстия (перфорацию), в которые входят зубцы или штифты барабана устройства перемещения. Дисковые диаграммы закрепляются на металлическом основании и вращаются вместе с ним.
-
а
б
в
Носители информации, используемые
в электромеханических самопишущих преобразователях
Схематическое устройство СП магнитоэлектрической системы с данным способом регистрации показано на рисунке
Устройство СП магнитоэлектрической системы с регистрацией информации способом печатания
Стрелка 1, закрепленная на подвижной части преобразователя, перемещается над диаграммной лентой 4, перегнутой через опорный валик 3 и устанавливается в положение, соответствующее значению измеряемой величины, не касаясь ленты. Прижимная дута 6, поднимаемая кулачком 2, периодически опускается на стрелку, прижимая ее вместе с красящей лентой 5 к диаграммной ленте, на которой в месте пересечения стрелки с валиком появляется точка. При перемещении диаграммной ленты на ней появляется последовательность точек, образующая точечную диаграмму. К недостаткам таких приборов следует отнести дискретность регистрируемой информации и усложнение их конструкции.
