3.2. Разработка архитектурных решений проектируемого здания с учетом теплотехнических требований.
Наружные стены здания выполнены из кирпича и утеплителя Pol Pan (фасадных систем)
Определение толщины утеплителя для ограждения из кирпича и утеплителя Pol Pan.
Здание находится в Одессе. Это III температурная зона.
RΣ пр ≥ Rq min
де RΣ пр – приведений опір теплопередачі непрозорої огороджувальної конструкції чи непрозорої частини огороджувальної конструкції (для термічно однорідних огороджувальних конструкцій визначається опір теплопередачі), приведений опір теплопередачі світлопрозорої огороджувальної конструкції, м2 ·К/Вт;
Rq min – мінімально допустиме значення опору теплопередачі непрозорої огороджувальної конструкції чи непрозорої частини огороджувальної конструкції, мінімальне значення опору теплопередачі світлопрозорої огороджувальної конструкції, м2 ·К/Вт
Таблиця 1 – Мінімально допустиме значення опору теплопередачі огороджувальної конструкції житлових та громадських будинків, Rq min, м2 ·К/Вт
№ поз. |
Вид огороджувальної конструкції |
Значення Rq min, для температурної зони |
|||
І |
ІІ |
ІІІ |
IV |
||
1 |
Зовнішні стіни |
2,8 |
2,5 |
2,2 |
2,0 |
2а* |
Покриття й перекриття неопалюваних горищ |
4,95 |
4,5 |
3,9 |
3,3 |
2б |
3,3 |
3,0 |
2,6 |
2,2 |
|
3 |
Перекриття над проїздами та холодними підвалами, що межують із холодним повітрям |
3,5 |
3,3 |
3,0 |
2,5 |
4 |
Перекриття над неопалюваними підвалами, що розташовані вище рівня землі |
2,8 |
2,6 |
2,2 |
2,0 |
5а* |
Перекриття над неопалюваними підвалами, що розташовані нижче рівня землі* |
3,75 |
3,45 |
3,0 |
2,7 |
5б |
2,5 |
2,3 |
2,0 |
1,8 |
|
6а |
Вікна, балконні двері, вітрини, вітражі, світлопрозорі фасади |
0,6 |
0,56 |
0,5 |
0,45 |
6б |
0,5 |
0,5 |
0,5 |
0,45 |
|
7 |
Вхідні двері в багатоквартирні житлові будинки та в громадські будинки |
0,44 |
0,41 |
0,39 |
0,32 |
8 |
Вхідні двері в малоповерхові будинки та в квартири, що розташовані на перших поверхах багатоповерхових будинків |
0,6 |
0,56 |
0,54 |
0,45 |
9 |
Вхідні двері в квартири, що розташовані вище першого поверху |
0,25 |
0,25 |
0,25 |
0,25 |
* Для будинків садибного типу і будинків до 4 поверхів включно |
|||||
|
|||||
Из таблицы Rq min=2,2 м2 К/Вт
RΣ пр = RВ + RК + RН (м2 оС/Вт) для однослойных конструкций
RΣ пр = RВ + R1 + R2 + R3 + … + Rn + RН для многослойных конструкций.
RВ = 0,114 (м2 оС/Вт) – сопротивление теплопередаче внутренней поверхности ограждения
RН = 0,043 (м2 оС/Вт) – сопротивление теплопередаче наружной поверхности ограждения
RК – термическое сопротивление ограждения
R1, R2, … Rn – термическое сопротивление слоев конструкции.
Необходимо определить два значения RΣ пр.
для стены из кирпича
для стены из кирпича и утеплителя (Pol Pan);
В расчетах необходимо запроектировать ограждение так, чтобы выполнялось условие RΣ пр ≥ Rq min, следовательно, RΣ пр 2,2 м2 оС/Вт.
Определение RΣ пр для однослойной конструкции из кирпича.
|
RΣ пр ≥ Rq min RΣ пр = 2,2 (м2 оС/Вт) А= 0,58 (Вт/м2 оС) = 0,51(м)
RΣ пр = RВ + RК + RН= 0,114 + 0,88 + 0,043 = 1,037 (м2 оС/Вт) RΣ пр = 1,037(м2 оС/Вт) Rq min = 2,2 (м2 оС/Вт) |
,
где
толщина ограждения (м),
-
коэффициент теплопроводности материала
(Вт/м2
оС)
(м2
оС/Вт)
Вывод: данная конструкция не может быть использована в качестве ограждающей стены в г. Одесса, т.к. сопротивление теплопередаче данной конструкции меньше требуемого значения.

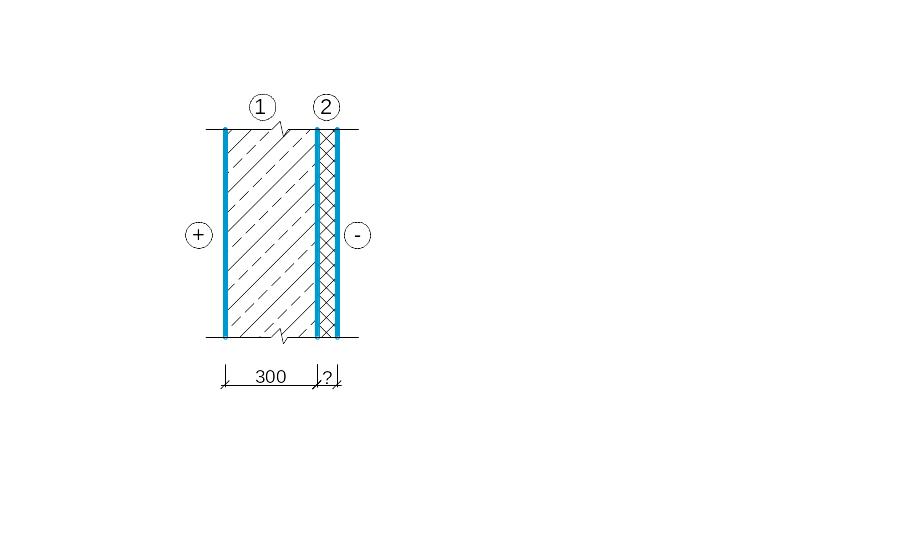

Определение толщины утеплителя для стены из слоя кирпича и утеплителя (Pol Pan).
|
RΣ пр ≥ Rq min RΣ пр = 2,2 (м2 оС/Вт) Утеплитель (Rockwoоl). 2 = 35 (кг/м3) 2 = ? 2= 0,037 (Вт/м2 оС) Rут≥ Rq min -RΣ пр Rут =2,2 -1,74 =0,46 ут = Rутут=0,460,037=0,017=0,02 м Выбирается фактическая толщина утеплителя 2 см. Р = 600 0,19+ 35 0,037 = 114 + 1,3 = 115,3 (кг/м2) Вес конструкции увеличился незначительно Перерасчет:
2факт
=
0,02 (м)
R2ф
=
RΣ пр ф = RВ + R1 + R2ф + RН = 2,28 (м2 оС/Вт) RΣ пр ф = 2,28 (м2 оС/Вт) Rq min = 2,2 (м2 оС/Вт)
|
= 0,54 (м2
оС/Вт)
Вывод: т.к. выполняется требование RΣ пр ≥ Rq min, данная конструкция может служить наружной стеной в городе Одесса, но при этом конструкция не стала легче.
