Центр многоугольника
Положение центра многоугольника.
Задайте опцию размещения [Вписанный в окружность/Описанный вокруг окружности] <текущий>: Ввести в или о или нажать ENTER
Вписанный в окружность
Задание радиуса окружности, на которой лежат вершины многоугольника.
Радиус окружности: Указать точку (2) или задать значение
При указании радиуса при помощи устройства указания одновременно задаются и радиус, и угол поворота многоугольника. При вводе радиуса с клавиатуры нижняя сторона многоугольника строится в соответствии с текущим углом поворота шаговой привязки.
Описанный вокруг окружности
Задание расстояния от центра многоугольника до середин его сторон.
Радиус окружности: Задать расстояние
При указании радиуса при помощи устройства указания одновременно задаются и радиус, и угол поворота многоугольника. При вводе радиуса с клавиатуры нижняя сторона многоугольника строится в соответствии с текущим углом поворота шаговой привязки.
Кромка
Определение многоугольника заданием конечных точек одной из его сторон.
Первая конечная точка стороны: Указать точку (1)
Вторая конечная точка стороны: Указать точку (2)

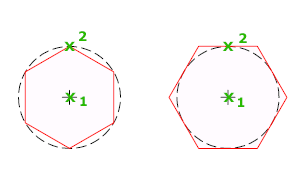

Для многоугольника можно задать различные параметры, например, количество сторон. Показано различие между опциями "Вписанный" и "Описанный".
одной из четырех возможных точек прямоугольника, затем щелкните
Вспомогательные линии построения.
Установка режимов для нескольких функций редактирования, включая автопривязку и автоотслеживание.
Параметры автопривязки
Настройка параметров средств визуализации, называемых в совокупности автопривязкой. Параметры автопривязки (AutoSnap™) хранятся в реестре. При наведении курсора или прицела на объект можно последовательно переключаться между всеми доступными точками привязки данного объекта с помощью клавиши TAB.
Маркер
Отображение маркеров автопривязки на экране. Маркер представляет собой геометрическое обозначение, которое появляется при перемещении курсора по точкам привязки объекта. (системная переменная AUTOSNAP)
Магнит
Включение и отключение магнита автопривязки. Магнит обеспечивает автоматическое перемещение курсора в ближайшую точку привязки. (системная переменная AUTOSNAP)
Всплывающие подсказки автопривязки
Управление выводом подсказок для автопривязки. Всплывающая подсказка сообщает о том, к какой части объекта осуществляется привязка. (системная переменная AUTOSNAP)
Прицел автопривязки
Управление прицелом автопривязки. Прицел выводится в центре перекрестья при привязке к точке объекта. (системная переменная APBOX)
Цвета
Вызов диалогового окна "Цвета окон чертежа".
Размер маркера автопривязки
Задание размера маркера автопривязки.
Параметры объектной привязки
Задание параметров для объектной привязки. (Команда ПРИВЯЗКА)
Игнорировать штриховку
Задание игнорирования объектной привязкой линий штриховки. (системная переменная OSOPTIONS)
Заменить значение Z на значение текущего уровня
Указывает, что при объектной привязке игнорируется значение Z положения привязки, а используется значение Z уровня в текущей ПСК.
Игнорировать объектные привязки к отрицательной полуоси Z для динамической ПСК
Если выбрана эта опция, геометрия с отрицательными значениями оси Z игнорируется объектными привязками во время использования динамической ПСК. (системная переменная OSOPTIONS)
