Преобразование единиц чертежа
Если чертёж создан в одной системе измерений (британской или метрической), а затем необходимо перейти в другую систему, с помощью команды МАСШТАБ измените масштаб модели с соответствующим коэффициентом преобразования, чтобы получить правильные значения расстояний и размеров.
Например, чтобы преобразовать чертеж, созданный в дюймах, в чертеж в сантиметрах, нужно изменить масштаб модели с коэффициентом 2,54. Для преобразования сантиметров в дюймы масштабный коэффициент должен быть равен 1/2,54 или 0,3937.
Установка и регулирование границ отображения сетки на текущей вкладке разметки листа или "Модель"
Меню: Формат Лимиты чертежаВ командной строке введите "лимиты".
Ввод команды: лимиты (или ’лимиты для прозрачного вызова)
Левый нижний угол или [Вкл/Откл] <текущий>: Задать точечный источник света, ввести вкл или откл или нажать клавишу ENTER
Левый нижний угол.
Задание левого нижнего лимита сетки.
Правый верхний угол <текущий>: Задать точку или нажать клавишу ENTER
Вкл
Включение контроля лимитов. Если контроль лимитов включен, то пользователь не может вводить точки, координаты которых выходят за лимиты сетки. Поскольку контроль относится только к указываемым точкам, фрагменты объектов (например, кругов), могут оказаться за пределами лимитов сетки.
Откл
Отключение режима контроля лимитов. Текущие значения лимитов сохраняются и могут быть использованы при последующем включении режима контроля лимитов.
Вычерчивание в двух измерениях. Прямолинейные отрезки. Прямоугольники. Многоугольники.
Для построения отрезка
Выберите меню Рисование Отрезок.В командной строке введите "отрезок".
Укажите начальную точку.
Можно воспользоваться устройством указания или ввести координаты в командной строке.
Укажите конечную точку первого сегмента.
Чтобы стереть последний сегмент, построенный в ходе выполнения команды ОТРЕЗОК, следует ввести о или выбрать "Отменить" на панели инструментов.
Укажите конечные точки последующих сегментов.
Нажмите ENTER, чтобы завершить построение, или з, чтобы замкнуть последовательность линейных сегментов.
Чтобы провести новый отрезок из конечной точки последнего построенного отрезка, вызовите команду ОТРЕЗОК и нажмите ENTER в ответ на запрос "Начальная точка".
Панель:Рисование
Ввод команды: ОТРЕЗОК
Построение полилинии в виде прямоугольника
Лента:Вкладка
"Главная"
панель
"Рисование"
"Прямоугольник".
Нет
на ленте.
Панель:Рисование
Меню: Рисование ПрямоугольникВ командной строке введите "прямоугольник".
Ввод команды: прямоуг или прямоугольник
Текущие настройки: Поворот = 0
Первый угол или [Фаска/Уровень/Сопряжение/Высота/Ширина]: Указать точку или задать опцию
С помощью этой команды можно задать параметры прямоугольника (длину, ширину, угол поворота) и управлять типом углов (сопряжение, фаска или квадрат).
Первый угол
Угловая точка прямоугольника.
Второй угол или [Площадь/Размеры/поВорот]: Указать точку или задать опцию

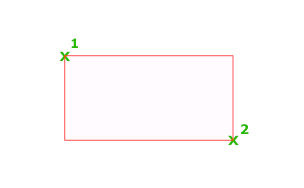

Другой угол
Построение прямоугольника по двум противоположным углам.
Площадь
Создает прямоугольник с использованием значений площади, а также значений длины или ширины. Если параметр "Фаска" или "Сопряжение" включен, эффекты фаски или сопряжения на углах прямоугольника включаются в площадь.
Введите площадь прямоугольника в текущих единицах <100>: Ввести положительное значение
Вычислять размеры прямоугольника на основе параметра [Длина/Ширина] <Длина>: Ввести д или ш
Введите длину прямоугольника <10>: Ввести ненулевое значение
или
Введите ширину прямоугольника <10>: Ввести ненулевое значение
Второй угол или [Площадь/Размеры/поВорот]: Перемещайте курсор для отображения одной из четырех возможных точек прямоугольника, затем щелкните нужную точку
Размеры
Построение прямоугольника по заданным значениям длины и ширины.
Длина прямоугольника <0,0000> Ввести ненулевое значение
Ширина прямоугольника <0,0000> Ввести ненулевое значение
Построение равносторонних многоугольников в виде замкнутых полилиний
Лента:Вкладка
"Главная"
панель
"Рисование"
"Многоугольник".
Нет
на ленте.
Панель:Рисование
Меню: Рисование МногоугольникВ командной строке введите команду "мн-угол".
Ввод команды: мн-угол
Число сторон <текущее>: Ввести значение от 3 до 1024 или нажать ENTER
Указание центра многоугольника или [Кромка]: Укажите точку (1) или нажмите e
