- •Графический интерфейс AutoCad. Интерфейс пользователя.
- •Контекстное меню. Использование диалоговых окон. Панели инструментов.
- •Ввод координат. Двухмерная система координат. Ввод значений координат с клавиатуры. Абсолютные значения прямоугольных координат. Относительные прямоугольные координаты.
- •Декартовы и полярные координаты
- •Вывод координат в строке состояния
- •Полярные координаты. Задание точек методом «направление-расстояние». Ортогональный режим. Режим отслеживания опорных полярных углов. Отображение значений координат.
- •Указание точки на экране. Шаговая привязка. Привязка к прямоугольной координатной сетке. Привязка к полярным углам. Объектная привязка.
- •Использование вспомогательных построений для задания точек. Выбор объектов.
- •Для создания шаблона метки
- •Преобразование единиц чертежа
- •Для построения отрезка
- •Первый угол
- •Центр многоугольника
- •Вспомогательные линии построения.
- •Параметры автоотслеживания
- •Криволинейные объекты. Окружности.
- •Центральная точка
- •Касательная к последнему проведенному отрезку, дуге или полилинии
- •Опции вычерчивания эллипса. Точки. Настройка стиля точки.
- •Управление видами и компоновка изображения на экране. Команды regen и redraw. Панорамирование.
- •Блокирование масштаба на видовых экранах листа
- •Управление масштабом чертежа на экране. Команда Zoom. Принцип работы. Опции команды.
- •Функция Aerial View. Неперекрывающиеся видовые экраны. Объединение неперекрывающихся видовых экранов.
- •Вкладка "Новые видовые экраны"—Пространство модели (Диалоговое окно "Видовые экраны")
- •Вкладка "Именованные видовые экраны"—Листы (Диалоговое окно "Видовые экраны")
- •Поворот сетки шаговой привязки. Изометрические чертежи.
- •Темы в этом разделе
- •Стирание объектов. Перенос объектов.
- •Копирование объектов.
- •Копирование объекта на другой слой
- •Расширенный набор инструментов редактирования. Использование команды Mirror. Создание эквидистантных объектов.
- •Для создания прямоугольного массива
- •Для создания кругового массива
- •Для создания кругового массива 3d объектов
- •Удлинение объектов.
- •Увеличение объектов. Растяжение объектов.
- •Команды конструирования объектов. Разрыв объектов. Ручки, как предмет экстренного редактирования объектов.
- •Ввод команды: разорвать
- •Использование команды chamfer. Плавное сопряжение углов с помощью команды fillet.
- •Первый объект
- •32. Извлечение информации из чертежа. Информация о чертеже в целом. Получение информации о затратах времени.
- •3D визуализация. Материалы.
- •33. Информация об объектах. Извлечение информации из Object Property Manager.
- •34. Нанесение размеров. Свойства размеров.
- •35. Линейные размеры.
- •36. Параллельные размеры.
- •Начало второй выносной линии
- •Положение элемента
- •38. Размерные цепи.
- •Начало второй выносной линии
- •39. Нанесение размеров дуг и окружностей. Нанесение маркеров центров дуг и окружностей. Нанесение размеров радиусов. Нанесение размеров диаметров.
- •Образмеривание кругов и дуг
- •Управление выносными линиями
- •Управление центровыми линиями и метками центра
- •Создание размеров радиуса с изломом
- •Выносные линии фиксированной длины
- •41. Создание сложных объектов. Принцип построения полилиний. Опции построения.
- •Создание широких полилиний
- •Для редактирования полилинии
- •Первая точка
- •44. Редактирование сплайнов.
- •Редактирование сплайнов с помощью ручек
- •Исправление формы сплайна
- •Штрихование областей
- •48. Размещение контуров штриховки.
- •Определение контуров штриховки
- •Нанесение штриховки и сплошной заливки
- •49. Островки.
- •Для создания стиля мультилиний
- •Создание стилей мультилиний
- •Для построения мультилинии
- •Задание способа нанесения двусторонних допусков
- •Процедура создания аннотативного допуска
- •Выносные линии
- •Маркеры центра
- •Размещение текста
- •Размещение текста
- •54. Настройка параметров нового размерного стиля. Text (Размерная надпись).
- •Размещение текста
- •55. Настройка параметров нового размерного стиля. Fit (Размещение текста в условиях ограниченного пространства).
- •Размещение текста
- •56. Настройка параметров нового размерного стиля. Primary Units (Основные единицы), Alternate Units (Альтернативные единицы).
- •Угловые размеры
- •Подавление нулей
- •57. Настройка параметров нового размерного стиля. Tolerances (Допуски).
- •Образец
- •Соединение объектов
- •Сохранение определения блока в новом файле чертежа
- •60. Расчленение блоков.
- •Управление свойствами при расчленении объекта
- •Границы области печати
- •Длинномерная печать на устройствах hp-gl
- •Вывод набора для публикации на плоттер или в файл печати
- •62. Использование пространства листа.
Образец
Вывод на экран образцов размерных изображений, отображающих результат изменения параметров размерного стиля.
58. Работа с блоками. Объединение объектов в блоки.
Динамический блок обладает гибкостью и интеллектуальными возможностями. Вхождение динамического блока можно легко изменить на чертеже во время работы. Для изменения геометрии можно использовать настраиваемые ручки или настраиваемые свойства. Это позволяет изменять вхождение блока на месте, вместо того чтобы искать другой блок для вставки или уточнять описание существующего блока.

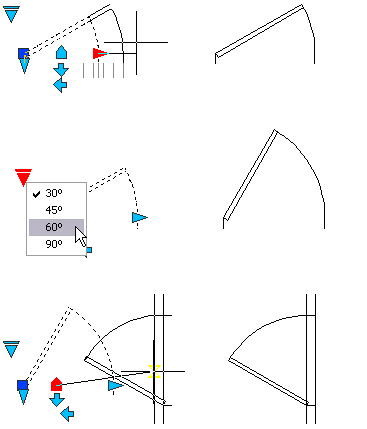

Например в случае вставки в чертеж вхождения блока может потребоваться изменить размер двери во время редактирования чертежа. Если блок является динамическим и в описании указано, что он имеет настраиваемый размер, то, чтобы изменить размер двери, достаточно перетащить ручку настройки или указать другой размер в палитре "Свойства". Возможно, также потребуется изменить угол открытия двери. Дверной блок также может содержать ручку выравнивания, которая позволяет быстро выравнивать вхождение дверного блока с другой геометрией на чертеже.
Кроме того, при наведении курсора на ручку отображается всплывающая подсказка или запрос, описывающие параметр для этой ручки. Отображением всплывающих подсказок управляет системная переменная GRIPTIPS.
В динамическом блоке могут присутствовать настраиваемые ручки или настраиваемые свойства. Возможно, в зависимости от того, как был определен блок, им можно будет управлять с помощью настраиваемых ручек или настраиваемых свойств. По умолчанию цвет настраиваемых ручек для динамического блока отличается от цвета стандартных. Цвет отображения настраиваемых ручек можно изменять с помощью системной переменной GRIPDYNCOLOR. В следующей таблице приведены различные типы настраиваемых ручек, которые можно включать в динамические блоки.
Тип ручки |
|
Манипулирование ручкой в чертеже |
Стандартный |
|
В пределах плоскости в любом направлении |
Линейный |
|
Назад и вперед в определенном направлении или вдоль оси |
Поворот |
|
Вокруг оси |
Отразить |
|
При нажатии отражается вхождение динамического блока |
Выравнивание |
|
В пределах плоскости в любом направлении; при перемещении над объектом вхождение блока выравнивается по объекту |
Поискать |
|
При нажатии отображается список элементов |
По завершении манипулирования динамическим блоком в чертеже его можно сбросить. При сбросе вхождения блока сам блок изменяется в соответствии со значением по умолчанию, указанным в описании блоков. Если масштаб вхождения динамического блока изменяется неравномерно или вхождение расчленяется, оно теряет свои динамические свойства. Блок можно сбросить, восстановив значения по умолчанию, что снова сделает его динамическим.
Некоторые динамические блоки определены таким образом, что геометрию внутри блока можно изменять только до определенных размеров, указанных в описаниях блоков. Если для редактирования вхождения блока используется ручка, в точках расположения допустимых значений для вхождения блока отображаются засечки. Если изменить значение свойства блока на значение, отличное от указанного в описании, будет выбрано ближайшее допустимое значение параметра. Например, согласно описанию длина блока имеет значение 2, 4 и 6. Если изменить это значение расстояния на 10, в результате будет выбрано 6, поскольку это ближайшее допустимое значение.
Блоки могут состоять из объектов, изначально находившихся на различных слоях и имевших различные свойства. Существует несколько способов создания блоков.
Существует несколько способов создания блоков:
Объединение объектов для создания определения блока в текущем чертеже.
Назначение определению блока в текущем чертеже функций динамического изменения с помощью контекстной вкладки ленты "Редактор блоков" (когда лента активна) или Редактор блоков (когда лента не активна).
Создание файла чертежа с последующей его вставкой в качестве блока в другой чертеж.
Создание файла чертежа с несколькими описаниями логически родственных блоков для использования в качестве библиотеки компонентов.
Блоки могут состоять из объектов, изначально находившихся на различных слоях и имевших различные цвета, типы линий и веса линий. Хотя вставляемый блок всегда размещается на текущем слое, для каждого объекта, входящего в блок сохраняется информация об исходных слоях, цветах и типах линий. Пользователь может сохранять исходные свойства объектов блока или использовать настройки текущего слоя и текущие значения цвета, типа и веса линий.
Определение блока может также содержать элементы, благодаря которым блок приобретает функции динамического изменения. Добавлять эти элементы в блок можно либо на контекстной вкладке "Редактор блоков" ленты, либо в редакторе блоков. При добавлении функций динамического изменения в блок добавляется гибкость и интеллектуальные возможности для геометрии. После вставки в чертеж вхождения блока с функциями динамического изменения можно манипулировать геометрией вхождения блока с помощью настраиваемых ручек или настраиваемых свойств в зависимости от того, как был определен блок.
Неиспользуемые в чертеже описания блоков можно удалить командой ОЧИСТИТЬ.
Кроме того, пользователь может создавать блоки, имеющие свойство аннотативный . Дополнительные сведения о создании аннотативных блоков и работе с ними см. в разделе Создание аннотативных блоков и атрибутов.
