Для создания стиля мультилиний
Выберите меню Формат Стили мультилиний.В командной строке введите "млстиль".
В диалоговом окне "Стиль мультилиний" нажмите кнопку "Создать".

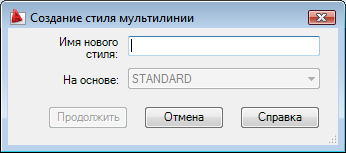

В диалоговом окне "Создать новый стиль мультилинии" введите имя стиля мультилинии и выберите стиль для начала рисования. Нажмите кнопку "Продолжить".

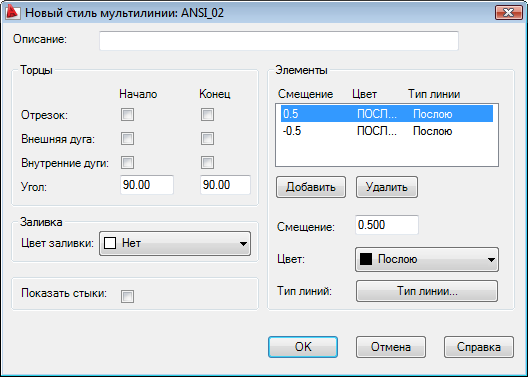

В диалоговом окне "Новый стиль мультилинии" выберите параметры стиля мультилинии. Можно также ввести описание.
Описание не является обязательной характеристикой стиля мультилиний. Его длина не должна превышать 255 символов, включая пробелы.
Нажмите "ОК".
В диалоговом окне "Стиль мультилинии" нажмите кнопку "Сохранить", чтобы сохранить стиль мультилинии в файле (по умолчанию имя файла — acad.mln). В одном файле можно сохранять несколько стилей мультилиний.
Перед созданием нового стиля мультилинии следует сохранить текущий стиль. В противном случае все изменения в текущем стиле будут потеряны.

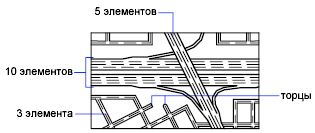

Мультилинии состоят из параллельных линий (от 1 до 16), называемых элементами.
При построении мультилинии можно использовать стиль СТАНДАРТ, в котором есть два элемента, или присвоить стиль, созданный ранее. Перед началом рисования можно задать режим расположения и масштаб мультилинии.
Тип расположения мультилинии определяет, с какой стороны от курсора будет нарисована мультилиния, или она будет расположена по центру.
Значение масштаба мультилинии определяет общую ширину мультилинии в текущих единицах. Масштаб мультилинии не связан с масштабом типа линий. Чтобы не допустить непропорционального изменения размеров точек и штрихов при изменении масштаба мультилинии, необходимо внести соответствующие изменения в масштаб типа линий.
Создание стилей мультилиний
Имеется возможность создавать именованные стили мультилиний, определяющие количество элементов и свойства каждого из них. Свойства мультилиний.
Общее число элементов и положение каждого элемента
Расстояние смещения от оси мультилинии для каждого элемента
Цвет и тип линии каждого элемента
Символы видимости отрезков, именуемые стыками, на каждой вершине
Используемый тип торцевых ограничителей
Цвет заливки фона мультилинии
В стиле мультилиний может быть описано до 16 элементов. Элементы с положительным смещением располагаются по одну сторону от оси мультилинии, элементы с отрицательным смещением - по другую сторону.
Для построения мультилинии
Выберите меню Рисование Мультилиния.В командной строке введите "млиния".
В командной строке введите c для выбора стиля.
Введите ? для получения списка доступных стилей.
Чтобы определить расположение мультилинии, нужно ввести р и выбрать один из следующих вариантов: верх, центр или низ.
Для изменения масштаба мультилинии введите м и задать новый масштаб.
Теперь можно переходить непосредственно к построению мультилинии.
Укажите начальную точку.
Укажите вторую точку.
Задайте дополнительные точки или нажмите ENTER. Если указано три или более точек, то для замыкания мультилинии можно ввести з.
Ввод команды: МЛИНИЯ
51. Задание свойств мультилиний.
Многострочные объекты состоят из параллельных линий (от 1 до 16), называемых элементами. Для изменения мультилиний можно использовать обычные команды редактирования, команду редактирования мультилинии и стили мультилинии.
Специальные функции редактирования мультилинии доступны с помощью команды МЛРЕД, включая следующие.
Добавление или удаление вершины
Контролирование видимости стыков угла
Контролирование стиля пересечения с другими мультилиниями

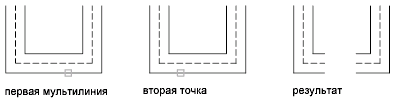

Создание или удаление разрывов в многострочном объекте
Добавление и удаление вершин мультилиний
Имеется возможность добавления к мультилинии новой вершины или удаления имеющейся.

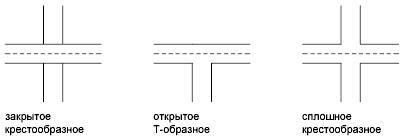

Редактирование пересечений мультилиний
Имеется возможность отредактировать способ пересечения мультилиний. Пересечения могут быть крестообразными или T-образными; крестообразные или T-образные подразделяется на закрытые, открытые и сплошные пересечения.
Редактирование стилей мультилиний
Можно использовать команду МЛСТИЛЬ для редактирования стилей мультилиний, т.е. изменить свойства элементов, а также вид торцов и цвет закрашивания для последующих мультилиний.
Стили мультилиний определяют количество элементов в мультилинии, цвет, тип линий, толщину линии и смещение каждого элемента от исходного положения. Кроме того, допускается изменение вида соединяющих отрезков, торцевых ограничителей и фона заполнения.
Стили мультилиний имеют следующие ограничения.
Редактирование свойств элементов и мультилиний невозможно для стиля СТАНДАРТ и стилей, используемых в чертеже.
Редактировать стиль мультилинии необходимо до того, как он будет использован для создания мультилинии в текущем чертеже.
ПримечаниеЕсли не сохранить созданный с помощью команды МЛСТИЛЬ стиль мультилинии, то выбор другого стиля или переход к созданию нового приведет к потере всех свойств команды МЛСТИЛЬ Поэтому после определения свойств стиля мультилинии рекомендуется сразу сохранить его в MLN-файле.
Использование команд редактирования для мультилиний
Можно использовать большинство обычных команд редактирования для мультилиний кроме
РАЗОРВАТЬ
ФАСКА
СОПРЯЖЕНИЕ
УВЕЛИЧИТЬ
СМЕЩЕНИЕ
Для выполнения этих операций сначала использовать команду РАСЧЛЕНИТЬ для перемещения многострочного объекта с объектом отдельной линии.
Примечание При обрезке или удлинении многострочного объекта форму конца мультилинии определяет только первый объект контура. Сложный контур не может находиться на конечной точки мультилинии.
Меню: Редактировать Объект МультилинияВ командной строке введите команду "млред".
Ввод команды: млред
Изменяет объекты мультилиний. В диалоговом окне инструменты с образцами изображений отображаются в четырех столбцах. Первый столбец управляет пересекающимися мультилиниями, второй - мультилиниями, образующими пересечение в форме Т, третий - угловыми соединениями и вершинами, а четвертый - разрывами мультилиний.

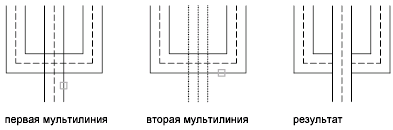

Закрытый крест
Создание пересечения мультилиний в форме закрытого креста.
Выберите первую мультилинию: Выбрать мультилинию для переднего плана
Выберите вторую мультилинию: Выбрать пересекающуюся мультилинию
Строится пересечение в форме закрытого креста, после чего выводится следующий запрос:
Выберите первую мультилинию или [Отменить]: Выбрать следующую мультилинию или ввести о
Первая мультилиния
Редактирование следующей мультилинии. После этого программа предлагает выбрать вторую мультилинию.
Отменить
Отмена создания закрытого крестообразного пересечения. После этого программа предлагает выбрать первую мультилинию.

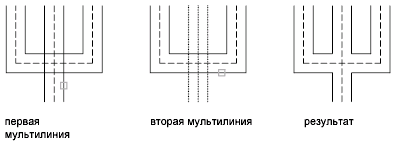

Открытый крест
Создание пересечения мультилиний в форме открытого креста. Разрываются все элементы первой мультилинии и наружные элементы второй.
Выберите первую мультилинию: Выбрать мультилинию
Выберите вторую мультилинию: Выбрать пересекающуюся мультилинию
Строится пересечение в форме открытого креста, после чего выводится следующий запрос:
Выберите первую мультилинию или [Отменить]: Выбрать следующую мультилинию или ввести о
Первая мультилиния
Редактирование следующей мультилинии. После этого программа предлагает выбрать вторую мультилинию.
Отменить
Отмена создания открытого крестообразного пересечения. После этого программа предлагает выбрать первую мультилинию.

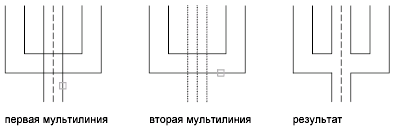

Сплошной крест
Создание пересечения мультилиний в форме сплошного креста. Порядок выбора мультилиний значения не имеет.
Выберите первую мультилинию: Выбрать мультилинию
Выберите вторую мультилинию: Выбрать пересекающуюся мультилинию
Строится пересечение в форме сплошного креста, после чего выводится следующий запрос:
Выберите первую мультилинию или [Отменить]: Выбрать следующую мультилинию или ввести о
Первая мультилиния
Редактирование следующей мультилинии. После этого программа предлагает выбрать вторую мультилинию.
Отменить
Отмена создания сплошного крестообразного пересечения. После этого программа предлагает выбрать первую мультилинию.

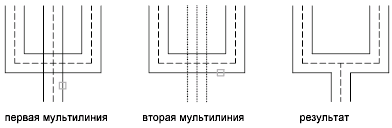

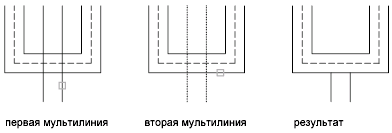

Закрытое Т
Создание пересечения мультилиний в форме закрытого Т. Программа обрезает или удлиняет первую мультилинию до пересечения со второй.
Выберите первую мультилинию: Выбрать мультилинию, которая будет обрезана или удлинена
Выберите вторую мультилинию: Выбрать пересекающуюся мультилинию
Строится пересечение в форме закрытого T, после чего выводится следующий запрос:
Выберите первую мультилинию (или "Отменить"): Выбрать следующую мультилинию или ввести о
Первая мультилиния
Редактирование следующей мультилинии. После этого программа предлагает выбрать вторую мультилинию.
Отменить
Отмена создания закрытого Т-образного пересечения. После этого программа предлагает выбрать первую мультилинию.

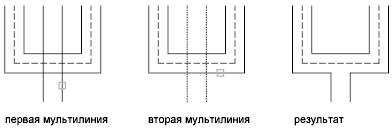

Открытое Т
Создание пересечения мультилиний в форме открытого Т. Программа обрезает или удлиняет первую мультилинию до пересечения со второй.
Выберите первую мультилинию: Выбрать мультилинию, которая будет обрезана или удлинена
Выберите вторую мультилинию: Выбрать пересекающуюся мультилинию
Строится пересечение в форме открытого T, после чего выводится следующий запрос:
Выберите первую мультилинию (или "Отменить"): Выбрать следующую мультилинию или ввести о
Первая мультилиния
Редактирование следующей мультилинии. После этого программа предлагает выбрать вторую мультилинию.
Отменить
Отмена создания открытого Т-образного пересечения. После этого программа предлагает выбрать первую мультилинию.
Сплошное Т
Создание пересечения мультилиний в форме сплошного Т. Программа обрезает или удлиняет мультилинию до пересечения с другой мультилинией.
Выберите первую мультилинию: Выбрать мультилинию, которая будет обрезана или удлинена
Выберите вторую мультилинию: Выбрать пересекающуюся мультилинию
Строится пересечение в форме сплошного T, после чего выводится следующий запрос:
Выберите первую мультилинию (или "Отменить"): Выбрать следующую мультилинию или ввести о
Первая мультилиния
Редактирование следующей мультилинии. После этого программа предлагает выбрать вторую мультилинию.
Отменить
Отмена создания сплошного Т-образного пересечения. После этого программа предлагает выбрать первую мультилинию.

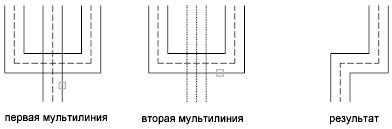

Угловой стык
Создание углового стыка в месте пересечения мультилиний. Программа обрезает или удлиняет мультилинии до их пересечения.
Выберите первую мультилинию: Выбрать мультилинию, которая будет обрезана или удлинена
Выберите вторую мультилинию: Выбрать вторую мультилинию для углового стыка
Строится угловой стык, после чего выводится следующий запрос:
Выберите первую мультилинию (или "Отменить"): Выбрать следующую мультилинию или ввести о
Первая мультилиния
Редактирование следующей мультилинии. После этого программа предлагает выбрать вторую мультилинию.
Отменить
Отмена создания углового стыка. После этого программа предлагает выбрать первую мультилинию.

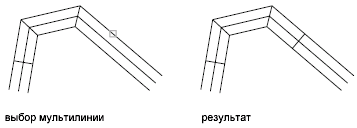

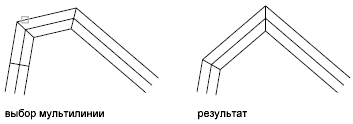

Добавить вершину
Добавление вершины для мультилинии.
Выберите мультилинию: Выбрать мультилинию
Программа добавляет в выбранной точке вершину и выдает следующий запрос:
Выберите мультилинию или [Отменить]: Выбрать следующую мультилинию или ввести о
Мультилиния
Редактирование следующей мультилинии. После этого программа снова предлагает выбрать мультилинию.
Отменить
Удаление добавленной вершины. После этого программа предлагает выбрать мультилинию.
Удалить вершину
Удаление вершины мультилинии.
Выберите мультилинию: Выбрать мультилинию
Программа удаляет ближайшую к выбранной точке вершину и выдает следующий запрос:
Выберите мультилинию или [Отменить]: Выбрать следующую мультилинию или ввести о
Мультилиния
Редактирование следующей мультилинии. После этого программа снова предлагает выбрать мультилинию.
Отменить
Восстановление удаленной вершины. После этого программа предлагает выбрать мультилинию.
Обрезать один
Создает визуальный разрыв в выбранном элементе мультилинии.
Выберите мультилинию: Выбрать мультилинию
Программа принимает выбранную точку в качестве первой точки для обрезки и выводит запрос:
Укажите вторую точку: Указать вторую точку обрезки на мультилинии
Элемент обрезается, после чего выводится следующий запрос:
Выберите мультилинию или [Отменить]: Выбрать следующую мультилинию или ввести о
Мультилиния
Редактирование следующей мультилинии. После этого программа снова предлагает выбрать мультилинию.
Отменить
Отмена обрезки. После этого программа предлагает выбрать мультилинию.
Обрезать все
Создает визуальный разрыв через всю мультилинию.
Выберите мультилинию: Выбрать мультилинию
Программа принимает выбранную точку в качестве первой точки для обрезки и выводит запрос:
Укажите вторую точку: Указать вторую точку обрезки на мультилинии
Все элементы мультилинии обрезаются, после чего выдается следующий запрос:
Выберите мультилинию или [Отменить]: Выбрать следующую мультилинию или ввести о
Мультилиния
Редактирование следующей мультилинии. После этого программа снова предлагает выбрать мультилинию.
Отменить
Отмена обрезки. После этого программа предлагает выбрать мультилинию.
Соединить все
Соединение разделенных сегментов мультилинии.
Выберите мультилинию: Выбрать мультилинию
Программа принимает выбранную точку в качестве начальной точки для соединения и выводит запрос:
Укажите вторую точку: Указать на мультилинии вторую точку соединения
Все элементы мультилинии соединяются, после чего выдается следующий запрос:
Выберите мультилинию или [Отменить]: Выбрать следующую мультилинию или ввести о
Мультилиния
Редактирование следующей мультилинии. После этого программа снова предлагает выбрать мультилинию.
Отменить
Отмена соединения. После этого программа снова предлагает выбрать мультилинию.
52. Создание размерных стилей и допусков. Размерные стили.
Размерный стиль - это именованный набор размерных параметров, управляющих внешним видом размеров, например стилем стрелок, расположением текста и двусторонними допусками. Использование размерных стилей позволяет быстро форматировать размеры, обеспечивая их соответствие государственным стандартам и стандартам предприятия.
Процедура создания нового стиля аннотативных размеров
Выберите Формат Размерные стили.
В командной строке введите "рзмстиль".
В диалоговом окне "Диспетчер размерных стилей" нажмите "Новый".
В диалоговом окне "Создание нового размерного стиля" введите имя нового стиля.
Выберите "Аннотативный".
Нажмите кнопку "Продолжить".
В диалоговом окне "Новый размерный стиль" выберите соответствующую вкладку и внесите изменения для задания размерного стиля.
Нажмите "ОК".
Для задания этого стиля в качестве текущего размерного стиля выберите "Установить как текущее" (не обязательно).
Нажмите кнопку "Закрыть".
При нанесении размера используются параметры текущего размерного стиля
При изменении параметров размерного стиля все размеры на чертеже, использующие этот стиль, обновляются автоматически
Можно создать размерные подстили для указанных типов размеров, которые отличаются от текущего размерного стиля
При необходимости размерный стиль можно на время переопределить.
Панель:Стили
Меню: Формат Размерные стилиВ командной строке введите "рзмстиль".
Меню: Формат Размерные стилиВ командной строке введите "рзмстиль".
Ввод команды: рзмстиль
Здесь указывается имя нового размерного стиля, базовый стиль для его создания и типы размеров, к которым он должен применяться.
Имя нового стиля
Присвоение размерному стилю нового имени.
На основе
Стиль, на основе которого создается новый стиль. Использование существующего стиля в качестве основы позволяет создать новый стиль с минимумом усилий, т.к. на практике большинство стилей отличается друг от друга всего лишь несколькими установками переменных.
Аннотативный
Указывается, что размерным стилем будет аннотативный . Щелкните на информационном значке, чтобы узнать больше об аннотативных объектах.
Размеры
Создание размерного субстиля, применимого только к отдельным типам размеров. Например, можно создать модификацию размерного стиля СТАНДАРТ, используемую только для размеров диаметра.
Далее
Отображает диалоговое окно "Новый размерный стиль", в котором можно задать свойства нового размерного стиля.
Допуски показывают пределы, в которых может колебаться размер. Можно управлять отображением двусторонних допусков, стили которых можно выбирать.
Допуски показывают пределы, в которых может колебаться размер. Применение допусков в производстве позволяет задавать степень точности, которая должна соблюдаться при изготовлении для элементов детали, таких как точка, отрезок, ось или поверхность.
Допуски могут быть элементами размеров. Для этого их следует включить в размерный текст. Такие размерные допуски показывают максимальные и минимальные допустимые значения размерных величин. Кроме того, имеется возможность использования допусков формы и расположения, выражающих отклонения формы, контура, ориентации и взаимного расположения.
Нанесение допусков, формы и расположения в табличной форме
Лента:Вкладка "Аннотации" панель "Размеры" "Допуск".
Нет на ленте.
Панель:Размер
Меню: Размеры ДопускВ командной строке введите "допуск".
Ввод команды: допуск
Откроется диалоговое окно "Допуски формы и расположения".

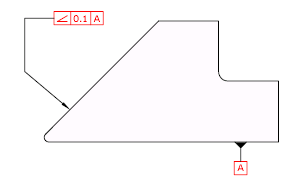

Допуски формы и расположения иллюстрируют отклонения формы, профиля, ориентации и расположения элементов чертежа. Допуски формы и расположения можно создать, используя линии выноски, с помощью команд ДОПУСК, ВЫНОСКА и БВЫНОСКА.
