Выносные линии фиксированной длины

С помощью Диспетчера размерных стилей на вкладке "Линии" можно указать размерный стиль, устанавливающий полную длину выносных линий от размерной линии до исходной точки размера.

Расстояние отступа выносной линии от исходной точки никогда не будет меньше значения, указанного системной переменной DIMEXO.

41. Создание сложных объектов. Принцип построения полилиний. Опции построения.

• Построение дуг

Дуги можно строить различными способами с использованием различных сочетаний таких параметров, как центральная, начальная и конечная точки, радиус, центральный угол, длина и направление хорды.

• Построение кругов

Для построения кругов используются различные сочетания таких параметров, как положение центра, радиус, диаметр, положение точек окружности и других объектов.

• Построение дуг полилиний

Полилиния представляет собой связанную последовательность сегментов; все эти сегменты являются единым объектом. Полилинии могут состоять из линейных и дуговых сегментов, а также из любых их сочетаний.

• Построение колец

Кольца представляют собой заполненные круги или замкнутые широкие полилинии круглой формы.

• Построение эллипсов

Построение эллипсов производится путем задания двух осей. Длинная ось эллипса называется его большой осью, короткая - малой осью.

• Построение сплайнов

Сплайн представляет собой гладкую кривую, проходящую через заданный набор точек или рядом с ними. Пользователь может задавать точность прохождения кривой через определяющие точки.

• Построение спиралей

Спираль представляет собой открытую 2D или 3D переходную кривую.

Полилиния представляет собой связанную последовательность сегментов; все эти сегменты являются единым объектом. Полилинии могут состоять из линейных и дуговых сегментов, а также из любых их сочетаний.

Полилинии идеально подходят для следующих применений:

• контурные линии на топографических картах, изобары и другие элементы научной графики,

• электрические схемы и топологии печатных плат,

• технологические схемы и схемы трубопроводов,

• профили для выдавливания и траектории выдавливания в твердотельном 3D моделировании.

Для создания полилиний предусмотрен ряд команд, в том числе ПЛИНИЯ, ПРЯМОУГ, МН-УГОЛ, КОЛЬЦО, КОНТУР и ОБЛАКО. При использовании всех этих команд создается объект типа КПОЛИЛИНИЯ (компактная полилиния).

Команда 3DПЛИНИЯ позволяет создавать неплоские полилинии, т.е. объекты типа ПОЛИЛИНИЯ. Для 3D полилиний существует меньше возможностей редактирования.

Созданную полилинию можно редактировать с помощью ручек или команды ПОЛРЕД. С помощью команды РАСЧЛЕНИТЬ полилинию можно преобразовать в отдельные отрезки и дуги.

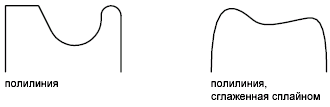

ПримечаниеСглаженную сплайном полилинию, созданную с помощью команды ПОЛРЕД, можно преобразовать в настоящий сплайновый объект командой СПЛАЙН.

Создание широких полилиний

Создаваемые полилинии могут иметь различную ширину, которая устанавливается опциями "Ширина" и "Полуширина". Для каждого сегмента можно задать свое значение ширины; кроме того, сегменты могут сужаться или расширяться, если значения ширины в начальной и конечной точках различны. Эти опции доступны после указания начальной точки при построении полилинии.

Опциями "Ширина" и "Полуширина" задается ширина следующего создаваемого сегмента полилинии. Любые ненулевые положительные значения ширины приводят к созданию широких линий, которые отображаются закрашенными или в виде контуров, в зависимости от состояния режима заливки.

Места пересечений смежных широких сегментов полилинии обычно подрезаются. Однако, этого не происходит в случае некасательных дуговых сегментов, очень острых углов пересечения или при использовании прерывистого типа линий.

Создание полилиний из контуров перекрывающихся объектов

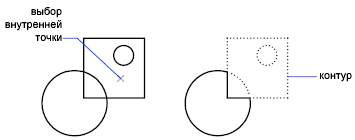

Команда КОНТУРпозволяет создать полилинию из границ объектов, образующих замкнутую область. Созданная таким образом полилиния представляет собой отдельный объект, отличающийся от объектов, использовавшихся для ее создания.

При работе с большими и сложными чертежами процесс задания контуров можно упростить, сгруппировав контуры в наборы. Набор создается путем выбора объектов, которые должны определять окончательный контур.

Для построения полилинии из линейных сегментов

1. Выберите   Рисование  Полилиния. В командной строке введите "плиния".

2. Укажите начальную точку полилинии.

3. Укажите конечную точку первого сегмента полилинии.

4. Продолжите указание конечных точек для последующих сегментов.

5. Для завершения построения нажмите ENTER или введите з, если нужно замкнуть полилинию.

Чтобы провести новую полилинию из конечной точки последней построенной полилинии, нужно снова вызвать команду ПЛИНИЯ и нажать ENTER в ответ на запрос "Начальная точка".

• Панель:Рисование

42. Редактирование полилиний.

Для изменения формы полилиний, кроме общих операций редактирования, предусмотрены также дополнительные операции. Кроме того, можно объединять отдельные полилинии в одну.

Редактирование полилиний заключается в их замыкании и размыкании, а также в перемещении, добавлении и удалении отдельных вершин. Имеется возможность выпрямления полилинии между двумя вершинами, настройки типа линии так, что до и после каждой вершины рисуются штрихи. Можно задать единую ширину для всей полилинии или управлять шириной для каждого сегмента. Полилинии можно также линейно аппроксимировать в сплайновые кривые.

Сегменты объединяемых полилиний

К разомкнутой полилинии можно присоединить отрезок, дугу или другую полилинию, если их конечные точки совпадают. Если конечные точки не совпадают, но расстояние между ними не превышает некоторого критического значения, то объединение выполняется с помощью обрезки, удлинения или создания нового сегмента.

Свойства объединенных полилиний

Полилиния, полученная в результате объединения нескольких объектов с различными свойствами, наследует свойства первого выбранного объекта. Если две линии примыкают к полилинии в форме буквы Y, выбирается одна из линий и она присоединяется к полилинии. Данное объединение также приводит к тому, что программа неявно отменяет сглаживание как исходной полилинии, так и присоединяемой. После присоединения полученную полилинию можно сгладить снова.

Дополнительные опции редактирования полилиний

Для редактирования полилиний, кроме общих операций редактирования, применяемых ко многим объектам, предусмотрены также дополнительные опции редактирования и объединения, реализуемые командой ПОЛРЕД.

• "Замкнуть". Создание замыкающего сегмента полилинии, соединяющего его последний сегмент с первым. Полилиния считается открытой, пока ее не замкнуть с помощью параметра "Замкнуть".

• "Соединить". Добавление линий, дуг или полилиний к концу открытой полилинии и отмена сглаживания для полилиний, сглаженных дугой. Конец добавляемого объекта должен точно совпадать с одной из конечных точек полилинии.

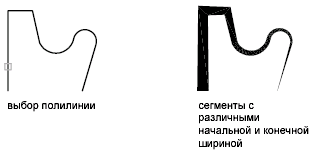

• "Ширина". Задание новой единой ширины для всей полилинии. Можно воспользоваться также подопцией "Ширина" опции "Вершина" для изменения начальной и конечной ширины отдельных сегментов.

• "Вершина". Первая вершина полилинии на экране помечается крестиком (X) на экране. Если для этой вершины задана касательная, то ее направление указывается стрелкой.

• "Сгладить". Вычисление гладкой кривой, сглаживающей вершины полилинии дугами. Кривая проходит через все вершины полилинии, удовлетворяя при этом значениям касательных, заданных для этих вершин.

• "Сплайн". Использование вершин выбранной полилинии в качестве управляющих точек или контура сглаженной сплайном полилинии. Кривая проходит через первую и последнюю управляющие точки, если исходная полилиния не была замкнута.

• "Убрать сглаживание". Удаление всех дополнительных вершин с помощью сглаженной дугой или сплайном полилинии и выпрямление всех сегментов полилинии.

• "Типлин". Задание способа генерации типа линий в вершинах полилинии. При включенном параметре генерация заданного типа линий начинается со штриха и заканчивается штрихом в каждой вершине.
