Начало второй выносной линии

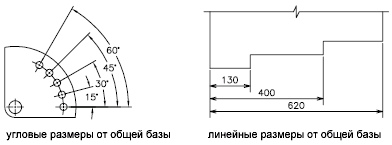

По умолчанию начало первой выносной линии базового размера используется в качестве начала первой выносной линии размера, откладываемого от базовой линии. Пользователь может, однако, в ответ на запрос указания начала второй линии выбрать какой-либо из других существующих на чертеже размеров. Тогда базовый размер откладывается от той выносной линии выбранного размера, которая расположена ближе к точке указания. После указания второй точки наносится основной размер и вновь выводится запрос "Начало второй выносной линии". Для завершения команды нужно нажать клавишу ESC. Для выбора другого линейного, ординатного или углового размера в качестве основания для базового размера следует нажать клавишу ENTER.

Выбрать исходный размер: Выбрать линейный, ординатный или угловой размер

Выбрать базовый размер или нажать клавишу ESC для завершения команды.

Положение элемента

Конечная точка базового размера используется в качестве конечной точки размера, откладываемого от базовой линии. Появляется запрос для следующего положения элемента. При выборе положения элемента наносится основной размер и вновь выводится запрос "Положение элемента". Для завершения команды нужно нажать клавишу ESC. Для выбора другого линейного, ординатного или углового размера в качестве основания для базового размера следует нажать клавишу ENTER.

Выбрать исходный размер: Выбрать линейный, ординатный или угловой размер

Выбрать базовый размер или нажать клавишу ESC для завершения команды.

Отменить

Отмена нанесения последнего базового размера (в пределах одной команды).

Выбрать

Программа предлагает выбрать линейный, угловой или ординатный размер в качестве исходного. После выбора исходного размера вновь выводится запрос "Начало второй выносной линии" или "Положение элемента".

38. Размерные цепи.

Нанесение линейных, угловых или ординатных размеров от второй выносной линии предыдущего или выбранного размера

 Лента:Вкладка "Аннотации" панель "Размеры" "Продолжить". Нет на ленте.

 Панель:Размер

 Меню:    Размеры   ЦепьВ командной строке введите "рзмцепь".

 Ввод команды: рзмпродолж

Размерные линии выравниваются автоматически.

Если в течение сеанса редактирования размер не нанесен, программой предлагается выбрать линейный, угловой или ординатный размер в качестве размера цепи.

Выбрать исходный размер: Выбрать линейный, ординатный или угловой размер

Если размеры уже нанесены, программа не выводит этот запрос и использует последний созданный в текущем сеансе объект для нанесения размера. Если выбран линейный или угловой размер, появляется следующий запрос:

Задать начало второй выносной линии или [Отменить/Выбрать] <Выбрать>: Указать точку, задать опцию или нажать клавишу ENTER для выбора базового размера

Если выбран ординатный размер, появляется следующий запрос:

Положение элемента или [Отменить/Выбрать] <Выбрать>:

Для завершения команды дважды нажать клавишу ENTER или нажать ESC. Внешний вид размерного текста определяется текущим размерным стилем.

Начало второй выносной линии

Начало второй выносной линии указанного размера используется в качестве начала первой выносной линии следующего размера цепи. Внешний вид размерного текста определяется текущим размерным стилем.

После выбора исходного размера вновь выводится запрос "Начало второй выносной линии". Для завершения команды нужно нажать клавишу ESC. Для выбора другого линейного, ординатного или углового размера в качестве основания для продолженного размера следует нажать клавишу ENTER.

Выбрать исходный размер: Выбрать линейный, ординатный или угловой размер

Выбрать базовый размер или нажать клавишу ESC для завершения команды.

Положение элемента

Конечная точка базового размера используется в качестве конечной точки размерной цепи. Появляется запрос для следующего положения элемента. При выборе положения элемента наносится исходный размер и вновь выводится запрос "Положение элемента". Для завершения команды нужно нажать клавишу ESC. Для выбора другого линейного, ординатного или углового размера в качестве основания для продолженного размера следует нажать клавишу ENTER.

Выбрать исходный размер: Выбрать линейный, ординатный или угловой размер

Выбрать базовый размер или нажать клавишу ESC для завершения команды.

Отменить

Отмена нанесения последнего размера цепи (в пределах одной команды).

Выбрать

Программа предлагает выбрать линейный, угловой или ординатный размер в качестве исходного. После выбора исходного размера вновь выводится запрос "Начало второй выносной линии" или "Положение элемента". Для завершения команды нужно нажать клавишу ESC.
