34. Нанесение размеров. Свойства размеров.
Имеется возможность наносить линейные размеры с горизонтальным, вертикальным или параллельным направлением размерных линий. Линейные размеры могут располагаться в несколько уровней или составлять размерные цепи.
Линейные размеры могут иметь горизонтальное, вертикальное или параллельное направление. Размерная линия параллельного размера ориентирована так же, как и отрезок (воображаемый или реальный), соединяющий размерные точки. Последовательности линейных размеров могут представлять собой размеры от общей базы или размерные цепи.

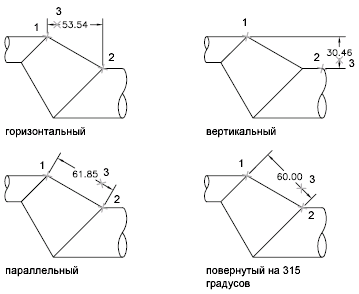

На следующих чертежах задаются начальные точки выносных линий в позициях 1 и 2. Положение размерной линии определяется указанием точки 3.
При нанесении линейного размера можно редактировать размерный текст, а также задавать углы направлений текста и размерной линии.
35. Линейные размеры.
Линейные размеры могут иметь горизонтальное, вертикальное или параллельное направление. Размерная линия параллельного размера ориентирована так же, как и отрезок (воображаемый или реальный), соединяющий размерные точки. Последовательности линейных размеров могут представлять собой размеры от общей базы или размерные цепи.
На следующих чертежах задаются начальные точки выносных линий в позициях 1 и 2. Положение размерной линии определяется указанием точки 3.
При нанесении линейного размера можно редактировать размерный текст, а также задавать углы направлений текста и размерной линии.
Имеется возможность нанесения размеров, описывающих горизонтальные или вертикальные величины координат и линейных характеристик объектов.

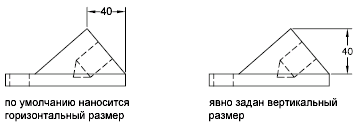

Программа автоматически наносит горизонтальный или вертикальный размер в соответствии с исходными точками выносных линий, указанными пользователем, или местом выбора объекта. Тем не менее, можно заменить этот размер при нанесении, указав его положение (горизонтальное или вертикальное). На следующем примере чертежа по умолчанию создается горизонтальный размер, который меняется пользователем на вертикальный.
36. Параллельные размеры.
Нанесение параллельных линейных размеров
Лента:Вкладка
"Главная"
панель
"Аннотации"
"Параллельный".
Нет
на ленте.
Панель:Размер
Меню: Размеры ПараллельныйВ командной строке введите "рзмпарал".
Ввод команды: рзмпарал
Задать начало первой выносной линии или <выбрать объект>: Указать точку для ручного задания выносных линий или нажать клавишу ENTER для автоматического нанесения выносных линий
После выбора режима нанесения выносных линий появляется запрос:
Положение размерной линии или [МТекст/Текст/Угол]: Укажите точку или задайте опцию
Создание линейного размера, выровненного по исходным точкам выносных линий.
Начало выносной линии

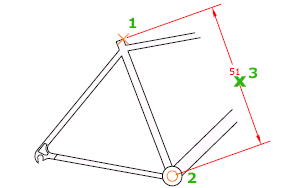

Первая точка задает положение начала первой выносной линии (1). Предлагается указать вторую точку.
Начало второй выносной линии: Указать точку (2)
Выбор объекта
Автоматическое определение начальных точек первой и второй выносной линии после выбора объекта.
Выбрать объект для нанесения размера:
У полилиний (и подобных им объектов, которые можно расчленять) можно наносить лишь размеры отдельных сегментов. Не допускается выбор объектов, входящих в блок, вставленный с разными масштабными коэффициентами.

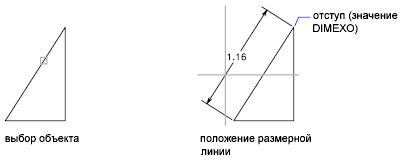

При выборе отрезка или дуги начальными точками выносных линий являются конечные точки объекта. Выносные линии смещены от конечных точек на расстояние, определяемое значением параметра "Отступ от объекта" во вкладке "Линии и стрелки" диалоговых окон "Создание нового размерного стиля", "Редактирование размерного стиля", "Переопределение размерного стиля" (см. команда РЗМСТИЛЬ). Это значение хранится в системной переменной DIMEXO.
При выборе круга начальными точками выносных линий являются концы его диаметра, проведенного через точку выбора. Точка указания берется за начало первой выносной линии.
Положение размерной линии
Указывается точка, через которую проводится размерная линия и которая задает направление выносных линий. После определения положения команда РЗМПАРАЛ завершается.
МТекст
Откроется Контекстный текстовый редактор , с помощью которого пользователь может ввести или отредактировать размерный текст. Полученное значение размера отображается в угловых скобках (< >). Если текст должен сопровождаться префиксом или суффиксом, их следует ввести соответственно перед угловыми скобками или после них. Для задания специальных символов можно использовать управляющие коды и Unicode-последовательности. Края граней, расположенных под большим углом, не сглаживаются. См. раздел Управляющие коды и специальные символы.
Для того чтобы изменить или удалить полученное значение размера, нужно удалить угловые скобки, ввести новый размерный текст и нажать "OK". Если в размерном стиле отключены альтернативные единицы, можно задать режим их использования явным образом с помощью квадратных скобок ([ ]). Подробные сведения о форматировании размерного текста см. Методы редактирования в Руководстве пользователя.
Внешний вид размерного текста определяется текущим размерным стилем.
Текст
Предоставляет возможность отредактировать размерный текст в командной строке. Полученное значение размера отображается в угловых скобках.
Размерный текст <текущий>:
Ввести размерный текст или нажать клавишу ENTER для принятия полученного значения размера. Для того чтобы учесть полученное значение размера, необходимо записать его в угловых скобках (< >). Если в размерном стиле отключены альтернативные единицы, их можно отобразить, заключив в квадратные скобки ([ ]).
Свойства размерного текста задаются на вкладке "Текст" диалоговых окон создания, редактирования и переопределения размерных стилей.
Угол
Изменяет угол поворота размерного текста.
Угол поворота размерного текста:
Ввести угол. Например, для поворота текста на 45 градусов ввести 45.
После ввода значения угла вновь выводится запрос "Положение размерной линии".
37. Размеры от общей базы.
Нанесение линейных размеров от общей базы
Перейдите на Размеры Базовый.
В
командной строке введите "рзмбазовый".

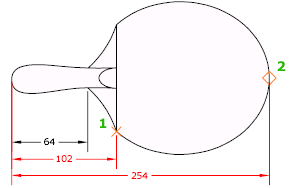

По умолчанию первая выносная линия нового размера определяется начальной точкой последнего линейного размера. Появится запрос второй размерной линии.
Воспользоваться объектной привязкой для указания начальной точки второй выносной линии или нажмите ENTER для выбора другого размера в качестве базового.
Программа автоматически размещает вторую размерную линию на расстоянии, указанном с помощью параметра "Шаг в базовых размерах" на вкладке "Линии" Диспетчера размерных стилей.
Воспользоваться объектной привязкой для указания начальной точки следующей выносной линии.
При необходимости провести указание начальных точек последующих выносных линий.
Для завершения команды нажмите ENTER дважды.
Панель:Размер
Ввод команды: РЗМБАЗОВЫЙ
Нанесение новых линейных, угловых или ординатных размеров от базовой линии предыдущего или выбранного размера
Лента:Вкладка "Аннотации" панель "Размеры" "Базовый". Нет на ленте.
Панель:Размер
Меню: Размеры БазовыйВ командной строке введите "рзмбазовый".
Ввод команды: рзмбазовый
Интервал по умолчанию между значениями базовых размеров можно задать в Диспетчере размерных стилей, на вкладке "Линии", в диалоговом окне "Шаг в базовых размерах" (системная переменная DIMDLI).
Если в течение сеанса редактирования размер не нанесен, программой предлагается выбрать линейный, угловой или ординатный размер в качестве исходного.
Выбрать исходный размер: Выбрать линейный, ординатный или угловой размер
Если размеры уже нанесены, программа не выводит этот запрос и использует последний созданный в текущем сеансе объект для нанесения размера. Если выбран линейный или угловой размер, появляется следующий запрос:
Задать начало второй выносной линии или [Отменить/Выбрать] <Выбрать>: Указать точку, задать опцию или нажать клавишу ENTER для выбора базового размера
Если выбран ординатный размер, появляется следующий запрос:
Положение элемента или [Отменить/Выбрать] <Выбрать>:
Для завершения команды дважды нажать клавишу ENTER или нажать ESC. Внешний вид размерного текста определяется текущим размерным стилем.
