Использование команды chamfer. Плавное сопряжение углов с помощью команды fillet.
Скругление углов и сопряжение объектов
Лента:Вкладка
"Главная"
панель
"Редактирование"
"Сопряжение".
Нет
на ленте.
Панель:Редактирование
Меню: Редактировать СопряжениеВ командной строке введите команду "сопряжение".
Ввод команды: сопряжение
Текущие настройки: Режим = текущий, Радиус сопряжения = текущий
Выберите первый объект или [Отменить/Полилиния/Радиус/С обрезкой/Несколько]: Выберите объект любым способом или задайте опцию

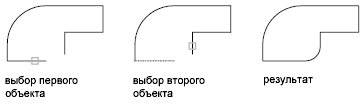

В примере создается дуга, являющаяся касательной к обоим выбранным отрезкам. Отрезки обрезаются по концам дуги. Для создания острого угла задайте нулевое значение радиуса.
Первый объект
Выбор первого из двух сопрягаемых 2D объектов или кромки 3D тела для округления или сопряжения кромки.
Выберите второй объект или нажмите клавишу SHIFT при выборе, чтобы создать угол: Выбрать объекты любым способом или удерживать нажатой клавишу SHIFT, чтобы выбрать объект и создать острый угол
При выборе линий, дуг или полилиний их длины регулируются для соответствия длине сопрягающей дуги. Можно удерживать нажатой клавишу SHIFT при выборе объектов для замены значения текущего радиуса сопряжения на 0.
Сопрягаемые линейные сегменты двумерной полилинии не обязательно являются смежными — между ними могут находиться другие сегменты. В последнем случае команда СОПРЯЖЕНИЕ удаляет промежуточные сегменты, заменяя их сопрягающими линиями.

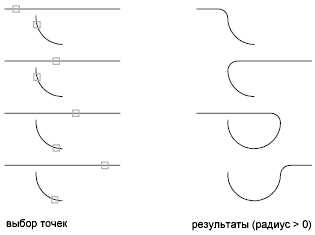

Сопряжение дуг и окружностей можно выполнить несколькими способами. Выберите объекты там, где необходимо расположить конечные точки сопряжения.

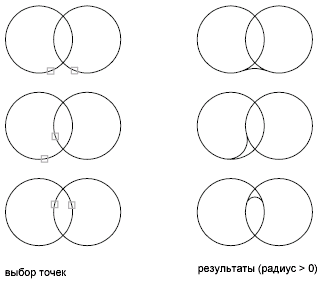

Сопряжение окружностей производится с помощью дуг соответствующего радиуса; сами окружности при этом не обрезаются.
В трехмерных объектах возможно сопряжение нескольких ребер; каждое из них следует выбирать отдельно.
Введите радиус сопряжения <текущий>: Укажите расстояние или нажмите ENTER
Выберите кромку или [Цепь/Радиус]: Выберите кромки, введите ц или ра
Кромка
Выбор отдельных кромок. Выбор завершается нажатием клавиши ENTER.
При выборе трех и более кромок, сходящихся в вершине параллелепипеда, в этой вершине с помощью команды СОПРЯЖЕНИЕ строится угловое сопряжение, которое при совпадении радиусов трех сопряжений представляет собой участок шара.
Цепь
Заменяет режим выбора одной кромки на режим выбора цепи из нескольких кромок, называемый выбор цепи.
Выберите цепь кромок или <Кромка/Радиус>: Выбрать цепь кромок, ввести к или ра
Цепь кромок
Выбор последовательности кромок, расположенных по касательной друг к другу. Например, при выборе одной кромки верхней грани твердотельного трехмерного параллелепипеда с помощью команды СОПРЯЖЕНИЕ выбираются также все расположенные по касательной к нему кромки этой грани.
Кромка
Устанавливает режим выбора отдельных кромок.
Радиус
Определяет радиус округленной кромки.
Радиус
Определяет радиус округленной кромки.
Введите радиус сопряжения <текущий>: Укажите расстояние или нажмите ENTER
Отобразится предыдущий запрос:
Выберите кромку или [Цепь/Радиус]: Выберите одну или несколько кромок или введите ц или ра
Отменить
Отменяет предыдущую операцию в команде.
Полилиния
AutoCAD строит дуги сопряжения во всех точках пересечения линейных сегментов двумерной полилинии.
Выберите 2D полилинию:
Если два линейных сегмента разделены дугой, при приближении к которой они сходятся, команда СОПРЯЖЕНИЕ заменяет эту дугу сопрягающей дугой.
Радиус
Задание радиуса сопрягающей дуги.
Радиус сопряжения <текущий>: Задайте расстояние или нажмите ENTER
Введенное значение определяет текущий радиус для последующих команд СОПРЯЖЕНИЕ. Изменение радиуса не влияет на сопряжения, выполненные ранее.
С обрезкой
Определяет, обрезает ли СОПРЯЖЕНИЕ выбранные кромки по конечным точкам дуги сопряжения.
Режим обрезки [С обрезкой/Без обрезки] <текущий>: Задайте опцию или нажмите ENTER
С обрезкой
Обрезка выбранных кромок по конечным точкам сопрягающей дуги.
Без обрезки
Сопряжение без обрезки выбранных кромок.
Несколько
Скругление углов у нескольких наборов объектов. Команда СОПРЯЖЕНИЕ будет отображать основную подсказку, а также подсказку "Выберите второй объект" до тех пор, пока не будет нажата клавиша ENTER для завершения команды.
