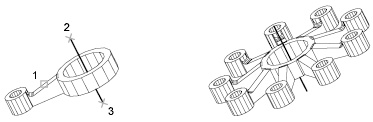

Для создания кругового массива 3d объектов
Выберите меню Редактировать 3D операции 3D массив.В командной строке введите "3dмассив".
Выберите размножаемый объект (1).
Задать опцию "Круговой".
Задать число элементов массива.
Задать угол заполнения.
Нажмите ENTER для поворота объектов в ходе объединения в массив или введите n для сохранения их ориентации.
Укажите начальную и конечную точки оси вращения (2, 3).
Ввод команды: 3DМАССИВ
Команды корректировки размеров. Подрезание объектов.
Корректировка расстояния между линейными или угловыми размерами
Лента:Вкладка
"Аннотации"
панель
"Размеры"
"Корректировка
расстояния".
Нет
на ленте.
Панель:Размер
Меню: Размеры Смещение размеровВ командной строке введите "РЗМСМЕЩ".
Ввод команды: рзмсмещ
Выберите исходный размер: Выберите параллельный линейный или угловой размер
Выберите размеры для смещения: Выберите параллельный линейный или угловой размер для равного смещения относительно базового размера и нажмитеENTER
Введите значениеилиАвто< Авто>:Укажите расстояние смещения или нажмите ENTER
Интервал между параллельными линейными размерами или между угловыми размерами с общей вершиной корректируется автоматически. Размерные линии распределяются равномерно. Можно также выполнить выравнивание линейных или угловых размеров, задав значение интервала, равное 0.
Ввод значения смещения
Указывает значение смещения для равного смещения относительно базового размера. Например, если введено значение 0,5000, все выбранные размеры будут разделены расстоянием 0,5000.
ПримечаниеМожно использовать значение шага 0 (ноль) для выравнивания выбранных линейных и угловых размеров встык.
Авто
Автоматическое вычисление расстояние смещения, основанное на высоте текста, заданной в размерном стиле выбранного базового размера. Результирующее значение смещения составляет двойную высоту размерного текста.
Объекты можно обрезать или удлинять так, чтобы они заканчивались точно на граничных кромках, определяемых другими объектами.
Таким образом, вначале можно создать такой объект, как отрезок, а затем изменить его длину, точно ограниченную с разных сторон другими объектами.
Объекты, выбираемые для определения граничных или режущих кромок, не обязательно должны пересекаться с обрезаемыми объектами. В операции могут участвовать и продолжения кромок, т.е. объекты удлиняются/обрезаются в точках воображаемых пересечений с кромками.
Если контур не задан, то нажатие клавиши ENTER на запрос "Выберите объект" превращает все отображаемые объекты в потенциальные контуры.
Примечание Для выбора режущих или граничных кромок, в которые входят блоки, можно использовать только параметры "Одиночный", "Секущая рамка", "Линия" и "Выбрать все".
Обрезка объектов
Имеется возможность обрезки объекта точно по режущей кромке, задаваемой одним или несколькими объектами.
Например, можно производить обрезку ненужных участков линий в месте пересечения двух стен.
Один и тот же объект может быть одновременно и режущей кромкой, и обрезаемым объектом. Например, на чертеже осветительного прибора окружность является режущей кромкой для прямых линий, и в то же время обрезается сама.
При обрезке составных объектов следует внимательно относиться к способам выбора режущих кромок и обрезаемых объектов. В следующем примере режущие кромки выбираются секущей рамкой.
В следующем примере обрезаемые объекты выбираются с помощью линии выбора.
Имеется возможность обрезать объекты до их ближайших пересечений с другими объектами. Вместо указания режущей кромки следует просто нажать ENTER. Далее, после выбора обрезаемых объектов, ближайшие отображаемые объекты выступают в качестве режущих кромок. В следующем примере производится обрезка ненужных участков линий в месте пересечения стен.
Имеется возможность обрезать объекты до их ближайших пересечений с другими объектами. Удерживая клавишу SHIFT нажатой, выберите объекты для удлинения.
