Расширенный набор инструментов редактирования. Использование команды Mirror. Создание эквидистантных объектов.
Расчленение составных объектов
Составные объекты, такие как полилинии, размеры, штриховки и вхождения блоков, можно расчленять на отдельные составляющие элементы.
Редактирование и объединение полилиний
Для изменения формы полилиний, кроме общих операций редактирования, предусмотрены также дополнительные операции. Кроме того, можно объединять отдельные полилинии в одну.
Редактирование сплайнов
Для изменения форм сплайнов, кроме общих операций редактирования, предусмотрены также дополнительные опции.
Изменение спиралей
Для изменения формы и размера спирали можно использовать как ручки, так и палитру "Свойства".
Редактирование мультилиний
Многострочные объекты состоят из параллельных линий (от 1 до 16), называемых элементами. Для изменения мультилиний можно использовать обычные команды редактирования, команду редактирования мультилинии и стили мультилинии.
Выберите метод для редактирования объектов
Перемещение или поворот объектов
Можно переместить объекты в другое место или изменить ориентацию объектов, повернув их в заданном направлении или переместив к другим объектам.
Копирование, зеркальное отображение и создание подобных объектов
Существует возможность создания копий объектов: либо точных, либо с закономерными изменениями.
Изменение размеров и формы объектов
Имеется несколько способов регулировки размеров существующих объектов относительно других объектов, как с соблюдением симметрии, так и без соблюдения симметрии.
Сопряжение, Фаска, Разорвать или Объединить объекты
Объекты чертежа можно соединять, сопрягая их в углах или строя фаски (скошенные линии). Кроме того, в объектах можно создавать или удалять разрывы.
Редактирование с помощью ручек
Ручки имеют вид квадратных меток и находятся в характерных точках выбранных объектов. Перетаскивая эти ручки, можно быстро и наглядно редактировать объекты.

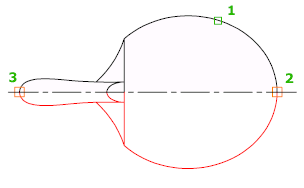

Создание зеркальной копии выбранных объектов
Лента:Вкладка
"Главная"
панель
"Редактирование"
"Зеркало".
Нет
на ленте.
Панель:Редактирование
Меню: Редактировать ЗеркалоОтсутствует в меню.
Ввод команды: зеркальное отображение (mirror
Выберите объекты: Выбрать объекты любым способом; по окончании выбора нажать ENTER
Первая точка оси отражения: Укажите точку
Вторая точка оси отражения: Указать точку
Две указанные точки становятся конечными точками линии, относительно которой объекты отражаются зеркально. Для выполнения зеркального отражения в трехмерном пространстве эта линия определяет плоскость отражения, перпендикулярную плоскости XY пользовательской системы координат (ПСК), содержащей ось отражения.
Удалить исходные объекты? [Да/Нет] <Д>: Введите д илин или нажмите ENTER
Да
Помещает отраженное изображение в чертеж и стирает исходные объекты.
Нет
Помещает отраженное изображение в чертеж и сохраняет исходные объекты.
Можно создавать объекты, представляющие только половину чертежа, затем выбирать их и для создания второй половины отображать выбранные объекты зеркально относительно заданного отрезка.
ПримечаниеПо умолчанию, при зеркальном отражении текстового объекта направление текста не изменяется. Чтобы изменить направление текста на обратное, следует установить значение 1 для системной переменной MIRRTEXT.
Использование команды Array. Прямоугольные массивы. Круговые массивы.
